SE (Schneider) LUCA12BL

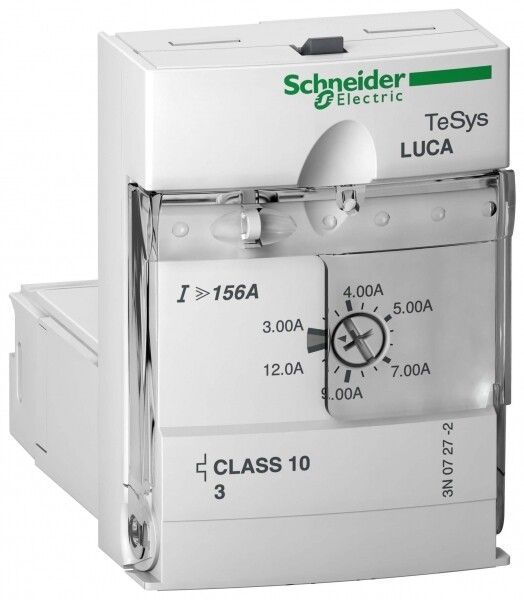

Блок управления TeSys U CL10 3-12А 24В DC трехполюсный SE (Schneider) LUCA12BL
Счёт за 15 минут
Ценим ваше время
Подбор аналогов
Поможем найти замену и аксессуары
Доставка по всей РФ
Бережная упаковка каждого заказа
Любая форма оплаты
Наличный и безналичный расчёт
Блок управления TeSys U CL10 3-12А 24В DC трехполюсный SE (Schneider) LUCA12BL больше не поставляется. Подберите аналог на сайте или отправьте запрос на email - предложим подходящую замену.
Описание
Характеристики
Сертификаты
Описание
Блок управления CL10 превращает силовой модуль TeSys U в многофункциональный пускатель, обеспечивая защиту электродвигателя мощностью до 5,5 кВт при токе нагрузки 3–12 А. Устройство работает от постоянного тока 24 В и предназначено для нереверсивного управления трехфазными нагрузками. Класс теплового расцепления 10 указывает на применение в стандартных режимах запуска с умеренными пусковыми токами. Встроенная логика срабатывает при коротком замыкании при достижении 14,2 кратного превышения номинального тока, что требует согласования с характеристиками вышестоящей защиты. Модуль не имеет собственных вспомогательных контактов и устанавливается непосредственно в силовой блок, формируя единый корпус с ним.
Технические характеристики блока управления TeSys U CL10 3-12А
Бренд
Systeme Electric(Schneider-Electric)
Артикул производителя
LUCA12BL
Глубина
135 мм.
Ширина
45 мм.
Высота
154 мм.
Вес
0.135 кг.
Исполнение
Нереверсивное
Напряжение
380 В
Тип изделия
Реле
Способ монтажа
Монтажная плата
Степень защиты
IP40
Номинальный ток
12 А
Тип подключения
Винтовое
Сфера применения
Tesys
Степень защиты (IP)
IP20
Нормативный документ
IEC 60947-6-2 , EN 60947-6-2
Диапазон уставок реле
3-12 А
Количество НЗ контактов
0
Количество НО контактов
0
Климатическое исполнение
УХЛ4
Тип напряжения управления
DC (постоян.)
Количество силовых полюсов
3
Род тока катушки управления
Постоянный (DC)
Тип подключения силовой цепи
Винтовое соединение
Подходит для подключения к шине
Нет
Диапазон уставки тока расцепления
3 А
Функционал. назначение/применение
Прочее
Номинальное напряжение управления
24 В
С расцепителем короткого замыкания
Да
Тип подключения силовой электрич. цепи
Винтовое соединение
Номин. коммутируем. мощность при AC-3, 400 В
5.5 кВт
Номинальная мощность электродвигателя
5.5 КВт
Максимальное сечение подключаемого кабеля
1.5 мм2
Номин. напряжение питания цепи управления Us постоян. тока DC
24 В
