Блок управления БРА для водоснабжения - 3500 ДЖИЛЕКС

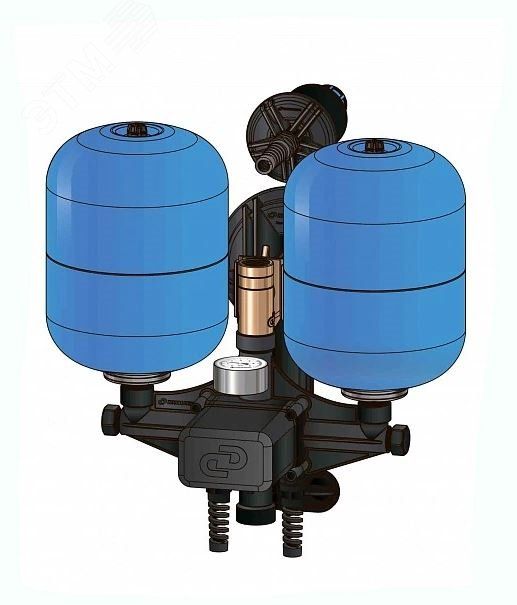

Блок управления для водоснабжения Джилекс 3500 - это готовый комплект автоматики для обустройства колодцев, обеспечивающий надёжную работу погружного насоса, контроль давления и безопасный ввод кабеля и трубопровода в колодец через бетонное кольцо.

Назначение и область применения

Блок управления для водоснабжения Джилекс 3500 предназначен для автономного водоснабжения частных домов, дач и хозяйственных объектов, где источник воды - колодец. Он объединяет все необходимые элементы системы: насос, гидроаккумулятор, реле давления и манометр в одном корпусе. Подходит для систем, где требуется постоянное давление воды, а также для организации отдельной магистрали на полив или другие нужды прямо из колодца.

Технические характеристики

• Напряжение питания: 220 В, частота 50 Гц - совместим с обычной сетью в жилых помещениях;
• Рабочее давление: 1–5,5 бар - регулируемый диапазон для комфортного водоснабжения;
• Температура перекачиваемой жидкости: 1–40 C - допустимо использовать в холодном и тёплом сезоне;
• Максимальный коммутируемый ток: до 16 А (cos φ = 0,6) - управляет большинством однопhasных насосов до 3 кВт;
• Объём суммарных гидроаккумуляторов: 20 л - снижает количество включений насоса, продлевает срок службы;
• Степень защиты IPX8 - полностью защищён от попадания воды даже при длительном погружении;
• Присоединительный размер: 1 дюйм - стандартизированный фланец для подключения труб;
• Диапазон внешнего диаметра кабеля: 6–12 мм - подходит для большинства силовых кабелей погружных насосов;
• Максимальный вес подвеса: 120 кг - позволяет устанавливать тяжёлые насосы без дополнительных креплений;
• Гарантия: 24 месяца - подтверждение качества сборки и материалов.

Совместимость и монтаж

Блок управления для водоснабжения Джилекс 3500 монтируется внутри бетонного кольца колодца. К нему подключаются:

• Погружной насос - через вертикальный вывод с креплением на 120 кг;
• Напорная труба - через резьбовое соединение 1 дюйм;
• Электрокабель - через вход с зажимом для диаметра 6–12 мм, который герметично запечатывает проход;
• Дополнительно - можно вывести вторую трубу на полив или хознужды, используя предусмотренные выходы.

Не требует сварки, болтовых соединений или сложной сборки. Монтаж выполняется за несколько часов без специального оборудования. После подключения достаточно настроить реле давления - всё остальное работает автоматически.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования, работающего во влажной среде. Защита IPX8 гарантирует, что внутренние компоненты не повредятся при случайном затоплении колодца. Реле давления защищено от перегрузок и сухого хода. Обеспечен безопасный ввод кабеля - исключена утечка тока и риск поражения.

Преимущества

• Цельная конструкция - все элементы уже собраны и протестированы заводом, не надо собирать систему из отдельных деталей;
• Устраняет необходимость сварки - экономит время и деньги при монтаже;
• Поддерживает два контура - основной водоснабжения и отдельный для полива;
• Реле давления универсально - совместимо с любыми насосами до 16 А, в том числе популярными моделями Джилекс, Вихрь, Aquario;
• Защита от перегрева и сухого хода - предотвращает выход насоса из строя;
• Встроенная система крепления - не нужны дополнительные подвесы или опоры.

Ограничения применения

• Не предназначается для использования в скважинах глубже 20 метров - мощность насоса и высота всасывания ограничены;
• Не подходит для горячего водоснабжения - температурный режим ограничен 40 C;
• Не рекомендован для агрессивных сред - нельзя применять с химическими растворами, маслом, щелочами;
• Запрещено использование вне колодца - устройство рассчитано на установку именно в бетонное кольцо, не является настенным или поверхностным оборудованием;
• Не поддерживает трёхфазные насосы - только однофазные до 16 А.

Примеры использования

• Автоматическое водоснабжение дома из колодца - вода подаётся при открывании крана, давление сохраняется благодаря гидробаку;
• Полив участка - второй выход позволяет организовать отдельную линию без влияния на хозяйственные нужды;
• Летняя кухня или баня - когда важно иметь стабильный напор без скачков;
• Аварийный резерв - при отключении центральной , система продолжает работать автономно.

Практические советы

• Перед установкой проверьте диаметр вашего кабеля - он должен находиться в пределах 6–12 мм, иначе возможна утечка воды;
• Выбирайте насос с рабочим током ниже 16 А - лучше взять с запасом, например, 12–14 А, чтобы реле служило дольше;
• Настройте реле давления так: включение - 1,5–2 бара, отключение - 3–4 бара - этого достаточно для нормального пользования;
• Проверяйте уровень воды в колодце перед первым запуском - сухой ход убивает насос;
• Если планируете зимнюю эксплуатацию - убедитесь, что весь блок находится ниже уровня промерзания почвы, либо утеплите колодец;
• При замене насоса - не забудьте отключить питание и спустить давление в системе, прежде чем откручивать фланец.
