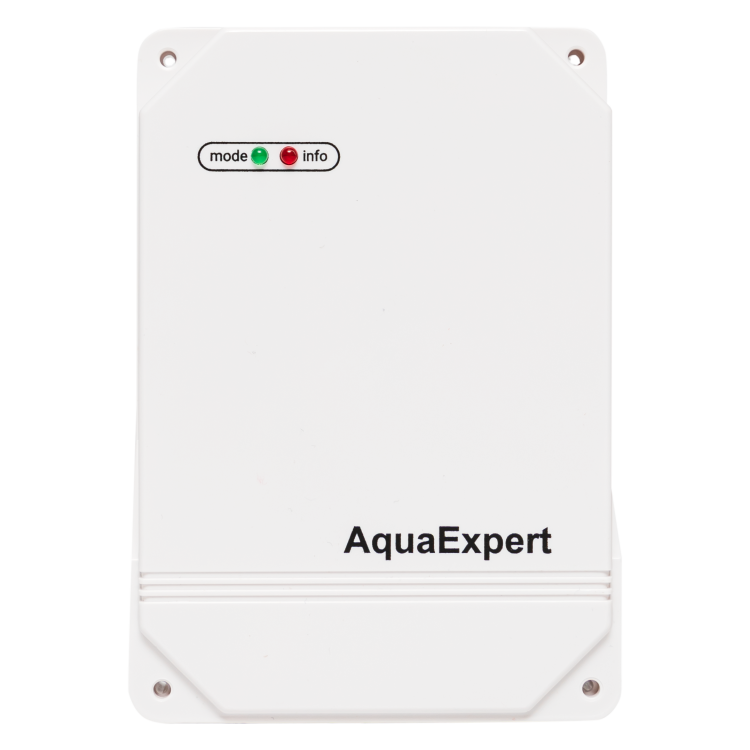

Блок управления системой AquaExpert RADIO | AquaExpert-control-radio EKF

Блок управления системой AquaExpert RADIO EKF - это надежное устройство от EKF для автоматического реагирования на утечки воды в системах водоснабжения и отопления. Благодаря встроенному радиоприемнику и коммутационной способности до 10 А, AquaExpert RADIO EKF управляет электроприводами клапанов, принимает сигналы от проводных и беспроводных датчиков и сигнализирует об аварии, защищая объект от затопления.

Назначение и область применения

Блок управления системой AquaExpert RADIO EKF предназначен для автоматической защиты помещений от последствий утечек воды. Он работает в составе системы AquaExpert и управляет шаровыми электроприводами, которые перекрывают подачу воды или теплоносителя при обнаружении протечки. Устройство получает сигналы от проводных датчиков, установленных на полу, и от радиодатчиков, расположенных в удалённых зонах - например, на втором этаже или в подвале. Также AquaExpert RADIO EKF активирует звуковой и световой сигнал тревоги, чтобы предупредить occupants о происшествии.

Область применения: жилые дома, офисы, гостиницы, больницы, школы, промышленные объекты с трубопроводами водоснабжения и отопления. Особенно эффективен там, где требуется быстрое реагирование без постоянного присутствия персонала.

Технические характеристики

• Коммутируемый ток: 10 А - позволяет управлять большинством шаровых электроприводов для запорной арматуры;
• Род тока: переменный (AC) - питание от стандартной сети 220–230 В;
• Напряжение питания: 220–230 В - совместим с сетями в России и странах СНГ;
• Частота радиоприемника: 868 МГц - работает с радиодатчиками AquaExpert, исключает помехи от Wi-Fi и Bluetooth;
• Степень защиты IP54 - защищен от пыли и брызг воды, подходит для установки в помещениях с повышенной влажностью (ванная, кухня, технический этаж);
• Тип монтажа: настенный / открытый - легко крепится на стену без необходимости в распределительном щите;
• Гарантийный срок: 84 месяца (7 лет) - один из самых длинных в классе аналогичных решений;
• Базовое устройство: да - функционирует самостоятельно, без внешнего контроллера.

Совместимость и монтаж

AquaExpert RADIO EKF совместим со всеми датчиками протечки серии AquaExpert: как проводными (например, AquaExpert DTS), так и радио-датчиками (AquaExpert DT-R). Подключаются через клеммы на корпусе - два входа для датчиков, три выхода для управления приводами и сигнализацией.

Монтаж выполняется на стену с помощью кронштейнов, входящих в комплект. Кабели подводятся сверху или снизу - есть кабельные вводы. Для работы необходима сеть 220 В. Нет требований к заземлению, но рекомендуется подключение через УЗО для повышения безопасности. Радиодатчики парсятся с блоком через кнопку обучения - процесс занимает менее минуты.

Безопасность и стандарты

Устройство соответствует требованиям ЕАЭС по электробезопасности и ЭМИ. Степень защиты IP54 гарантирует работу в условиях возможного контакта с водой и пылью. Гарантия 7 лет подтверждает высокую надежность компонентов. Применяются элементы с сертификацией RoHS - без опасных веществ.

Преимущества

• Автоматическое перекрытие воды - минимизирует ущерб даже при отсутствии людей;
• Поддержка радиодатчиков - позволяет контролировать труднодоступные участки без прокладки кабеля;
• Интеграция с проводными и беспроводными решениями - гибкая система, которую можно расширять;
• Яркая индикация и звуковая тревога - оперативное информирование о проблеме;
• Долгий срок службы и гарантия - снижают затраты на обслуживание и замену.

Ограничения применения

• Не предназначена для управления нагрузками выше 10 А - нельзя использовать с мощными насосами или нагревательными элементами;
• Не работает с датчиками других производителей - только с радио- и проводными моделями AquaExpert;
• Не рассчитана на установку на улице или в сырых местах без защиты - IP54 не обеспечивает герметичность при прямом потоке воды;
• Требует наличия сети 220 В - не подходит для автономных систем без электроснабжения.

Примеры использования

• В квартире: блок установлен в туалете, подключен к электроприводу на стояке холодной воды; радиодатчик лежит под стиральной машиной - при протечке вода перекрывается, звучит сигнал;
• В офисе: AquaExpert RADIO EKF управляет двумя приводами - на подаче горячей и холодной воды в кухню и санузлы; датчики установлены под мойками и рядом с кофе-машиной;
• В многоквартирном доме: блок в техническом помещении на первом этаже контролирует все стояки, радиодатчики размещены на каждом этаже - система централизованно защищает весь подъезд.

Практические советы

• При выборе места установки выбирайте сухую зону, но доступную для проверки - например, недалеко от главного стояка, но не прямо под трубой;
• Проверьте посадочные размеры датчиков перед монтажом - они должны плотно прилегать к поверхности, иначе сработают некорректно;
• После установки обязательно проведите тестовый запуск: имитируйте протечку, убедитесь, что привод закрывается и срабатывает звуковой сигнал;
• Не используйте удлинители - подключайте напрямую к розетке, чтобы избежать просадки напряжения;
• При использовании нескольких радиодатчиков - убедитесь, что они находятся в зоне уверенного приема (до 30 метров в помещении без металлических препятствий).
