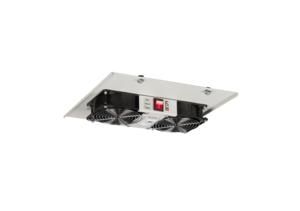

Вентиляторный блок, 2 вентилятора с терморег, GY - ЭКО38309 TLK TLK-FAN2-TERM-I-GY

Блок вентиляторный для шкафов TFI-R, TFI, TWI-R, TWI глубиной от 450 мм, 2 вентилятора, с терморегулятором, без шнура питания, серый — устройство для принудительного охлаждения внутреннего пространства шкафов управления и телекоммуникационного оборудования. Бренд TLK предлагает этот модуль как часть серии Lite, где он обеспечивает стабильную работу за счёт автоматического контроля температуры. Артикул tlk-fan2-term-i-gy соответствует требованиям к монтажу в шкафы глубиной от 450 мм.

Назначение и область применения

Блок вентиляторный предназначен для активного охлаждения внутри шкафов TFI, TWI и аналогичных моделей, где требуется удаление лишнего тепла от электронных компонентов. Подходит для установки в телекоммуникационные, серверные и промышленные шкафы, особенно там, где оборудование работает длительно и греется. Монтаж выполняется вместо заглушек в крыше или нижней части шкафа. Применяется в условиях постоянной нагрузки: на объектах связи, в центрах обработки данных, на производствах с контролируемой средой.

Технические характеристики

• Количество вентиляторов: 2 шт., диаметром 120 мм каждый
• Тип устройства: модуль вентиляторный с терморегулятором
• Работает при температуре окружающей среды: +5…+40 °C
• Относительная влажность: 45–80 % при 25 °C
• Атмосферное давление: 60,0–106,7 мПа (450–880 мм рт. ст.)
• Степень защиты IP20 — защита от крупных предметов, но не от воды и пыли
• Материал корпуса: сталь 1 мм с порошковым покрытием RAL 7035 (светло-серый)
• Габариты: 320×320×0 мм — плоский профиль, не требует выступа за границы шкафа
• Управление: термореле с возможностью настройки температуры включения от 0 до 60 °C; выключение происходит при снижении температуры на 7 °C ±4 °C
• Питание: 220 В, 50 Гц через разъём IEC 60320 C14 с встроенным предохранителем
• Климатическое исполнение: УХЛ 4.2 по ГОСТ 15150-69

Совместимость и монтаж

Блок вентиляторный для шкафов TFI-R, TFI, TWI-R, TWI устанавливается в заранее подготовленные отверстия в стенках шкафов серии TLK. Размеры 320×320 мм совпадают со стандартными местами под заглушки. Крепится фиксирующими элементами шкафа — никаких дополнительных крепёжных деталей не требуется. Разъём C14 расположен на тыльной стороне — после монтажа к нему подключается внешний шнур питания с вилкой C13 (не входит в комплект). Обязательно соблюдать минимальную глубину шкафа — 450 мм, чтобы обеспечить свободный поток воздуха и доступ к проводке.

Безопасность и стандарты

Устройство имеет защиту от перегрузки — встроен предохранитель на входе питания. Соответствует климатическому исполнению УХЛ 4.2, что гарантирует надёжную работу в закрытых помещениях с нормальной влажностью. Степень защиты IP20 исключает использование в сырых, пыльных или открытых зонах. Напряжение 220 В соответствует стандартным сетям России и стран СНГ. Все материалы — сталь и порошковое покрытие — безопасны для эксплуатации в помещении.

Преимущества

• Автоматический режим работы: вентиляторы включаются только при необходимости, экономят энергию и продлевают срок службы
• Настройка температуры включения позволяет адаптировать систему под конкретное оборудование
• Порошковое покрытие устойчиво к механическим повреждениям и коррозии
• Плоская форма (толщина 0 мм) не занимает внутреннее пространство шкафа
• Поддерживается совместимость с широким спектром шкафов TLK — TFI, TWI, их модификаций

Ограничения применения

• Не допускается установка во влажных, пыльных или наружных условиях — IP20 не защищает от жидкости и мелкой пыли
• Требуется наличие шнура питания с вилкой C13 — он не входит в комплект и должен быть приобретён отдельно
• Не подходит для шкафов глубиной менее 450 мм — не хватит места для воздушного потока и подводки кабеля
• Работает только в закрытых помещениях с температурой не ниже +5 °C и не выше +40 °C
• Не рассчитан на взрывоопасные среды или высокую степень запыления

Примеры использования

• Шкаф управления частотным преобразователем на производстве — предотвращает перегрев плат
• Телекоммуникационный шкаф в офисе — охлаждает коммутаторы и маршрутизаторы
• Серверный шкаф в малом ЦОД — поддерживает стабильную температуру для SSD и процессоров
• Щит автоматизации на заводе — снижает риск отказов PLC и реле при длительной работе

Практические советы

• Перед установкой проверьте глубину шкафа — она должна быть минимум 450 мм, иначе вентиляторы будут работать с недостаточным оттоком воздуха
• Выбирайте шнур питания с вилкой C13 и достаточной длиной — лучше брать с заземлением, даже если шкаф не требует его явно
• Настройте терморегулятор на 5–10 °C выше максимальной температуры внутри шкафа — так система будет включаться реже, но эффективно
• Проверяйте чистоту решёток вентиляторов каждые 3–6 месяцев — пыль снижает эффективность охлаждения
• Не используйте блок в качестве единственного средства охлаждения в шкафах с мощным оборудованием — сочетайте с другими системами, если теплоотдача превышает 500 Вт
