Фронтальный доп. контакт DILA-XHI11 | 276421 EATON

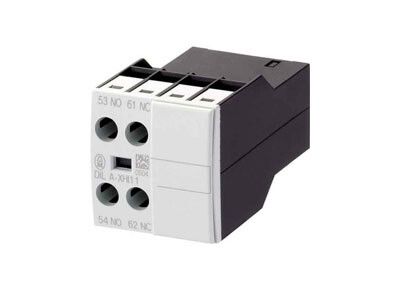

Блок вспомогательных контактов DILA-XHI11 от EATON предназначен для передачи сигнала состояния коммутационного аппарата - например, контактора или автоматического выключателя - в цепи управления. Этот компонент устанавливается на устройство и позволяет контролировать его положение через внешние устройства, такие как реле, PLC или индикаторы.

Назначение и область применения

DILA-XHI11 используется для получения информации о состоянии основного коммутационного оборудования: открыт он или закрыт. Это необходимо для систем автоматизации, защиты, индикации и логических схем управления. Подходит для установки на контакторы, магнитные пускатели и другие аппараты с совместимой конструкцией. Применяется в промышленной автоматике, на конвейерах, насосных станциях, системах вентиляции и других объектах, где требуется контроль работы электрооборудования.

Технические характеристики

• Количество полюсов: 2
• Конфигурация контактов: 1 нормально-открытый (НО) + 1 нормально-замкнутый (НЗ)
• Тип зажимов: винтовые
• Максимальный ток: до 5 А (при напряжении до 250 В переменного тока)
• Рабочее напряжение: до 250 В AC / 250 В DC
• Материал корпуса: термостойкий пластик
• Степень защиты: IP20 (защита от прикосновений и ограниченная защита от пыли)

Совместимость и монтаж

DILA-XHI11 рассчитан на установку на устройства серии DILA от EATON. Для правильного монтажа необходимо, чтобы основной аппарат имел соответствующий крепёжный фланец. Установка выполняется путём защёлкивания блока на направляющие штыри контактора. После механического соединения провода подключаются к винтовым клеммам: НО и НЗ имеют отдельные выводы. Перед подключением проверьте соответствие полярности и типов контактов в схеме управления. Не используйте блок для переключения силовых цепей - он предназначен исключительно для сигналов управления.

Безопасность и стандарты

DILA-XHI11 соответствует требованиям международных стандартов IEC 60947-5-1 и EN 60947-5-1 для вспомогательных контактных устройств. Сертифицирован для использования в промышленных условиях. Материалы корпуса устойчивы к нагреву и горению (UL94 V-2).

Преимущества

• Универсальная конфигурация: один НО и один НЗ позволяют реализовать различные логические сценарии без дополнительных модулей.
• Надёжные винтовые зажимы обеспечивают прочное соединение даже при вибрациях.
• Простая установка: блок фиксируется одним движением без инструментов.
• Индикация состояния: возможность визуального или автоматического определения положения контактора.

Ограничения применения

• Не предназначена для работы в средах с высокой запылённостью, влагой или химическими воздействиями - степень защиты IP20 не обеспечивает герметичность.
• Не подходит для коммутации токов выше 5 А - использование в силовых цепях приведёт к повреждению контактов.
• Совместим только с оборудованием EATON серии DILA; не универсальна для других брендов или серий.
• Не рекомендуется использовать в цепях постоянного тока свыше 250 В из-за риска дугового замыкания.

Примеры использования

• Подключение к PLC для отслеживания включения/выключения насоса через состояние магнитного пускателя.
• Индикация “работает” на пульте управления с помощью лампы, подключенной к нормальному-закрытому контакту.
• Логическая блокировка: предотвращение запуска второго двигателя, пока первый не отключен (по сигналу с НО-контакта).

Практические советы

• Перед установкой убедитесь, что основной аппарат полностью обесточен и заблокирован от случайного включения.
• При подключении проводов затягивайте винты равномерно - переусиливать нельзя, чтобы не повредить клеммы.
• Используйте маркировку проводов: помечайте НО и НЗ, чтобы избежать ошибок при обслуживании.
• DILA-XHI11 - расходный элемент. При частых срабатываниях (более 10 тыс. раз в год) регулярно проверяйте целостность контактов.
• Артикул 276421 и 0000276421 - это один и тот же продукт. Оба номера используются в каталогах EATON, выбирайте подходящий для вашей системы учёта.
