Блок замены автоматического выключателя-Э06В-OptiMat D400H-MR2.1-ВИ-ВК-НР110DC/230AC-ПРД-КК-ВВЦ-РВЦ | 384203 КЭАЗ

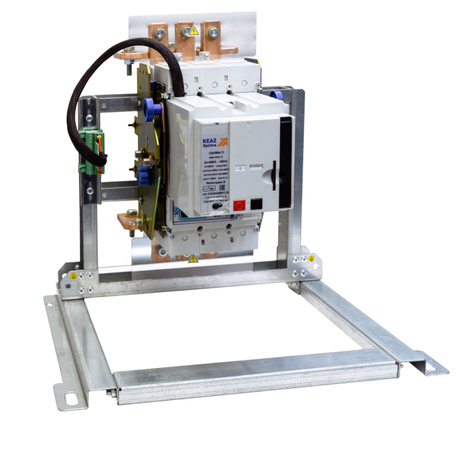

Блок замены автоматического выключателя Э06В-OptiMat D400H-MR2.1-ВИ-ВК-НР110DC/230AC-ПРД-КК-ВВЦ-РВЦ КЭАЗ предназначен для модернизации распределительных щитов серии OptiMat D400H, позволяя заменить устаревший выключатель на современный без переделки силовой ошиновки и корпуса шкафа. Ключевым условием применения является наличие в щите выдвижного исполнения (выкатного узла) с болтовым подключением сзади, так как данный блок конструктивно повторяет габариты и точки присоединения оригинального аппарата. Модель рассчитана на работу в цепях с номинальным напряжением до 690 В и обеспечивает отключающую способность 65 кА при 400 В, что критично для мощных нагрузок с высокими токами короткого замыкания. Номинальный ток длительной нагрузки составляет 400 А, а диапазон регулировки расцепителя перегрузки охватывает значения от 280 до 400 А, что позволяет точно настроить защиту под конкретную нагрузку без замены самого выключателя. Важным отличием от универсальных блоков является отсутствие встроенных вспомогательных контактов (НО, НЗ, переключающих) в данной модификации, что упрощает конструкцию, но требует использования внешних сигнальных модулей, если необходима передача сигналов о состоянии выключателя в систему управления. Блок не имеет собственного моторного привода, управление осуществляется вручную через нажимную кнопку, а возможность установки мотор-привода предусмотрена опционально. Степень защиты IP30 указывает на то, что блок защищает только от случайного прикосновения к токоведущим частям, но не от пыли и воды, поэтому его монтаж возможен только внутри закрытых шкафов.
