Блок замены автоматического выключателя-Merlin Gerin DSA1-OptiMat A-5000-S5-3P-120-D-MR5.0-B-C2200-M2-P01-S1-03 |345221| КЭАЗ

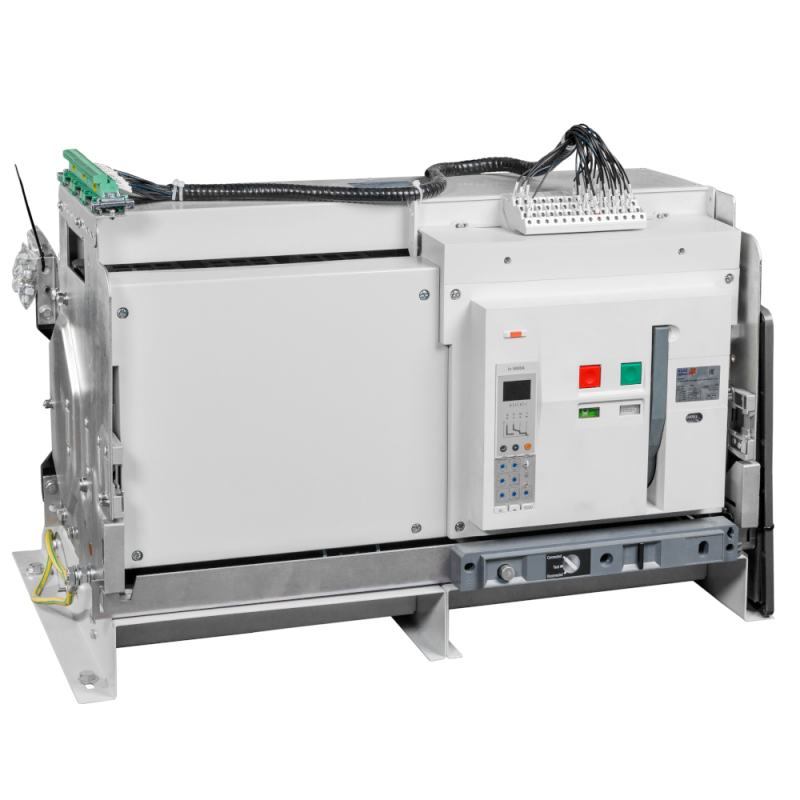

Блок замены автоматического выключателя DSA1-OptiMat A-5000-S5-3P-120-D-MR5.0-B-C2200-M2-P01-S1-03 от КЭАЗ предназначен для замены устаревших или повреждённых автоматических выключателей в существующих силовых щитах без переделки монтажной платформы. Этот блок сохраняет габариты и принцип подключения оригинала, обеспечивая быстрый ремонт и снижает простои оборудования.

Назначение и область применения

Блок замены DSA1-OptiMat A-5000-S5-3P-120-D-MR5.0-B-C2200-M2-P01-S1-03 используется для модернизации старых силовых установок, где требуется замена отказавшего автомата без изменения корпуса, шины или крепления. Подходит для промышленных объектов: цеховые линии, насосные станции, системы вентиляции, конвейеры и другие устройства с высокими токами нагрузки. Применяется там, где важна скорость восстановления работы - например, на производствах с круглосуточным режимом.

Технические характеристики

• Номинальное напряжение: 380 В - работает в трёхфазных сетях переменного тока с напряжением до 380 В.
• Номинальный ток: 5000 А - рассчитан на работу с очень большими токами, типично для крупных промышленных потребителей.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Номинальная отключающая способность: 120 кА - способен безопасно отключить цепь даже при сверхтоке короткого замыкания до 120 тысяч ампер.
• Тип расцепителя: электронный - точнее реагирует на перегрузки и КЗ, чем тепловые аналоги; позволяет настраивать пороги срабатывания.
• Тип дополнительного расцепителя: независимый - даёт возможность удалённого отключения через внешний сигнал (например, от системы аварийной остановки).
• Моторный привод: встроенный - позволяет дистанционно включать/выключать устройство без ручного воздействия.
• Конструкция: выкатное исполнение - блок можно извлечь из корпуса для обслуживания, не отключая всю систему.
• Способ монтажа: вставной - устанавливается в уже имеющийся паз, совпадающий с оригиналом OptiMat A-5000-S5-3P-120-D-MR5.0-B-C2200-M2-P01-S1-03.
• Тип подключения: болтовое - провода крепятся винтами, требует правильного момента затяжки.
• Степень защиты: IP00 - не имеет защиты от пыли и воды; применяется только внутри закрытых щитов.
• Диапазон установки расцепителя перегрузки: 0…2 А - настройка чувствительности к перегрузкам возможна в этом узком диапазоне, что характерно для контроля малых токов в цепях управления.
• Количество переключающих контактов: 3 шт - соответствуют числу полюсов, используются для сигнализации состояния (вкл./выкл.).

Совместимость и монтаж

Блок замены DSA1-OptiMat A-5000-S5-3P-120-D-MR5.0-B-C2200-M2-P01-S1-03 полностью совместим с монтажными рамками и контактными шинами оригинального выключателя OptiMat A-5000-S5-3P-120-D-MR5.0-B-C2200-M2-P01-S1-03. Установка выполняется путём выдвижения старого аппарата и вставки нового - никакой доработки конструкции не требуется. Болтовое подключение требует соблюдения усилия затяжки, указанного в руководстве производителя. Для доступа к клеммам необходимо открыть лицевую крышку щита.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2 для аппаратов низковольтного распределения. Наличие электронного расцепителя и независимого расцепителя обеспечивает надёжную защиту от перегрузок и аварийных ситуаций. Однако из-за степени защиты IP00 использование вне герметичных щитов запрещено - риск поражения током и попадания сторонних предметов внутрь.

Преимущества

• Не требует демонтажа шин и креплений - экономит время ремонта.
• Сохраняет функциональность оригинала: встроенная кнопка, двигательный привод, электронный расцепитель работают так же, как у исходного выключателя.
• Поддерживает дистанционное управление благодаря встроенному моторному приводу.
• Уменьшает срок простоя - замена занимает минуты вместо часов.
• Обеспечивает соответствие современным нормам безопасности без замены всего щита.

Ограничения применения

• Не предназначена для открытых площадок или помещений с повышенной влажностью - степень защиты IP00 не допускает воздействия пыли и брызг.
• Не подходит для замены других серий автоматов - совместим только с конкретной моделью OptiMat A-5000-S5-3P-120-D-MR5.0-B-C2200-M2-P01-S1-03.
• Настройка расцепителя перегрузки ограничена диапазоном 0–2 А - нельзя использовать для защиты мощных двигателей или нагревателей с рабочими токами выше этого значения.
• Требует наличия свободного места вокруг для выдвижения - минимальный зазор 300 мм спереди.

Примеры использования

• Замена отказавшего автомата на участке конвейера в пищевой промышленности - без остановки всей линии.
• Обслуживание главного ввода в цеховом распределительном щите после выхода из строя оригинального выключателя OptiMat A-5000-S5-3P-120-D-MR5.0-B-C2200-M2-P01-S1-03.
• Модернизация старого щита на заводе с использованием новых технологий расцепителей без реконструкции шкафа.

Практические советы

• Перед заменой обязательно отключите питание и проверьте отсутствие напряжения - даже при выключенном положении есть опасность остаточных зарядов.
• Проверьте посадочные размеры и расположение клемм на старом выключателе - они должны точно совпадать с DSA1-OptiMat A-5000-S5-3P-120-D-MR5.0-B-C2200-M2-P01-S1-03.
• При первом включении после установки протестируйте работу моторного привода и независимого расцепителя - используйте тестовый импульс.
• Не затягивайте болты слишком сильно - это может повредить медные клеммы и вызвать перегрев.
• Запишите текущие настройки расцепителя перед заменой - новые параметры можно задать только в пределах 0–2 А.
