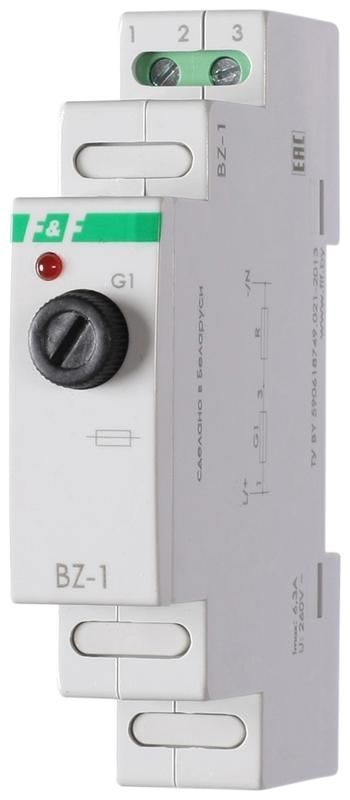

Блок защиты BZ-1 1мод. AC 230В 0.5-6.3A IP20 предохранитель для монтажа на DIN-рейке индикатор срабатывания F&F EA09.001.001 Евроавтоматика

Блок защиты предохранительный 1 модуль AC 230В 0.5–6.3А IP20 для монтажа на DIN-рейке с индикатором срабатывания от Евроавтоматика предназначен для защиты одиночных электрических цепей от перегрузки и короткого замыкания. Устройство совмещает функции предохранителя и индикатора состояния в одном компактном корпусе, что упрощает диагностику и обслуживание. Артикул ea09.001.001 соответствует требованиям промышленной автоматизации и широко применяется в системах управления оборудованием.

Назначение и область применения

Этот блок защиты используется для защиты однофазных цепей переменного тока от избыточного тока - как при длительной перегрузке, так и при аварийных режимах. Подходит для установки в распределительных щитах промышленного оборудования, автоматизированных линиях, насосных станциях, конвейерах и других устройствах, где требуется надежная защита одного потребителя.

Технические характеристики

• Тип тока: переменный (AC), частота 50 Гц
• Номинальное напряжение: 230 В
• Номинальный ток: до 6,3 А (диапазон защиты от 0,5 А до 6,3 А)
• Количество фаз: одна
• Количество модулей DIN: 1
• Количество силовых полюсов: один
• Тип предохранителя: 5×20 мм (стандартный размер для бытовой и промышленной аппаратуры)
• Индикация: световой сигнал (красный светодиод) при срабатывании
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с умеренным климатом, возможна работа при колебаниях температуры от –25 C до +50 C
• Дополнительный вход: есть - позволяет подключить внешний сигнал (например, от контактора или реле) для контроля состояния цепи
• Поддерживаемые нагрузки: рассчитан на управление одним электродвигателем или другим устройством мощностью до ~1,5 кВт при 230 В

Совместимость и монтаж

Блок защиты предохранительный 1 модуль AC 230В 0.5–6.3А IP20 для монтажа на DIN-рейке с индикатором срабатывания устанавливается на стандартную DIN-рейку шириной 35 мм. Монтаж выполняется путём защёлкивания - никаких болтов или инструментов не требуется. Для замены предохранителя достаточно вынуть старый элемент 5×20 мм и вставить новый аналогичного номинала. Индикатор срабатывания расположен на лицевой стороне - виден даже при закрытой крышке шкафа. Обязательно соблюдайте полярность при подключении: вход и выход помечены на корпусе.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электрооборудования в условиях промышленной автоматизации. Номинальные параметры рассчитаны на работу в соответствии с международными нормами IEC 60269-1 для маломощных предохранителей. Климатическое исполнение УХЛ4 обеспечивает надёжную работу в неотапливаемых помещениях с высокой влажностью, однако сам корпус не герметичен - применение вне помещений запрещено.

Преимущества

• Интегрированный индикатор срабатывания исключает необходимость проверки предохранителя визуально - сразу видно, произошёл ли отказ
• Минимальная занимаемая площадь - всего 1 модуль DIN, экономит место в щите
• Поддержка внешнего сигнала через дополнительный вход позволяет интегрировать устройство в системы SCADA или ПЛК
• Замена предохранителя происходит без демонтажа всего блока - снижает время простоя
• Работает в широком диапазоне температур - подходит для холодных цехов и теплых помещений

Ограничения применения

• Не предназначено для работы во влажных средах, на улице или в местах с повышенным уровнем пыли - степень защиты IP20 недостаточна
• Не подходит для защиты многополюсных цепей (трёхфазных систем)
• Не рекомендовано использовать в сетях с постоянным током - работает только с переменным током 50 Гц
• Не имеет функции автоматического восстановления - после срабатывания необходимо заменить предохранитель вручную
• Максимальный ток 6,3 А ограничивает применение для мощных нагрузок выше 1,5 кВт

Примеры использования

• Защита двигателя насоса в системе водоснабжения
• Обеспечение безопасной работы конвейерной ленты на пищевом производстве
• Защита контроллера или терморегулятора в системе отопления
• Подключение к ПЛК через дополнительный вход для формирования сигнала “отказ” в системе мониторинга

Практические советы

• Выбирайте предохранители с номиналом близким к максимальному рабочему току нагрузки - например, для двигателя 3 А используйте предохранитель 4 А, чтобы избежать ложных срабатываний
• Проверьте соответствие габарита предохранителя - только 5×20 мм; другие типы не войдут в контактные зажимы
• При использовании дополнительного входа подключайте потенциал с того же источника, что и основная цепь - иначе индикация будет некорректной
• Не устанавливайте блок рядом с источниками тепла - нагрев может снизить срок службы предохранителя и индикатора
• Регулярно осматривайте индикатор - если он горит постоянно, значит, предохранитель уже сработал и требует замены
