БЛОКИРОВКА ДВЕРИ ДЛЯ SYSTEMEPACT ACB1 | SPA-DI16 SE APC

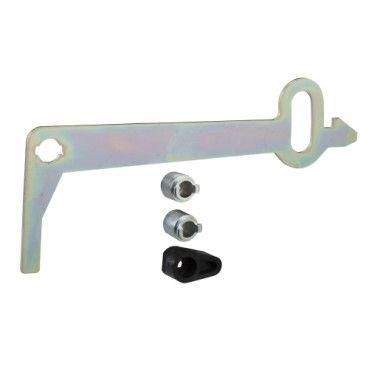

Блокировка двери для SYSTEMEPACT ACB1, ACB1 SE - механическое устройство, предотвращающее случайное открытие двери распределительного щита при работе аппарата SystemePact ACB1 в положениях «включено» или «тест». Устройство совместимо с сериями систем SE и устанавливается отдельно на шасси. Артикул spa-di16.

Назначение и область применения

Блокировка двери для SYSTEMEPACT ACB1, ACB1 SE предназначена для обеспечения безопасности персонала при обслуживании распределительных щитов. Она физически запирает дверь, пока аппарат SystemePact ACB1 находится в рабочих состояниях - «включено» или «тест». Это исключает доступ к токоведущим частям во время работы оборудования. Применяется в промышленных щитах, где используются выключатели системы SystemePact ACB, например, на производствах, в энергообъектах и объектах ЖКХ.

Технические характеристики

• Тип устройства: Механическая блокировка - работает за счёт физического контакта с механизмом аппарата, не требует внешнего питания.
• Степень защиты: IP20 - защищает от предметов более 12 мм, но не от воды и пыли. Подходит только для установки внутри закрытых щитов.
• Способ монтажа: Крепление на винты - требуется сверление отверстий в шасси щита.
• Установка: Возможна как слева, так и справа от аппарата SystemePact ACB1 - гибкое расположение для компоновки.

Совместимость и монтаж

Блокировка двери для SYSTEMEPACT ACB1, ACB1 SE совместима только с аппаратами серии SystemePact ACB1 и ACB1 SE. Не подходит для других моделей Systeme Electric. Для установки необходимо:

• Иметь свободный участок на боковой стенке шасси рядом с местом установки аппарата SystemePact ACB1.
• Закрепить устройство винтовым креплением через предусмотренные отверстия - используйте стандартные метрические винты M4–M5.
• Убедиться, что механизм блокировки точно совпадает с положением рычага аппарата - проверьте соответствие при сборке.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электроустановок до 1000 В. Хотя сама блокировка не имеет сертификации отдельно, её применение повышает уровень безопасности щита в соответствии с ГОСТ Р 50030.1 и IEC 61439. Нельзя использовать в условиях повышенной влажности, пыли или открытых площадках из-за низкой степени защиты IP20.

Преимущества

• Не требует электропитания - надёжная работа даже при отключении сети.
• Фиксирует дверь в двух критических режимах - «включено» и «тест» - снижает риск травм.
• Гибкий монтаж - можно установить с любой стороны, адаптируясь под компоновку щита.
• Простая конструкция - мало деталей, минимум отказов.

Ограничения применения

• Не применяется с другими типами аппаратов - только с SystemePact ACB1 и ACB1 SE.
• IP20 - нельзя использовать вне закрытых щитов, в помещениях с высокой влажностью, пылью или агрессивными средами.
• Не обеспечивает автоматическое отключение - только механическую блокировку; требует соблюдения процедур безопасного доступа.
• Не поддерживает дистанционную блокировку или сигнализацию - только физическая защита.

Примеры использования

• Промышленный щит управления конвейером - блокировка prevents доступ к контактам, пока двигатель включен.
• Распределительный пункт на заводе - оператор не может открыть дверь, пока система переведена в тестовый режим.
• Электроустановка в цехе с высокими требованиями к OHS - использование блокировки соответствует внутренним регламентам безопасности.

Практические советы

• Перед монтажом проверьте, чтобы рычаг аппарата SystemePact ACB1 находился в положении «выключено» - иначе блокировка не сможет правильно зафиксироваться.
• Учитывайте посадочные размеры: устройство занимает место около 80×40 мм на боковой стенке - заранее продумайте layout щита.
• При замене старой блокировки - сохраните оригинальные винты, они подходят по резьбе и длине.
• Не используйте силовые инструменты при затяжке - перегрузка винтов может деформировать корпус блокировки.
• Обязательно пометьте щит после установки: «Дверь заблокирована при включённом состоянии» - для быстрого опознания персоналом.
