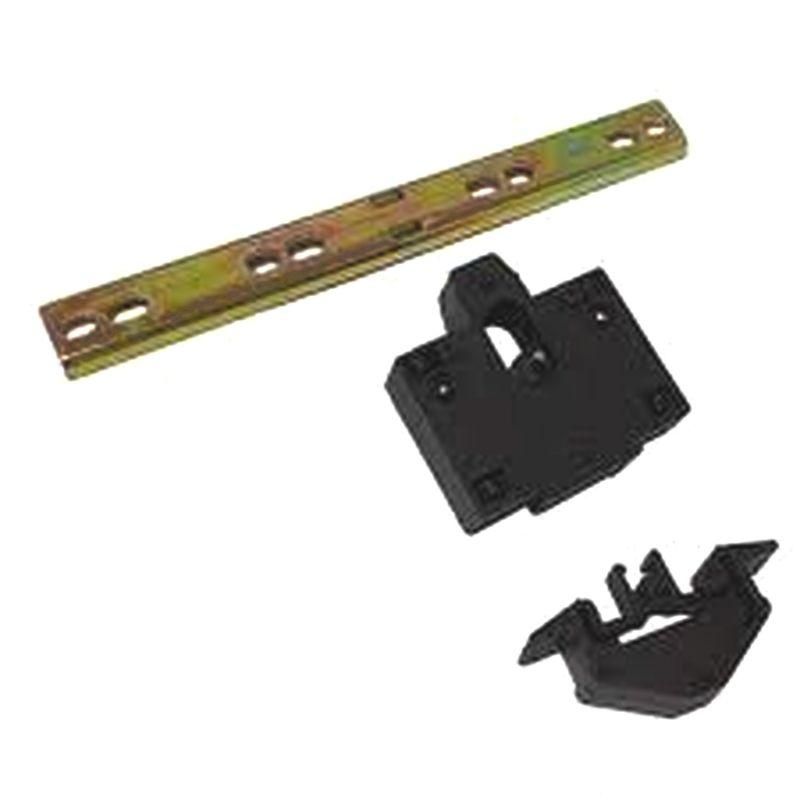

Механическая блокировка для NC2-630-800(Горизонтальная) (R) | 237993 CHINT

Механическая блокировка для NC2-630-800 (горизонтальная) (R) от CHINT предназначена для предотвращения одновременного включения двух автоматических выключателей в одной цепи, обеспечивая безопасную последовательную работу оборудования. Артикул 237993 применяется в системах с высокими требованиями к интерлоку, например на промышленных станках и распределительных щитах.

Назначение и область применения

Эта механическая блокировка используется для взаимной блокировки двух автоматических выключателей серии NC2-630-800, чтобы исключить возможность их одновременного замыкания. Применяется там, где требуется строгий порядок включения - например, при переключении между источниками питания, работе с резервными линиями или управлении многоканальными нагрузками. Подходит для установки в силовые шкафы, распределительные устройства и промышленные панели.

Технические характеристики

• Тип: горизонтальная механическая блокировка
• Совместима с: автоматическими выключателями NC2-630-800
• Фиксация: физическая блокировка движущихся частей контакторов
• Установка: монтируется на переднюю панель выключателей
• Рабочее положение: только при установленных и зафиксированных выключателях

Совместимость и монтаж

Блокировка совместима только с моделями NC2-630-800 от CHINT, имеющими соответствующую конструкцию корпуса. Устанавливается на два соседних выключателя одинаковой серии. Для монтажа необходимо:

• Выключить питание и убедиться в отсутствии напряжения
• Закрепить блокировку на передней панели выключателей с помощью встроенных креплений
• Провернуть рычаги до упора - они должны свободно перемещаться только по очереди
• Не использовать с другими сериями или б/у выключателями - возможна некорректная работа

Безопасность и стандарты

Изделие соответствует принципам безопасности IEC 60947-2 и EN 60947-3, обеспечивающим надёжную механическую блокировку. Напрямую не имеет классификации IP, так как является внутренним компонентом, не предназначенным для открытой эксплуатации. Работает только в составе закрытого электрошкафа.

Преимущества

• Гарантированная блокировка - невозможно включить второй выключатель, пока первый замкнут
• Нет необходимости в внешнем контроле - полностью механический принцип работы
• Не требует питания, не подвержен сбоям из-за помех или программных ошибок
• Простая проверка состояния - визуальное определение заблокированного положения

Ограничения применения

• Поддерживает только две единицы NC2-630-800 - нельзя расширить до трёх и более
• Не работает с вертикально расположенными выключателями - только горизонтальные
• Не подходит для автоматических систем управления - только ручное переключение
• Не допускается использование с выключателями других брендов или моделей вне серии NC2-630-800

Примеры использования

• Переключение основного и резервного питания в промышленном оборудовании
• Обеспечение безопасного режима обслуживания на конвейерах с двумя источниками
• Блокировка параллельного включения генератора и сети в АВР-системах
• Защита от ошибочных действий оператора на станциях с несколькими линиями

Практические советы

• Перед установкой убедитесь, что выключатели NC2-630-800 имеют одинаковый тип крепления - блокировка не будет работать при несовпадении
• Проверьте зазор между корпусами: минимальный зазор должен быть не менее 5 мм для беспрепятственного движения рычагов
• После монтажа проведите тестовое переключение - каждый выключатель должен фиксироваться в одном положении, пока другой находится во включенном состоянии
• Не смазывайте механизмы - масло может привести к залипанию и потере функциональности
• Артикул 237993 - единственная подходящая модель для этой задачи; аналоги других производителей не гарантируют совместимость
