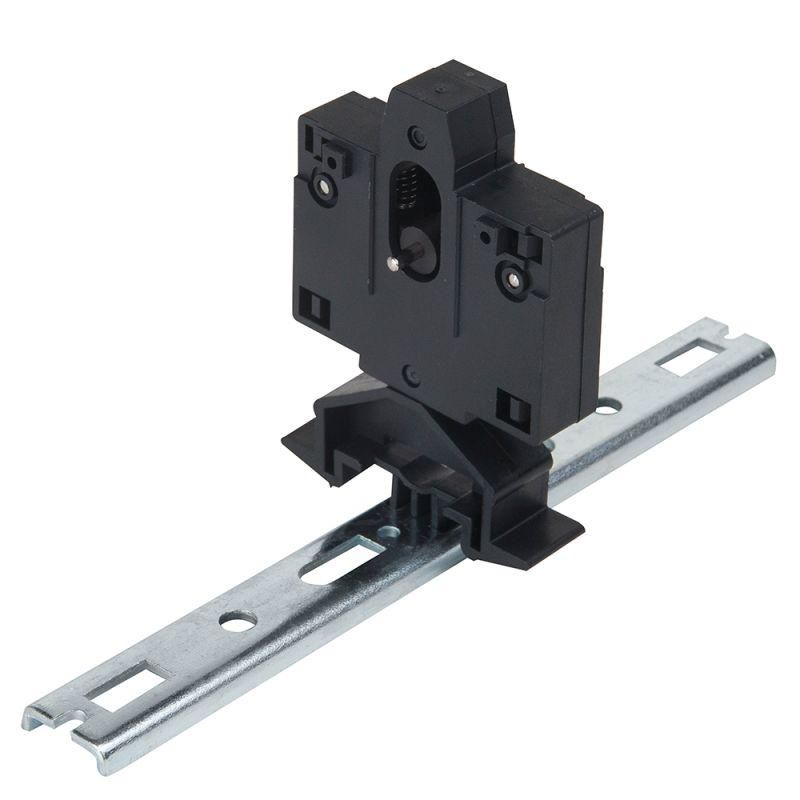

Блокировка механическая OptiStart E LAEM3 для контакторов LC1E40…65 | 333088 КЭАЗ

Блокировка механическая OptiStart E LAEM3 для контакторов LC1E40…65 обеспечивает безопасную блокировку двух контакторов, предотвращая одновременное включение в реверсивных схемах управления. Продукт от КЭАЗ совместим с контактными аппаратами серии LC1E40–LC1E65 и предназначен для надёжной работы в промышленной автоматике.

Назначение и область применения

Блокировка механическая OptiStart E LAEM3 используется для исключения возможности одновременного включения прямого и обратного направления в реверсивных цепях управления. Она физически препятствует замыканию обоих контакторов LC1E40–LC1E65, что защищает оборудование от короткого замыкания между фазами. Подходит для установки на станках, транспортерах, насосных системах и других устройствах, где требуется переключение направления движения двигателя.

Технические характеристики

• Тип: Механическая блокировка
• Совместимые контакторы: LC1E40, LC1E50, LC1E65
• Максимальный ток контакторов: до 65 А
• Количество контакторов, которые можно заблокировать: два
• Метод блокировки: Физическое запирание рычагов через механический интерфейс
• Материал корпуса: Негорючий термостойкий пластик

Совместимость и монтаж

OptiStart E LAEM3 устанавливается непосредственно на переднюю панель двух контакторов LC1E40–LC1E65 одного типа. Для правильной сборки необходимо, чтобы контакторы были установлены рядом друг с другом на DIN-рейке с одинаковым шагом. Устройство крепится без инструментов - защёлкиваются фиксирующие элементы на штырях контакторов. Перед монтажом проверьте, что зазор между боковыми поверхностями контакторов соответствует габаритам блокировки - отклонение более 1–2 мм может затруднить зацепление.

Безопасность и стандарты

Блокировка OptiStart E LAEM3 соответствует требованиям IEC 60947-4-1 и ГОСТ Р 50030.4.2, обеспечивающим безопасность в реверсивных схемах. Механическое решение гарантирует работу даже при отказе электронных компонентов системы управления, что делает её обязательным элементом в системах класса безопасности SIL2/SIL3.

Преимущества

• Не требует внешнего питания - работает всегда, даже при отключении напряжения
• Исключает человеческий фактор: невозможно обойти блокировку без демонтажа
• Устойчив к вибрациям, пыли и перепадам температур в промышленной среде
• Замена происходит без изменения проводки - просто снимите старую и установите новую блокировку

Ограничения применения

• Не подходит для контакторов вне серии LC1E40–LC1E65 (например, LC1D, LC1F, TeSys D)
• Не предназначена для использования с контактами выше 65 А
• Не обеспечивает электрическую изоляцию - только механическую блокировку
• Не рекомендовано применять в условиях постоянного воздействия открытых огней, расплавленного металла или химических паров

Примеры использования

• Реверсивная система управления эскалатором - предотвращает одновременный запуск вперёд и назад
• Станок с перемещением стола в две стороны - блокирует противофазное включение
• Лифтовая установка с двумя контракторами - исключает риск короткого замыкания при переключении

Практические советы

• Перед установкой убедитесь, что контакторы LC1E40–LC1E65 имеют одинаковый тип крепления - блокировка не подойдёт, если один из них модификация с изменённой лицевой панелью
• Проверяйте свободное движение рычагов после монтажа - они должны легко возвращаться в исходное положение
• При обслуживании не используйте силовые инструменты для снятия блокировки - это может повредить механизмы контакторов
• Запасной экземпляр OptiStart E LAEM3 стоит иметь на складе: при выходе из строя одной из сторон контактора замена возможна без остановки всей линии
