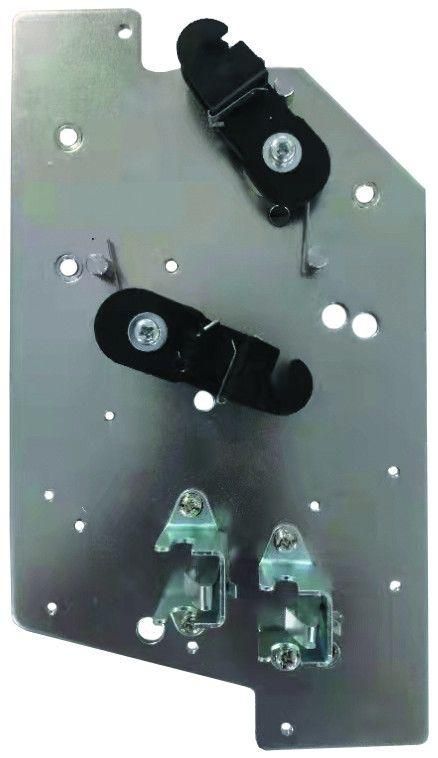

Блокировка механическая троссами для 2х выкатных ВА-751 | 27305DEK DEKraft APC

Механическая блокировка троссами для 2х выкатных ВА-751 от DEKraft (арт. 27305dek) обеспечивает взаимную блокировку двух автоматических выключателей, предотвращая одновременное включение и гарантируя безопасную переключаемую конфигурацию в распределительных системах.

Назначение и область применения

Эта блокировка предназначена для связывания двух выкатных автоматических выключателей типа ВА-751, чтобы исключить возможность их одновременного включения. Применяется в распределительных устройствах с двумя источниками питания или резервными линиями, где требуется гарантированная коммутационная последовательность - например, в системах АВР, на объектах энергообеспечения, производства и ЖКХ.

Технические характеристики

• Поддерживает установку выключателей ВА-751 как в вертикальном, так и в горизонтальном положении;
• Использует металлический тросовой механизм передачи движения между двумя аппаратурными модулями;
• Обеспечивает фиксированное механическое запирание: когда один выключатель замкнут - второй принудительно заблокирован в положении “выкл”;
• Не требует внешнего питания - работает за счет физического перемещения рычагов выключателей;
• Совместим только с выкатными моделями ВА-751, другими типами несовместим.

Совместимость и монтаж

Блокировка 27305dek совместима исключительно с выкатными автоматическими выключателями ВА-751 от DEKraft. Установка выполняется после монтажа обоих выключателей в шкафу:

• Убедитесь, что зазор между корпусами выключателей соответствует длине тросового механизма;
• Закрепите кронштейны блокировки на раме шкафа согласно инструкции производителя;
• Протяните трос через направляющие, закрепив концы на рычагах управления каждого выключателя;
• Проверьте свободный ход и надежность блокировки при ручном включении/отключении одного из аппаратов.

Не допускается использование с выключателями других серий или брендов - даже аналогичного форм-фактора.

Преимущества

• Гарантированная механическая блокировка - исключает человеческую ошибку при операциях переключения;
• Работает без электроэнергии - надежна даже при аварийных отключениях сети;
• Простой монтаж и минимальное обслуживание - нет необходимости в регулярной смазке или проверке контактов;
• Позволяет использовать два выключателя как единый функциональный элемент системы.

Ограничения применения

• Не более чем двух выключателей - для трёх и больше потребуется специальная система блокировки;
• Не рекомендовано для сред с высокой вибрацией без дополнительной фиксации тросов - возможен люфт и снижение точности срабатывания;
• Не предназначен для частых циклов включения/отключения - длительная эксплуатация в режиме постоянного переключения может вызвать износ троса;
• Не используется в условиях повышенной коррозионной активности - материал троса не имеет антикоррозийного покрытия.

Примеры использования

• Автоматическое резервирование питания: основная и резервная линия - при отказе одной вторая включается, первая автоматически отключается;
• Производственные участки с двумя входами: работа только по одной линии, вторая всегда в состоянии готовности;
• Шкафы управления насосными станциями, вентиляционными комплексами - обеспечение безопасности при ремонте или тестировании оборудования.

Практические советы

• Перед установкой проверьте, что все выключатели находятся в положении “Выкл”, иначе трос не сможет правильно натянуться;
• При сборке используйте плоскогубцы для равномерного натяжения троса - избыточная нагрузка повредит механизм;
• Регулярно осматривайте трос на предмет перегибов, сплющенных участков или следов окисления - при появлении деформаций замените комплект;
• Если необходимо подключить три выключателя - выбирайте другие решения: например, блокировки с электромагнитным управлением или программируемый контроллер;
• Помните: эта блокировка не является средством защиты от КЗ или перегрузки - она лишь предотвращает параллельное включение.
