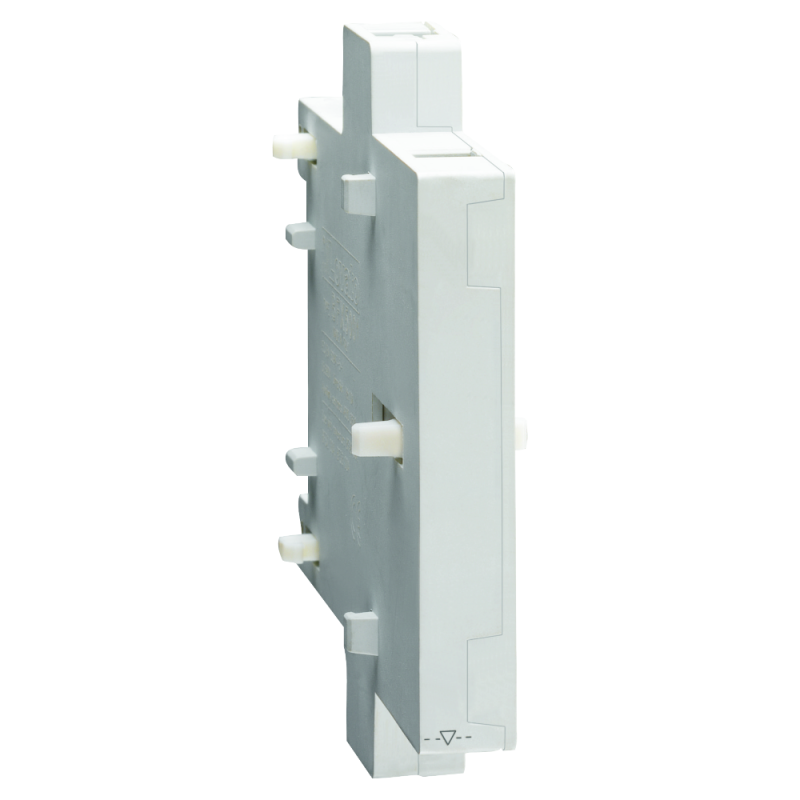

Блокировка OptiStart K-FX-5000 механическая боковая для F-09..F-38 и FR КЭАЗ 335361

Модуль блокировки механический боковой для контакторов F-09..F-38 и FR OptiStart K-FX-5000 от КЭАЗ предназначен для предотвращения одновременного включения двух противофазных контакторов в реверсивной схеме управления электродвигателем. Этот модуль обеспечивает безопасную работу оборудования за счет физической блокировки, исключающей риск короткого замыкания между фазами.

Назначение и область применения

Модуль блокировки механический боковой для контакторов F-09..F-38 и FR OptiStart K-FX-5000 используется исключительно в паре с контактами серии OptiStart K для создания реверсивных цепей. Он препятствует одновременному срабатыванию контакторов, которые подают напряжение на двигатель в прямом и обратном направлениях. Это особенно важно в системах, где требуется точное управление движением - например, в лифтах, кранах, конвейерах, насосах и станках с реверсированием.

Технические характеристики

• Тип механической блокировки: открытый - доступен для визуальной проверки состояния блокировки;
• Тип подключения: винтовой - надежное и долговечное соединение проводов без необходимости специальных инструментов;
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям и крупным предметам, но не предназначена для работы во влажной среде или под пылью;
• Материал корпуса: пластик - легкий, устойчивый к коррозии, не проводит ток;
• Совместим с контактными устройствами: F-09, F-12, F-18, F-25, F-38 и FR OptiStart K-FX-5000.

Совместимость и монтаж

Модуль блокировки механический боковой для контакторов F-09..F-38 и FR OptiStart K-FX-5000 устанавливается только на контактные устройства серии OptiStart K. Его конструкция предусматривает фронтальный монтаж - он крепится поверх основного контактора и защелкивается на штанге механизма переключения. Для установки необходимо совместить выступы модуля с пазами контактора и плотно нажать до щелчка. Подключение осуществляется через винтовые зажимы: входящие и выходящие провода должны быть зачищены на 6–8 мм и затянуты моментом не более 0,4 Нм.

Безопасность и стандарты

Модуль соответствует требованиям безопасности для коммутационных устройств класса IEC/EN 60947-4-1. Открытая конструкция позволяет оператору визуально определить состояние блокировки - активна она или отключена. Однако из-за степени защиты IP20 использование вне закрытых распределительных щитов не допускается.

Преимущества

• Физическая блокировка гарантирует невозможность одновременного включения двух контакторов - снижает риск аварий и повреждения оборудования;
• Не требует внешнего питания - работает полностью механически, без риска отказа из-за сбоя электроники;
• Легко устанавливается и демонтируется благодаря системе защелкивания;
• Поддерживает стандартизированную комплектацию всей серии OptiStart K - все аксессуары взаимозаменяемы внутри серии.

Ограничения применения

• Не применяется с другими сериями контакторов - даже аналогичными от других производителей;
• Не подходит для условий с высокой запыленностью, влагой или химически агрессивной средой - IP20 недостаточен;
• Не предназначен для использования в качестве самостоятельного выключателя или защиты от перегрузки;
• Запрещено применять при температуре ниже –25C и выше +60C - материал корпуса теряет прочность.

Примеры использования

• Управление реверсивным двигателем в подъемнике - один контактор включает подъем, второй - спуск; модуль блокирует оба одновременно;
• Конвейерная система с изменением направления движения - блокировка предотвращает столкновение грузов;
• Циркулярная пила с функцией реверса - безопасность оператора обеспечивается механическим запретом на случайное включение обратного хода;
• Система АВР с двумя источниками питания - когда один контактор включен, другой заблокирован физически.

Практические советы

• Перед установкой убедитесь, что контакторы серии OptiStart K имеют свободные боковые крепления - модуль занимает место рядом с катушкой;
• Используйте только оригинальные контакторы OptiStart K - сторонние модели не обеспечивают точного совпадения габаритов;
• Проверьте положение блокирующего рычага после монтажа - он должен легко перемещаться при срабатывании одного контактора и жестко фиксировать второй;
• Не используйте силу при установке - если модуль не защелкивается, проверьте правильность ориентации и наличие загрязнений на посадочных поверхностях;
• Обозначьте модуль на схеме как “FX-5000” - это ускорит диагностику и обслуживание.
