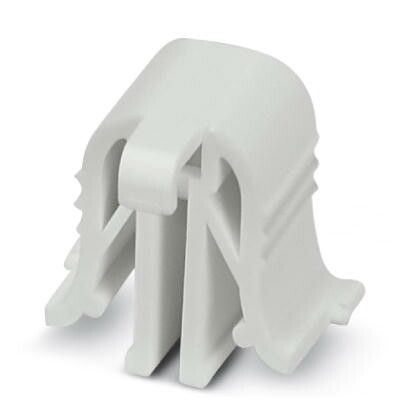

Блокировочное устройство SL-SB | 3035761 Phoenix Contact

Блокировочное устройство SL-SB от Phoenix Contact с артикулом 3035761 предназначено для механической фиксации элементов управления в безопасном положении, предотвращая случайное включение оборудования во время обслуживания или ремонта.

Назначение и область применения

Блокировочное устройство SL-SB используется для обеспечения безопасности персонала на оборудовании, где требуется исключить запуск механизмов без разрешения. Применяется в системах управления станков, конвейеров, прессов и других автоматизированных установках. Устройство устанавливается на выключатели, клавишные кнопки или другие органы управления, чтобы зафиксировать их в положении «выкл» или «заблокировано».

Технические характеристики

• Тип: механическое блокирующее устройство
• Материал корпуса: термостойкий пластик
• Работает совместно с ключами и замками (не входит в комплект)
• Поддерживает одноключевую блокировку (один ключ — одно устройство)
• Не имеет электронных компонентов — работает исключительно механически

Совместимость и монтаж

Блокировочное устройство SL-SB устанавливается поверх стандартных кнопочных выключателей с круглым корпусом диаметром до 22 мм. Для монтажа необходимо снять декоративную крышку выключателя, поместить устройство сверху и закрепить с помощью штатного зажимного механизма. Ключевой элемент — наличие подходящего замка с цилиндриком, который вставляется в гнездо устройства. Блокировка SL-SB не требует подключения питания и не влияет на работу самого выключателя.

Безопасность и стандарты

Устройство соответствует требованиям к механической блокировке согласно нормам OSHA и IEC 60204-1. Обеспечивает выполнение принципа LOTO (Lockout/Tagout) — изоляция энергоисточника и физическая блокировка управления. Нет сертификации по IP, так как устройство не рассчитано на использование в условиях повышенной влажности или пыли без дополнительной защиты.

Преимущества

• Простота установки — не требует переделки существующих панелей управления
• Надёжная фиксация без зависимости от электропитания
• Исключает возможность включения оборудования без наличия ключа
• Устойчив к химическим воздействиям и температурным колебаниям в рабочем диапазоне

Ограничения применения

• Не подходит для выключателей с нестандартными формами или диаметрами более 22 мм
• Не предназначен для использования в средах с высокой запылённостью или брызгами воды — требует внешней защиты
• Не обеспечивает электрическое отключение — только механическую блокировку органа управления
• Не поддерживает многоключевую блокировку (для нескольких операторов) без дополнительных адаптеров

Примеры использования

• Фиксация кнопки старта на металлообрабатывающем станке перед плановым техобслуживанием
• Заблокирование пульта управления конвейером при проведении ремонтных работ
• Использование в распределительных щитах для изоляции цепей освещения или вентиляции

Практические советы

• Перед установкой проверьте диаметр головки выключателя — он должен точно соответствовать размеру отверстия в SL-SB
• Выбирайте ключи с цветовой маркировкой или номерами для удобства учета и контроля доступа
• Не используйте устройство там, где возможна попытка силового вскрытия — оно не предназначено для противодействия вандализму
• Храните ключи в специально отведённом месте, зарегистрируйте ответственных лиц для соблюдения процедур LOTO
