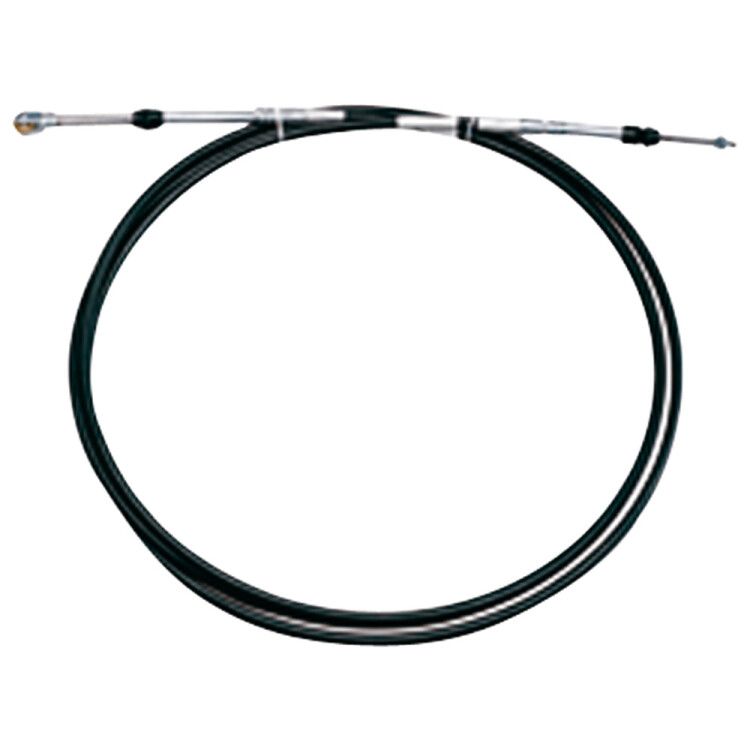

Блокирующий трос DMX3 - тип 5 (4600 мм) | 028924 Legrand

Трос для взаимоблокировки 4600 мм тип 5 предназначен для механической блокировки двух или более аппаратов, чтобы исключить одновременное включение - например, при работе с выключателями-разъединителями. Этот трос используется в системах безопасности, где важна последовательность операций, и применяется совместно с оборудованием серии Compact INS от Schneider Electric, хотя сам по себе является компонентом, не имеющим электрических контактов.

Назначение и область применения

Трос для взаимоблокировки 4600 мм тип 5 обеспечивает физическое запирание между двумя устройствами - например, между выключателем-разъединителем и другим элементом системы. Он препятствует включению одного аппарата, пока другой находится во включенном состоянии. Применяется в промышленных установках, на станциях распределения энергии, в цепях с несколькими источниками питания, где требуется соблюдение правил безопасной изоляции.

Технические характеристики

• Длина: 4600 мм - позволяет соединять устройства, расположенные на значительном расстоянии друг от друга;
• Тип: Механический трос с фиксирующими зажимами - передает усилие без электропитания;
• Рабочий температурный диапазон: от -20 C до +60 C - подходит для помещений с переменным климатом, включая холодильные камеры и теплые цеха;
• Материал: стальная проволока с покрытием - устойчив к растяжению, коррозии и механическому износу;
• Не имеет электрических параметров - не рассчитан на прохождение тока.

Совместимость и монтаж

Трос для взаимоблокировки 4600 мм тип 5 совместим с выключателями-разъединителями, оснащенными специальными креплениями для механической блокировки - в частности, с моделями серии Compact INS Schneider Electric. Для установки необходимо закрепить концы троса в соответствующие пазы или замки на рукоятках аппаратов. Установка выполняется без инструментов: достаточно вставить и зафиксировать зажимы. Подходит для монтажа на DIN-рейку и панельные корпуса, где установлены аппараты с возможностью внешней блокировки.

Безопасность и стандарты

Трос не требует сертификации по электробезопасности, так как не проводит ток. Его применение соответствует принципам LOTO (Lockout-Tagout) - методам контроля опасной энергии. Работает в рамках норм IEC 60947-3 для выключателей-разъединителей, но сам по себе не имеет отдельного стандарта. Обеспечивает безопасность через физическую невозможность включения, а не через электронную интерLOCKS.

Преимущества

• Простота использования - не нуждается в питании, программировании или обслуживании;
• Надежность - механическая связь не подвержена сбоям от помех, перегрузок или отказов электроники;
• Универсальность - один трос может использоваться с различными аппаратами, если они поддерживают аналогичные точки крепления;
• Долговечность - стальной трос выдерживает многократные циклы блокировки/разблокировки без потери прочности.

Ограничения применения

• Не подходит для сред с агрессивными химическими веществами - покрытие не гарантирует устойчивость к кислотам или щелочам;
• Не работает при наличии сильных вибраций, которые могут вызвать самоотсоединение зажимов - требует проверки креплений после монтажа;
• Не обеспечивает блокировку более чем двух устройств одновременно - для сложных схем нужны дополнительные тросы или комбинированные системы;
• Не подходит для мобильных или часто перемещаемых установок - жесткая фиксация требует постоянного положения оборудования.

Примеры использования

• На производстве: блокировка входного выключателя-разъединителя и автономного генератора - чтобы нельзя было включить сеть, пока генератор работает;
• В распределительных пунктах: запирание двух секционных разъединителей, чтобы избежать параллельного включения;
• На конвейерах: предотвращение запуска участка, пока не будет отключено питание смежного узла.

Практические советы

• Перед установкой проверьте, что точки крепления на аппаратах (например, на рукоятках Compact INS) действительно поддерживают тип 5 троса - не все модели совместимы;
• Используйте трос только в условиях, где температура не опускается ниже -20 C - при более низких значениях материал становится хрупким;
• При длительной эксплуатации периодически осматривайте трос на предмет перегибов, трещин в покрытии и свободного хода зажимов;
• Не используйте этот трос как замену автоматическому выключателю - он лишь дополняет защиту, а не обеспечивает ее;
• Для систем с большим числом точек блокировки рекомендуются наборы тросов с ответвлениями - одиночный трос 4600 мм тип 5 ограничен двумя точками.
