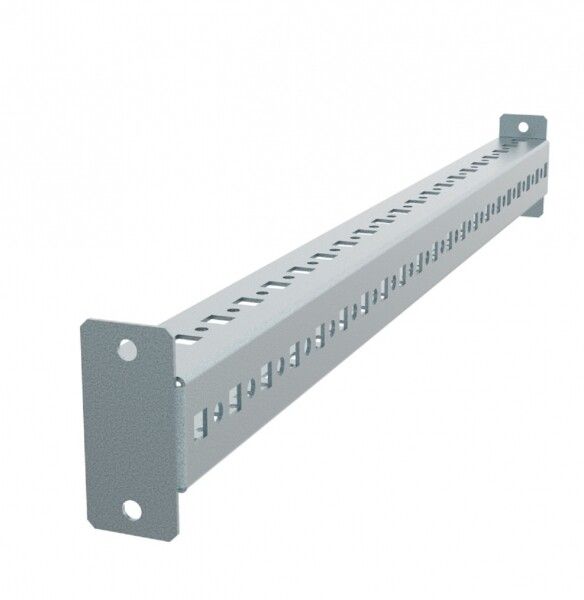

Боковая рейка FORT для корпуса глубиной 600 (4шт.) EKF PROxima | FBR6

Рейка боковая FORT для корпуса глубиной 600 мм (4 шт.) - элемент каркаса промышленного шкафа серии FORT от EKF, предназначен для установки внутри корпусов глубиной 600 мм и фиксации внутреннего оборудования. Комплект из четырёх реек обеспечивает устойчивый монтаж силового и коммуникационного оборудования в условиях повышенных механических нагрузок.

Назначение и область применения

Рейка боковая FORT для корпуса глубиной 600 мм (4 шт.) используется для формирования рамы промышленных шкафов серии FORT от EKF. Применяется в системах автоматизации, распределительных устройствах НКУ и других решениях, где требуется надёжная фиксация аппаратуры на токах до 4000 А. Подходит для монтажа контакторов, автоматических выключателей, преобразователей частоты и другого оборудования с креплением на DIN-рейках или напрямую через просечки.

Технические характеристики

• Материал: сталь оцинкованная, толщиной 1,5 мм
• Поверхность: оцинкованная - защищает от коррозии в агрессивных средах
• Форма просечки: квадратные отверстия и продольный паз - обеспечивают гибкий монтаж крепёжа без сверления
• Исполнение: специальный профиль - повышает жёсткость и позволяет выдерживать нагрузку до 1000 кг на весь шкаф
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Рейка совместима исключительно со шкафами серии FORT от EKF с глубиной 600 мм. Каждая рейка устанавливается вертикально на двух сторонах корпуса - две слева, две справа. Для правильной сборки важно использовать все четыре рейки одновременно. Открытые квадратные отверстия позволяют закреплять оборудование болтами M6 или использовать специальные зажимы. Профиль с продольным пазом даёт возможность регулировать положение крепёжных элементов вдоль всей длины рейки.

Безопасность и стандарты

Рейка соответствует требованиям безопасности для промышленных электроустановок. Шкафы серии FORT в целом сертифицированы по степеням защиты IP31 и IP54 - однако сама рейка является частью металлического каркаса и не определяет уровень герметичности. Защита достигается благодаря плотному сбору корпуса и использованию уплотнителей.

Преимущества

• Высокая механическая прочность благодаря оцинкованной стали толщиной 1,5 мм и специальному профилю
• Отсутствие необходимости сверления - крепление осуществляется через готовые просечки
• Поддержка больших нагрузок - допустимая масса оборудования на одном шкафе до 1000 кг
• Удобство модификации - можно легко переставлять или добавлять оборудование в любом месте рейки
• Защита от коррозии - цинковое покрытие увеличивает долговечность даже во влажных помещениях

Ограничения применения

• Не применяется вне шкафов серии FORT - несовместима с другими сериями (например, PROxima) из-за отличий в профиле и шаге отверстий
• Не предназначена для горизонтального монтажа - работает только как вертикальная направляющая
• Не обеспечивает степень защиты самостоятельно - требует наличия крышки, дверей и уплотнений для достижения IP31/IP54
• Не рекомендовано использование в условиях постоянного воздействия открытых химически активных жидкостей - цинк устойчив, но не бесконечно

Примеры использования

• Электрошкафы на производствах - управление насосами, компрессорами, конвейерами
• Щитовые комнаты в ЖКХ и объектах энергообеспечения
• Автоматизация технологических линий на пищевых и химических заводах
• Распределительные пункты с большим количеством автоматов и устройств защиты

Практические советы

• Перед монтажом проверьте соответствие глубины корпуса - рейка рассчитана именно на 600 мм; другие размеры потребуют другой модели
• При установке оборудования используйте болты с гроверами - предотвращают самоотвинчивание при вибрации
• Для сейсмостойкости обязательно примените комплект усиления + широкие боковые рейки - указано в документации EKF
• Не забудьте собрать все четыре рейки - недостаточное количество снижает несущую способность шкафа более чем на 40%
• Просечки подходят под стандартные крепления типа “square hole” - совместимы с большинством европейских и российских изделий
