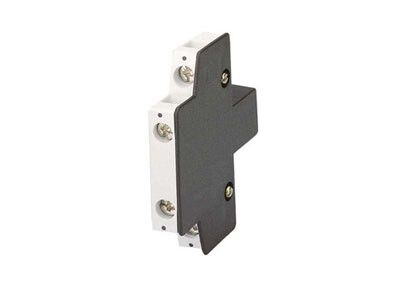

Контакт вспомогательный боковой 2п 1НО+1НЗ DILM80…2200 DILM1000-XHI11-SA EATON 278427

Боковой вспомогательный контакт 2 полюса, 1НО+1НЗ, винтовые зажимы для контакторов DILM80…2200, DILM1000-XHI11-SA - это модульное устройство для передачи сигнала состояния контактора в цепи управления. Устанавливается на боковую поверхность контакторов Eaton DILM, обеспечивая надёжное соединение через винтовые зажимы без необходимости внешней проводки.

Назначение и область применения

Этот вспомогательный контакт используется для передачи информации о положении основного контактора - включён он или выключен - в систему автоматизации, пульт управления или реле контроля. Подходит для применения в промышленной автоматике: управление насосами, вентиляторами, конвейерами, компрессорами и другим оборудованием, где требуется сигнал обратной связи.

Технические характеристики

• Количество полюсов: 2
• Конфигурация контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Тип зажима: винтовой, для проводов до 2,5 мм2
• Максимальный коммутируемый ток: 5 А (при напряжении до 250 В переменного тока)
• Рабочее напряжение: до 250 В AC / 250 В DC
• Установка: исключительно на боковые кронштейны контакторов серий DILM80–DILM2200 и DILM1000-XHI11-SA

Совместимость и монтаж

Боковой вспомогательный контакт совместим только с контакторами Eaton DILM80, DILM95, DILM115, DILM145, DILM185, DILM220, DILM265, DILM320, DILM400, DILM500, DILM630, DILM800, DILM1000, DILM1250, DILM1600, DILM2200, а также с моделью DILM1000-XHI11-SA. Монтаж выполняется путём защёлкивания на специальные направляющие сбоку корпуса контактора. После физического крепления необходимо затянуть винты зажимов для подключения управляющих проводов. Нельзя использовать с другими сериями контакторов - даже если они имеют аналогичный габарит.

Безопасность и стандарты

Изделие соответствует международным стандартам IEC 60947-5-1 и IEC 60947-4-1. Произведено в соответствии с требованиями безопасности для промышленного оборудования. Не предназначен для работы во взрывоопасных средах или при наличии агрессивных химических паров.

Преимущества

• Не требует дополнительных клеммных колодок - всё подключение внутри одного модуля
• Фиксируется механически, что исключает случайное отсоединение при вибрации
• Сохраняет целостность распределительной коробки - не нужен вывод проводов из корпуса контактора
• Поддерживает одновременную работу двух типов цепей: одна для включения, вторая для контроля отключения

Ограничения применения

• Не предназначена для коммутации силовых цепей - только для сигналов управления (до 5 А)
• Не работает при температуре ниже -25 C и выше +60 C
• Недопустимо использование в условиях повышенной влажности без защиты IP54 и выше
• Не совместим с контактными элементами других производителей

Примеры использования

• Система управления конвейером: сигнал от НО-контакта запускает ленту, сигнал от НЗ-контакта сообщает о её остановке
• Автоматический режим насоса: включение насоса через контактор, а вспомогательный контакт подтверждает факт включения PLC
• Аварийная сигнализация: при отказе контактора НЗ-контакт замыкается и активирует световое предупреждение

Практические советы

• Перед установкой проверьте, чтобы контактор был полностью отключён и обесточен
• Используйте провода с жилами не более 2,5 мм2 - большие сечения не войдут в зажим
• При многократном обслуживании рекомендуется периодически проверять затяжку винтов - ослабление вызывает перегрев
• Если вам нужны два одинаковых контакта (например, два НО), используйте две единицы этого изделия - нельзя менять полярность контактов
• При заказе убедитесь, что выбран именно DILM1000-XHI11-SA - другие версии контакторов могут иметь другой форм-фактор
