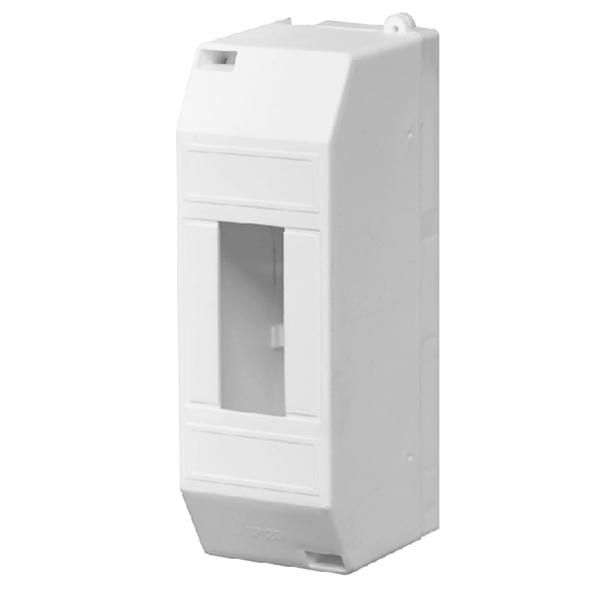

Бокс для автоматических выключателей на 2 модуля Урал Пак БВ-5019042-156

Бокс для автоматического выключателя на 1-2 модуля Урал Пак - компактный корпус из самозатухающего пластика, предназначенный для установки однолинейного или двухмодульного автомата в распределительной коробке, щите или на стене. Артикул бв-5019042-156 обеспечивает надежную фиксацию и доступ к устройству без вскрытия всей системы.

Назначение и область применения

Бокс для автоматического выключателя на 1-2 модуля Урал Пак используется для защиты и удобного обслуживания автоматических выключателей в бытовых, коммерческих и промышленных условиях. Подходит для монтажа в стационарных распределительных щитах, настенных шкафах или внутри стен. Обеспечивает изоляцию токоведущих частей и предотвращает случайное прикосновение к контактам.

Технические характеристики

• Количество модулей: 1–2 (стандартная ширина DIN 35 мм)
• Материал корпуса: самозатухающий термопластик (V-0 по UL 94)
• Степень защиты: IP40 - защита от предметов более 1 мм, но не от воды
• Цвет: белый
• Размеры: соответствуют габаритам типового модульного оборудования
• Фиксация: крепление на DIN-рейку и/или через отверстия для саморезов

Совместимость и монтаж

Бокс совместим со всеми автоматическими выключателями, имеющими ширину 18 мм (1 модуль) или 36 мм (2 модуля). Монтируется на стандартную DIN-рейку 35 мм. Для жесткой фиксации можно использовать два крепежных отверстия по бокам корпуса - подходят саморезы до 4 мм. Крышка открывается на петлях, позволяет проводить осмотр и замену автомата без демонтажа всего устройства. Открытые контакты после установки должны находиться внутри корпуса - внешние провода подводятся через входные канавки.

Безопасность и стандарты

Материал корпуса соответствует требованиям UL 94 V-0 - самозатухание при воздействии открытого пламени. Соответствует нормам безопасности для электроустановок напряжением до 1000 В переменного тока. Не предназначен для использования во взрывоопасных зонах или средах с высокой влажностью.

Преимущества

• Простая установка - не требует специальных инструментов
• Защита от пыли и случайного прикосновения
• Легкий доступ к автомату для диагностики и замены
• Не деформируется при температуре до +60 C
• Экономит место в щите за счет компактных габаритов

Ограничения применения

• Не подходит для установки в помещениях с повышенной влажностью (ванная, улица, подвал без вентиляции)
• Не защищает от попадания воды - не имеет герметичной уплотнительной рамки
• Не рассчитан на использование с автоматами больше 2 модулей
• Не применяется в системах с высокими механическими нагрузками или вибрациями

Примеры использования

• Установка в квартирном щитке для защиты группы розеток
• Изоляция автомата на производственной линии для быстрого отключения
• Монтаж в нишах стен при реконструкции старой проводки
• Временная защита автомата на объектах с недостроенным щитом

Практические советы

• Перед монтажом проверьте, что автомат помещается внутрь корпуса без усилия - допуск по ширине минимальный
• При использовании на DIN-рейке убедитесь, что фиксирующие защелки плотно зацепились
• Не перетягивайте крепежные винты - пластик может треснуть
• Для длительной работы в местах с пылью используйте дополнительно сетчатую крышку или воздушный фильтр
• Артикул бв-5019042-156 - единственный вариант в линейке Урал Пак для 1–2 модулей; другие модели имеют другую вместимость
