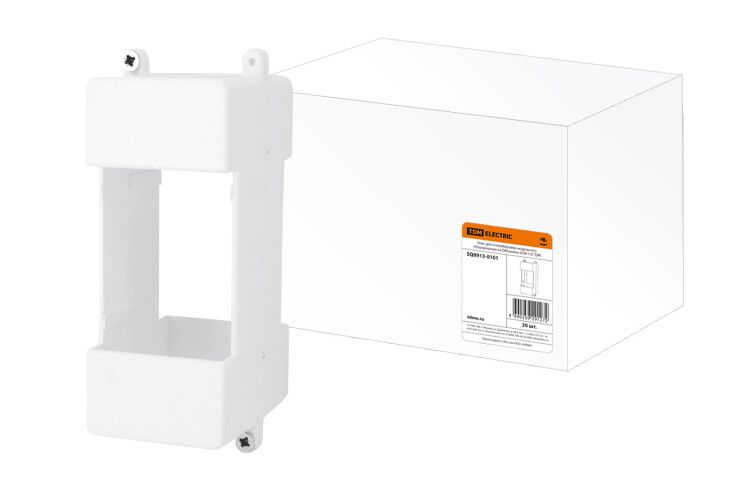

Бокс для опломбировки модульного оборудования на DIN-рейке БОМ 1/2 (ВхШхГ) 228х433х611мм | SQ0913-0101 TDM

Бокс для опломбировки модульного оборудования на DIN-рейке БОМ 1/2 (ВхШхГ) 228х433х611 мм от TDM ELECTRIC - это закрытый корпус для безопасного и законного пломбирования автоматических выключателей и других модульных устройств на DIN-рейке. Применяется в щитовых помещениях жилых, коммерческих и общественных зданий, где требуется контроль доступа к электрооборудованию.

Назначение и область применения

Бокс для опломбировки модульного оборудования на DIN-рейке БОМ 1/2 предназначен для герметичного и запечатываемого оформления группы модульных устройств - например, автоматических выключателей, УЗО, реле - после их установки в электрощите. Это необходимо для соблюдения требований энергонадзорных органов и предотвращения несанкционированного вмешательства в схему.

Подходит для установки в:

• электрощитах в квартирах, частных домах и коттеджах;
• офисных и административных зданиях;
• школах, больницах и других объектах социальной инфраструктуры;
• распределительных шкафах, где требуется фиксация положения автоматов перед сдачей в эксплуатацию.

Технические характеристики

• Размеры (В×Ш×Г): 228 × 433 × 611 мм - позволяет вместить до двух модульных рядов шириной 18 мм каждый (всего 36 модульных мест);
• Материал корпуса: ABS-пластик - самозатухающий, ударопрочный, устойчивый к механическим нагрузкам;
• Степень защиты IP41 - защита от твердых частиц крупнее 1 мм и вертикально падающих капель воды; не предназначена для влажных или outdoor-условий;
• Внутренняя глубина: 39 мм - достаточна для установки однорядных модульных устройств без перегрузки;
• Количество рядов: один - рассчитана на монтаж в один уровень по DIN-рейке;
• Цвет: белый, RAL 9010 - соответствует стандартному цвету электротехнического оборудования;
• Монтаж: открытая установка - крепится к стене или поверхности шкафа болтами через монтажные отверстия в задней стенке.

Совместимость и монтаж

Бокс для опломбировки модульного оборудования на DIN-рейке БОМ 1/2 совместим с любыми модульными устройствами, установленными на стандартную DIN-рейку 35 мм. Корпус имеет внутреннюю рейку, на которую можно закрепить устройства без дополнительных адаптеров.

Установка выполняется следующим образом:

1. На DIN-рейку монтируются все необходимые автоматы, УЗО и другие элементы;
2. Рейка с оборудованием помещается внутрь корпуса;
3. Корпус фиксируется к стене или шкафу с помощью четырёх крепёжных отверстий в задней панели;
4. Фронтальная крышка закрывается и опломбируется - обычно с использованием специальных пломб или клеевых этикеток.

Не требует доработки самого оборудования - работает с готовыми модулями.

Безопасность и стандарты

Корпус изготовлен из самозатухающего ABS-пластика, что снижает риск распространения горения при перегреве или КЗ. Соответствует требованиям безопасности для внутрипомещений. Степень защиты IP41 обеспечивает базовую защиту от пыли и случайного контакта с влагой - однако не рекомендовано для установки в сырых помещениях, на улице или в цехах с повышенной влажностью.

Преимущества

• Позволяет пломбировать сразу два ряда модульных устройств - экономит место и время при проверке;
• Не требует изменения схемы или замены оборудования - просто надевается сверху;
• Высокая прочность материала - выдерживает удары и давление при обслуживании;
• Легкий вес и простота монтажа - снижают трудозатраты при комплектации щитов;
• Чёткая визуализация состояния - белый цвет и прямолинейный дизайн позволяют легко контролировать целостность пломбы.

Ограничения применения

• Не подходит для установки в условиях постоянной влажности, на улице или в помещениях с классом защиты выше IP41 - например, в подвалах, банях, на производстве с мойкой оборудования;
• Внутренняя глубина 39 мм не позволяет использовать габаритные устройства с большими клеммниками или внешними переходниками;
• Не предназначен для многоразовой установки - после вскрытия и опломбирования восстановить первоначальное состояние невозможно без замены пломбы;
• Не содержит встроенной вентиляции - не используется там, где есть значительное тепловыделение от оборудования.

Примеры использования

• Электрощит в новостройке: после монтажа всех автоматов и УЗО - бокс БОМ 1/2 надевается на всю группу, опломбируется и передаётся заказчику с подписью исполнителя;
• Общественный шкаф в школе: чтобы исключить возможность отключения света в классе, весь набор автоматов закрывается одним боксом и опломбировывается;
• Щитовая в коттедже: владелец не может самостоятельно отключить питание насоса или системы отопления - бокс гарантирует сохранность схемы.

Практические советы

• Перед установкой убедитесь, что суммарная ширина модулей не превышает 36 единиц (18 мм каждая) - иначе они не поместятся в корпус;
• Используйте только однорядные устройства - двойные модули (например, 2P+УЗО) могут не войти по глубине;
• При монтаже в металлическом шкафу - не забудьте про заземление корпуса, хотя он сделан из пластика, его крепёж может быть проводящим;
• Выбирайте пломбу с уникальным номером и регистрируйте её - это важно для документального подтверждения целостности схемы;
• Бокс для опломбировки модульного оборудования на DIN-рейке БОМ 1/2 от TDM ELECTRIC (артикул sq0913-0101) - идеальный выбор для типовых проектов, где важны скорость, надёжность и соответствие нормам.
