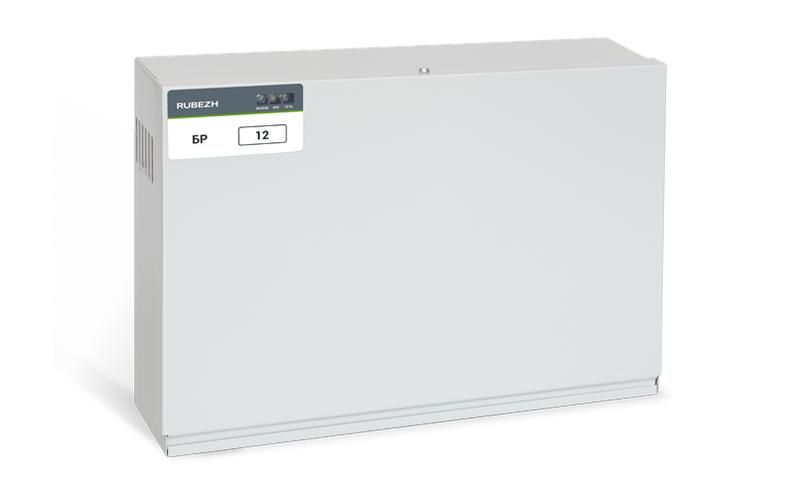

Бокс резервного электропитания БР 12 2х17 Рубеж ЗС000021828 Rbz-045568

Бокс резервного электропитания 12 В 2х17 Ач от компании Рубеж (арт. rbz-045568) предназначен для автономного питания устройств при отключении основной сети. Он работает совместно с источниками бесперебойного питания ИВЭПР 12/2, 12/3,5 и 12/5, обеспечивая длительную работу за счёт двух встроенных аккумуляторов емкостью по 17 Ач каждый.

Назначение и область применения

Бокс резервного электропитания 12 В 2х17 Ач используется для увеличения времени автономной работы источников бесперебойного питания (ИВЭПР) при отсутствии сетевого напряжения. Устройство не является самостоятельным источником энергии - оно лишь расширяет возможности существующего оборудования.

Подходит для установки в объектах с нестабильным электроснабжением: насосные станции, системы видеонаблюдения, серверные шкафы, промышленные контроллеры, пункты управления коммуникационными системами.

Технические характеристики

• Выходное напряжение: 13,65 В постоянного тока (при зарядке); 12 В при питании от АКБ
• Ёмкость аккумуляторов: 2 × 17 Ач (герметичные свинцово-кислотные)
• Максимальный выходной ток: 5 А
• Входное напряжение: 140–265 В переменного тока, 50 Гц
• Защита от переполюсовки: есть
• Плавкий предохранитель: 5 А (на выходе)
• Индикация: LED-индикаторы СЕТЬ, ВЫХОД, ЗАРЯД
• Состояние заряда: индикатор ЗАРЯД горит при токе заряда ≥ 0,25 А; гаснет при полном заряде
• Минимальное напряжение для начала заряда: 10 В на АКБ
• Автоматическое отключение заряда: при достижении 13,65 В
• Формирование сигнала «Авария»: через сухой контакт реле

Совместимость и монтаж

Бокс резервного электропитания 12 В 2х17 Ач совместим исключительно с моделями ИВЭПР 12/2, 12/3,5 и 12/5. Подключение осуществляется по схеме:

• На вход - сеть 230 В (~50 Гц)
• На выход - клеммы «+Р» и «–Р» источника ИВЭПР

Для минимизации потерь напряжения рекомендуется использовать медные провода сечением не менее 1,5 мм2 и минимальной длины между боксом и ИВЭПР. Оба аккумулятора должны быть одного типа и ёмкости - смешивание батарей разной ёмкости недопустимо.

Установка выполняется в закрытых помещениях с температурой от +5 C до +40 C. Корпус выполнен из стали - требует фиксации на стене или платформе.

Безопасность и стандарты

Бокс имеет гальваническую развязку между входом, выходом и корпусом - исключает риск поражения током при пробое изоляции. Защищён от короткого замыкания на выходе (плавкий предохранитель 5 А) и от неверного подключения полярности аккумуляторов. Автоматическая защита активируется при напряжении на АКБ ниже 10,4 В - предотвращает глубокий разряд, который выводит батареи из строя.

Преимущества

• Стабильная работа при колебаниях напряжения в сети (140–265 В)
• Быстрая зарядка даже крупных аккумуляторов благодаря оптимизированному алгоритму
• Интегрированная система диагностики: три индикатора и сигнал «Авария»
• Возможность параллельного подключения нескольких боксов для увеличения резерва
• Герметичные АКБ не требуют обслуживания - не нуждается в доливке жидкости

Ограничения применения

• Не применяется как самостоятельный источник питания - только как дополнение к ИВЭПР
• Не заряжает аккумуляторы с напряжением ниже 10 В - такие батареи считаются неисправными
• Максимальный ток нагрузки ограничен 5 А - нельзя подключать мощные потребители (например, двигатели, нагреватели)
• Не рассчитан на работу при температурах ниже +5 C и выше +40 C
• Не допускается использование батарей других типов (Li-Ion, NiMH и т.п.) - только свинцово-кислотные

Примеры использования

• Система видеонаблюдения на удаленном участке - при отключении электроэнергии продолжает работать 10–12 часов
• Контроллер технологического оборудования на заводе - обеспечивает безопасную остановку при скачках напряжения
• Шкаф связи в частном доме - поддерживает работу маршрутизатора и телефонии во время перебоев
• Насосная станция водоснабжения - позволяет закончить цикл слива воды после отключения сети

Практические советы

• Перед первым использованием проверьте напряжение на каждой АКБ - оно должно быть выше 10 В, иначе заряд не начнётся
• Заменяйте аккумуляторы одновременно - старая батарея снижает эффективность новой
• Проверяйте состояние предохранителя F1 при появлении сигнала «Авария» без видимых причин
• Не открывайте корпус - внутренняя плата не предназначена для сервисного обслуживания пользователем
• При длительном хранении (более месяца) периодически подключайте бокс к сети - чтобы поддерживать заряд АКБ
• Для максимальной надёжности используйте только оригинальные аккумуляторы 12 В / 17 Ач - аналоги могут не подходить по характеристикам зарядки
