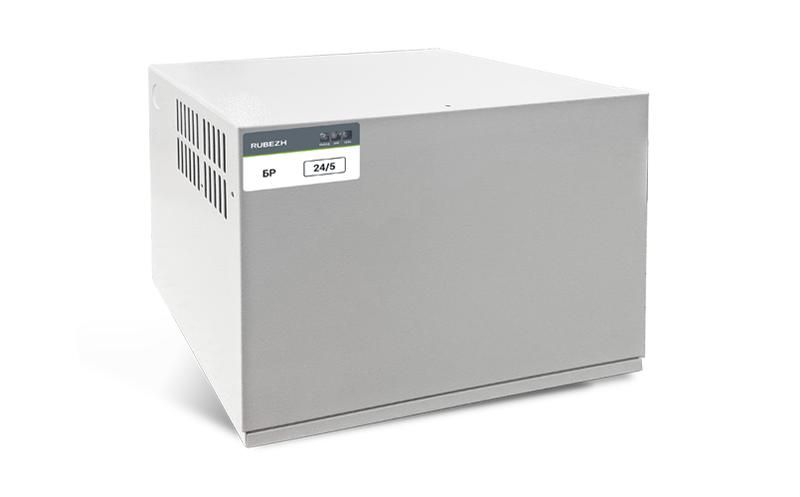

Бокс резервного электропитания БР 24 2х40 Рубеж ЗС000033271 Rbz-045582

Бокс резервного электропитания 24 В 2х40 А от компании Рубеж (арт. rbz-045582) предназначен для автономного питания устройств на базе ИВЭПР 24 В при отключении основной сети. Он работает как дополнительный аккумуляторный модуль, а не как самостоятельный источник энергии.

Назначение и область применения

Бокс резервного электропитания 24 В 2х40 А используется исключительно в паре с источниками бесперебойного питания серии ИВЭПР 24/1,5; ИВЭПР 24/2,5; ИВЭПР 24/3,5; ИВЭПР 24/5. Его задача - продлевать время автономной работы этих устройств за счёт подключённых аккумуляторов. Подходит для систем управления, автоматизации, связи и оборудования в условиях нестабильного электроснабжения - например, на объектах в сельской местности, на производстве, в насосных станциях или на железнодорожных участках.

Технические характеристики

• Выходное напряжение: 26,8 В (суммарное от двух последовательно соединённых АКБ)
• Входное напряжение: 140–265 В переменного тока, 50 Гц
• Тип технологии: Off-line (резервная схема) - питание от сети при её наличии, переход на АКБ при отключении
• Количество выходных клемм: одна пара (+Р, –Р)
• Количество аккумуляторных слотов: два (по 12 В каждый)
• Зарядное напряжение на каждую АКБ: 13,65 В
• Максимальный выходной ток: 5 А
• Защита от КЗ выхода: плавкий предохранитель 5 А
• Индикация: три светодиода - СЕТЬ, ВЫХОД, ЗАРЯД
• Функция «Авария»: сухой контакт реле (выдает сигнал при отказе сети, АКБ, перегрузке или предохранителя)

Совместимость и монтаж

Бокс резервного электропитания 24 В 2х40 А подключается только к клеммам +Р и –Р источников ИВЭПР 24 В. Никаких розеток C13, C19 или SCHUKO он не имеет - все подключения выполняются через клеммы. Устанавливается отдельно стояще, рядом с ИВЭПР. Для минимизации потерь напряжения между боксом и ИВЭПР используйте медный провод сечением не менее 1,5 мм2 и как можно меньшей длины. Обязательно устанавливайте две герметичные свинцово-кислотные АКБ по 12 В с одинаковой ёмкостью. Разрешено подключение нескольких боксов к одному ИВЭПР для увеличения резерва времени.

Безопасность и стандарты

Бокс резервного электропитания 24 В 2х40 А обеспечивает:

• Гальваническую развязку выходных клемм от корпуса и сети
• Автоматическую защиту от переполюсовки АКБ
• Защиту от КЗ на выходе и на клеммах аккумуляторов
• Отказ от зарядки АКБ с напряжением ниже 10 В - такие батареи считаются неисправными

Не содержит внутренних механизмов, требующих обслуживания. Корпус выполнен из металла - обеспечивает механическую прочность и экранирование.

Преимущества

• Стабильно заряжает АКБ даже при колебаниях сети от 140 до 265 В - идеально для регионов с плохим электроснабжением
• Увеличивает время автономной работы ИВЭПР пропорционально ёмкости установленных аккумуляторов
• Поддерживает контроль состояния системы через индикаторы и сухой контакт «Авария»
• Легко масштабируем - можно подключить несколько боксов к одному ИВЭПР
• Не требует программирования или настройки - работает автоматически

Ограничения применения

• Не является самостоятельным источником питания - нельзя подключать нагрузку напрямую к выходу +Р/-Р без ИВЭПР
• Максимальный ток нагрузки ограничен 5 А - не подходит для мощных потребителей
• Не принимает к зарядке АКБ с напряжением ниже 10 В - глубоко разряженные батареи необходимо заменить
• Не совместим с литий-ионными или другими типами аккумуляторов - только свинцово-кислотные 12 В
• Не имеет встроенных розеток - требуется внешнее подключение к ИВЭПР

Примеры использования

• Система видеонаблюдения на удаленном объекте с ИВЭПР 24/5 и двумя боксами БР24 - обеспечивает работу 8 часов вместо 2
• Контроллер доступа на границе региона с частыми отключениями - бокс резервного электропитания 24 В 2х40 А гарантирует непрерывную работу при сбоях сети
• Автоматизация тепловых пунктов - бокс удваивает резерв времени ИВЭПР при использовании двух АКБ по 100 А·ч

Практические советы

• Выбирайте АКБ с емкостью 20–100 А·ч - слишком маленькая ёмкость не даст нужного резерва, слишком большая - не успеет зарядиться за ночь
• Проверяйте напряжение новых АКБ перед установкой - оно должно быть выше 10 В, иначе бокс не начнёт зарядку
• При появлении индикатора «Авария» проверьте целостность предохранителя, наличие и состояние АКБ, и напряжение на входе
• Не закрывайте бокс крышкой или материалами, препятствующими теплоотводу - даже при низкой нагрузке элементы нагреваются
• При длительном хранении - отсоедините АКБ и заряжайте их раз в 2–3 месяца, чтобы избежать сульфатации пластин
