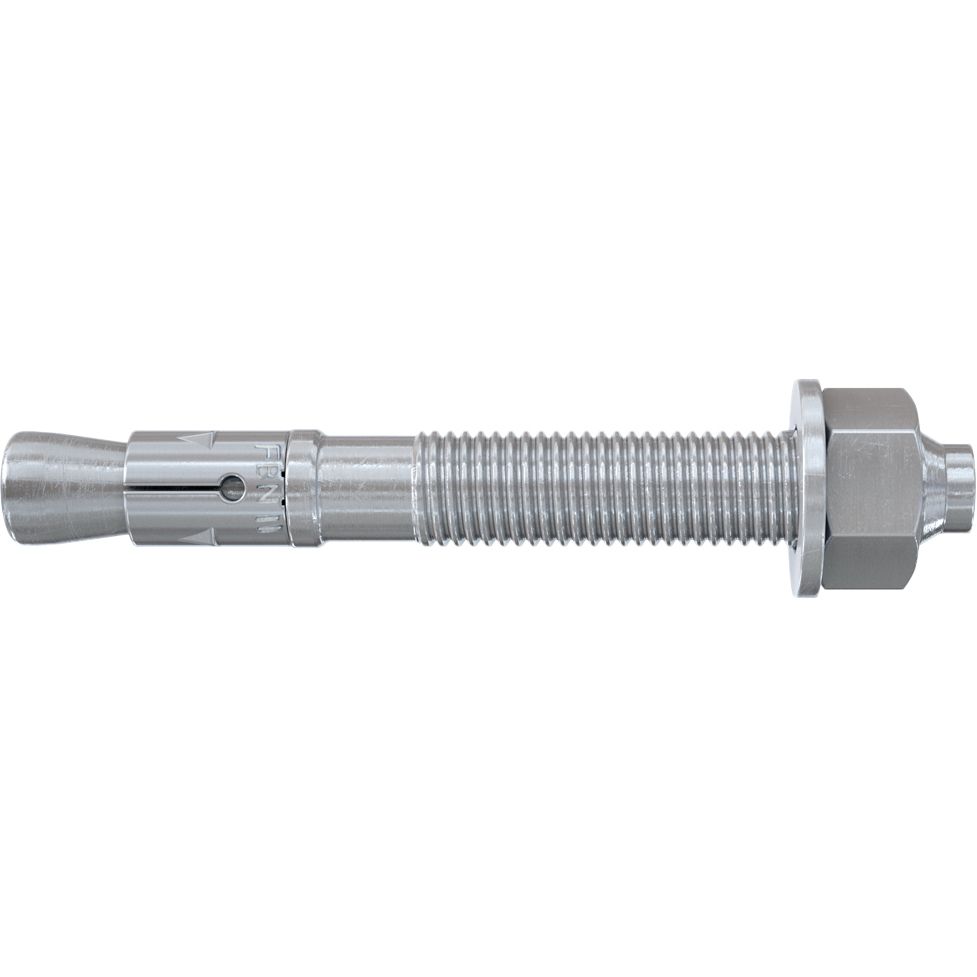

Болт анкерный FBN II 10/20 (10х96) - 40851 Fisher

Болт анкерный FBN II 10/20 (10х96) с гайкой от Fischer - надежное клиновое крепление для монтажа оборудования и конструкций в бетонных и каменных основаниях. Артикул 40851 рассчитан на постоянные нагрузки и подходит как для новых строительных работ, так и для ремонта существующих объектов.

Назначение и область применения

Болт анкерный FBN II 10/20 (10х96) с гайкой предназначен для фиксации тяжелых элементов в нерастянутом бетоне класса от C20/25 (В25) до C50/60 (В60) и плотном строительном камне. Подходит для крепления: обрешеток, кронштейнов, консолей, лестничных маршей, перил, ограждений, кабельных систем, светильников, ворот и фасадных конструкций.

Технические характеристики

• Тип: клиновой анкер с внутренней резьбой
• Резьба: М10
• Диаметр стержня: 10 мм
• Общая длина: 96 мм
• Материал: углеродистая сталь
• Покрытие: цинк - защищает от коррозии в помещениях и при умеренной влажности
• Установочная глубина: 20 мм (маркирована на торце анкера)
• Количество в упаковке: 50 штук
• Масса упаковки: около 3 кг

Совместимость и монтаж

Болт анкерный FBN II 10/20 (10х96) с гайкой совместим с предварительным и сквозным способом монтажа. Также допускается дистанционный монтаж благодаря длинной резьбе - это позволяет компенсировать погрешности в расположении крепежных точек.

Для правильной установки:

• Сверлите отверстие диаметром 12 мм - точно соответствует требуемому для клинового действия.
• Заглубите анкер на 20 мм - контролируйте по маркировке на торце.
• Перед затяжкой установите гайку так, чтобы болт выступал на ~3 мм - это обеспечит полноценное расширение распорной втулки.
• Затягивайте гайку ключом до момента, когда распорный элемент полностью сядет в отверстие - слышится характерный щелчок.
• Для массового монтажа рекомендован инструмент FABS - он повышает скорость и точность установки.

Безопасность и стандарты

• Сертифицирован по европейскому стандарту ETA (European Technical Approval)
• Подтвержден класс огнестойкости R120 - сохраняет несущую способность в течение 120 минут при воздействии открытого пламени

Преимущества

• Высокая несущая способность за счет равномерного распределения нагрузки через клиновой механизм
• Длинная резьба (до 96 мм) позволяет регулировать положение крепимого элемента даже после установки анкера
• Цинковое покрытие снижает риск коррозии в сухих и умеренно влажных средах
• Четкая маркировка установочной глубины исключает ошибки при монтаже
• Поддерживает работу в широком диапазоне прочностных классов бетона - от B25 до B60

Ограничения применения

• Не применяется в трещиноватом бетоне, легком бетоне, пеноблоке или других пористых материалах
• Не предназначено для использования в условиях постоянного контакта с водой или агрессивными химическими веществами - цинковое покрытие недостаточно для таких сред
• Не подходит для крепления в металле, дереве или пластике - работает только в бетоне и плотном камне
• Требуется соблюдение минимальных расстояний между анкерами и краями основания - см. документацию Fischer

Примеры использования

• Крепление несущих стоек к бетонному полу в производственном цеху
• Установка лестничных маршей в жилом доме с бетонными плитами перекрытия
• Фиксация кронштейнов для наружного освещения на фасаде из бетонных панелей
• Монтаж системы кабельных каналов на потолке в офисном помещении
• Установка ограждений на террасах и балконах с бетонными основаниями

Практические советы

• Перед монтажом всегда проверяйте качество бетона - поверхность должна быть цельной, без видимых трещин и осыпающихся участков
• Используйте сверло с алмазным напылением или победитовым наконечником - это продлит срок службы инструмента и обеспечит чистое отверстие
• Не используйте старые или деформированные гайки - они могут не обеспечить нужного усилия затяжки
• При работе в вертикальных поверхностях закрепляйте анкер временно, пока не будет завершена затяжка - иначе он может выпасть
• Храните упаковку в сухом месте - даже цинковое покрытие со временем окисляется при повышенной влажности
