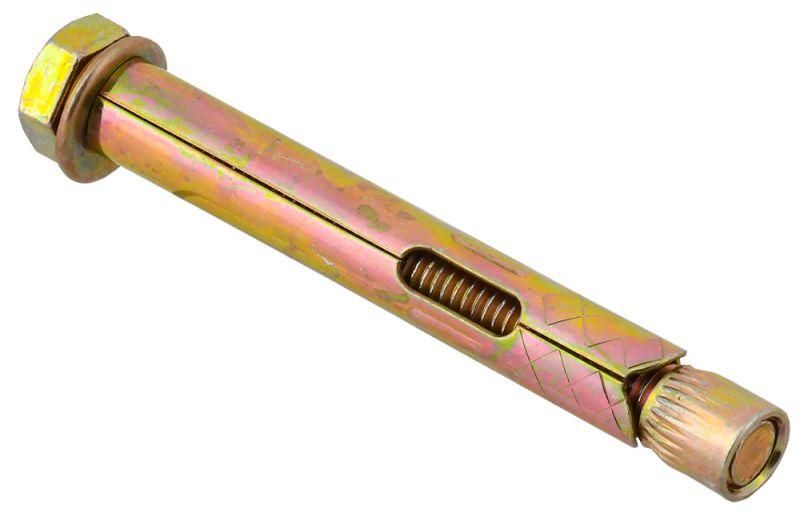

Болт анкерный М8/10х100 | CMZ10-AB-10-100 IEK

Анкерный болт IEK (ИЭК) артикул cmz10-ab-10-100 предназначен для прочного крепления элементов к плотным основаниям - бетону, кирпичу или натуральному камню. Его компактная форма позволяет монтировать конструкции без выступающих частей за пределы поверхности, что особенно удобно в ограниченном пространстве.

Назначение и область применения

Анкерный болт IEK (ИЭК) артикул cmz10-ab-10-100 используется там, где требуется надёжное фиксирующее соединение с жёсткими материалами. Подходит для крепления:

• консолей и кронштейнов;
• подвесных конструкций;
• кабельных лотков;
• осветительных приборов;
• трубопроводов водоснабжения и канализации;
• перил, поручней и других ограждений.

Основание должно быть сплошным: бетон, полнотелый кирпич или натуральный камень. Не применяется в газоблоке, пеноблоке, пустотелых плитах или деревянных конструкциях.

Технические характеристики

• Резьба: M8 - совместима с гайками и шайбами стандарта ISO M8;
• Длина: 100 мм - включает всю рабочую часть до головки;
• Тип исполнения: втычной - устанавливается в заранее просверленное отверстие;
• Материал: сталь класса прочности 8.8 - обеспечивает высокую механическую нагрузку на разрыв и срез;
• Монтажная толщина: 40 мм - минимальная толщина материала, который можно закрепить между головкой и распорной зоной;
• Покрытие: гальваническое цинковое с пассивацией желтого цвета - защищает от коррозии в условиях повышенной влажности, но не предназначено для постоянного контакта с водой или агрессивными средами.

Совместимость и монтаж

Установка требует предварительного сверления отверстия диаметром 10 мм - соответствует внешнему диаметру расширяемой части анкера. Отличается от обычных болтов тем, что после забивания в отверстие внутренний механизм расклинивается, создавая силовое сцепление с основанием.

Необходимые инструменты: перфоратор, сверло Ø10 мм, ключ на 13 мм для затяжки гайки. Установка возможна двумя способами:

• Предварительный монтаж - анкер вставляется в отверстие до монтажа детали, затем через отверстие в детали заводится гайка и затягивается;
• Сквозной монтаж - деталь одевается на анкер, потом вся сборка вводится в отверстие и затягивается.

Шестигранная головка остаётся на уровне поверхности - никаких выступающих элементов выше монтируемой плоскости.

Безопасность и стандарты

Произведён из стали согласно требованиям GOST 1759-70 (класс 8.8). Соответствует нормам безопасности для статических нагрузок в строительстве. Не имеет сертификации для применений в взрывоопасных зонах или объектах с особыми требованиями к пожаростойкости.

Преимущества

• Высокая несущая способность благодаря механизму расклинивания в основе;
• Цинковое покрытие продлевает срок службы в помещениях с умеренной влажностью;
• Компактная форма - не занимает лишнего места над монтируемой поверхностью;
• Простота монтажа - не требуются специальные инструменты, доступен даже домашним мастерам.

Ограничения применения

• Не для мягких, пористых или пустотелых материалов (газобетон, пеноблок, пустотелая керамика);
• Не рекомендован для мест с постоянным воздействием воды (например, внутри труб, подземных коллекторов);
• Запрещена установка в треснувших или рассыпающихся участках основания;
• Не подходит для динамических или ударных нагрузок - например, рядом с работающими машинами с вибрацией;
• Покрытие не гарантирует долговечность во внешних условиях без защиты от осадков.

Примеры использования

• Крепление светильника к потолку из железобетона в офисе;
• Фиксация кабельного лотка на стене в подвале здания;
• Установка металлического поручня в туалете с кирпичной кладкой;
• Подвес системы водосброса на бетонную стену в котельной.

Практические советы

• Перед установкой проверьте глубину отверстия - она должна быть минимум на 5–10 мм больше длины анкера (100 мм), чтобы исключить контакт с дном;
• Очистите отверстие от пыли перед вставкой анкера - используйте щётку или воздух под давлением;
• Не переусердствуйте при затяжке гайки - максимальный момент около 15 Нм; перегрузка может повредить резьбу или вызвать растрескивание основания;
• Если нужна большая нагрузка - используйте пару таких анкеров вместо одного более крупного;
• Для длительной эксплуатации вне помещений - дополнительно герметизируйте место входа анкера силиконовым составом.
