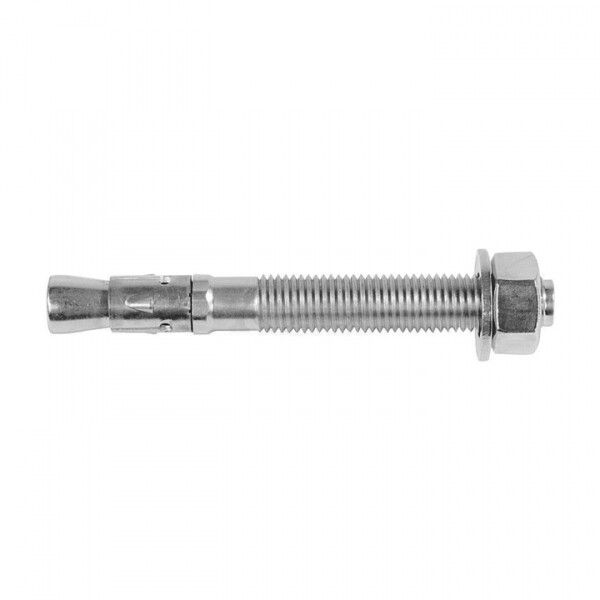

Болт анкерный с гайкой М8/10*50 | abgm10x50 EKF

Болт анкерный с гайкой М8/10 х 50 от EKF - надежный вставной крепеж из стали с гальваническим покрытием, предназначенный для фиксации кабельных трасс, лотков и других элементов на бетонных и каменных основаниях. Артикул abgm10x50 входит в серию MF-Line и обеспечивает прочное соединение даже при значительных механических нагрузках.

Назначение и область применения

Болт анкерный с гайкой М8/10 х 50 используется для крепления кабельных лотков, монтажных профилей, коробов и другого оборудования к твердым основаниям - бетону, кирпичу, натуральному камню. Применяется в системах, где требуется быстрый и надежный монтаж, например, в распределительных щитах, на производстве, в офисных зданиях и жилых комплексах. Подходит для установки внутри помещений и в защищённых наружных условиях.

Технические характеристики

• Диаметр резьбы: 8 мм - совместим с гайками и шайбами стандарта M8
• Длина: 50 мм - оптимальна для большинства типовых кабельных систем
• Диаметр сверления: 10 мм - требует перфоратора с насадкой 10 мм
• Минимальная глубина отверстия: 50 мм - отверстие должно быть точно этой глубины или больше
• Тип крепежа: вставной анкер - работает за счет расширения в отверстии
• Материал: сталь - высокая прочность, устойчивость к деформации
• Покрытие: гальваническое - антикоррозийная защита, подходит для средней влажности
• Допустимая нагрузка на растяжение: 2,5 кН - выдерживает до 250 кг силы на вырывание
• Выдергивающая нагрузка: 18 кН - способен противостоять усилиям до 1800 кг
• Размер ключа: 10 мм - для затяжки гайки нужен рожковый или накидной ключ на 10
• Гарантийный срок: 36 месяцев - подтверждает долговечность материала

Совместимость и монтаж

Болт анкерный с гайкой М8/10 х 50 совместим с крепежными элементами серии MF-Line от EKF, включая кронштейны, хомуты и планки для лотков. Для монтажа:

• Сверлите отверстие диаметром 10 мм и глубиной не менее 50 мм
• Удалите пыль и debris из отверстия с помощью компрессора или щётки
• Вставьте анкер до упора - он автоматически раскроется при затяжке гайки
• Затяните гайку ключом на 10 мм до плотного прилегания к поверхности

Не используйте для пористого бетона, пеноблоков или пустотелых стен - анкер не сможет надёжно закрепиться.

Безопасность и стандарты

Изделие соответствует требованиям к качеству крепежа для электромонтажных работ. Гальваническое покрытие обеспечивает соответствие нормам по коррозионной стойкости в помещениях с умеренной влажностью. Сертифицировано для использования в системах, соответствующих ГОСТ 24379.0–80 и DIN 445.

Преимущества

• Высокая несущая способность - выдергивающая нагрузка 18 кН делает его одним из самых прочных в классе M8
• Простота монтажа - не требует специального инструмента, кроме перфоратора и ключа на 10 мм
• Совместимость с продукцией EKF - легко интегрируется в существующие системы кабельных трасс
• Защита от коррозии - гальваническое покрытие продлевает срок службы в сравнении с обычным цинком

Ограничения применения

• Не применяйте в легкопористых или ячеистых бетонах (например, газобетон, пенобетон)
• Не рекомендован для постоянного контакта с открытой водой или агрессивными химическими средами
• Не подходит для крепления на деревянных или пластиковых поверхностях
• Глубина отверстия должна быть минимум 50 мм - меньшая глубина снижает несущую способность на 40–60%

Примеры использования

• Фиксация металлических кабельных лотков к потолку в серверной комнате
• Установка монтажных направляющих для распределительных щитов на бетонной стене
• Крепление корпусов автоматических выключателей к стенам в производственном цеху
• Монтаж кабельных каналов в подземных переходах с контролируемой влажностью

Практические советы

• Перед монтажом проверьте, что отверстие чистое - пыль снижает сцепление анкера
• Не переусердствуйте при затяжке гайки - перетяжка может повредить резьбу или вызвать растрескивание бетона
• Для многократного демонтажа лучше использовать болты с фланцем или съемные анкеры
• Артикул abgm10x50 часто заказывают в паре с гайками M8 и шайбами - комплектация “Прочее” предполагает наличие только самого болта
• При работе в местах с возможным попаданием воды - дополняйте систему герметиками или термоусадочными трубками
