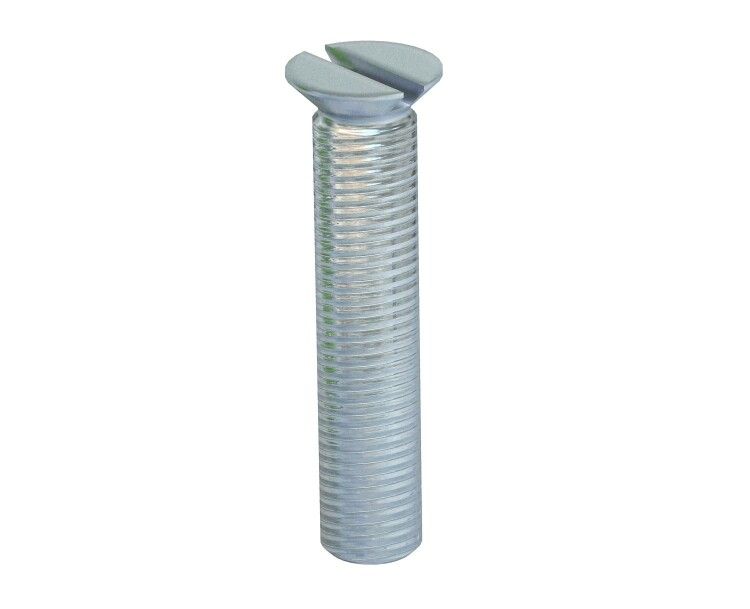

Болт для крепления крышки монтажного основания 4x20 мм (сталь) (DBS DUG) | 7400559 OBO Bettermann

Болт/винт для крепления крышки монтажного основания 4x20 мм (сталь) от OBO BETTERMANN - это надёжный крепёж для фиксации крышек на монтажных основаниях серий UZD-3 и UGD-3. Артикул 7400559 обеспечивает точную совместимость с оборудованием OBO Bettermann, подходящий для промышленной автоматизации и распределительных устройств.

Назначение и область применения

Этот винт предназначен исключительно для крепления крышек на монтажных основаниях UZD-3 и UGD-3. Он используется в электротехнических шкафах, щитах управления и распределительных устройствах, где требуется быстрая и надёжная фиксация защитных элементов. Применяется в условиях промышленных объектов, транспорта, энергетики и автоматизированных систем.

Технические характеристики

• Диаметр: 4 мм
• Длина: 20 мм
• Материал: сталь
• Тип изделия: винт
• Форма головки: потайная - позволяет утопить винт в поверхности, не выступая над уровнем крышки
• Зашита покрытие: гальваническое цинкование - защищает от коррозии в средах с повышенной влажностью
• Тип шлица: прямой - совместим со стандартными плоскими отвертками
• Производитель: DBS DUG (серия крепёжа OBO Bettermann)

Совместимость и монтаж

Винт 7400559 точно соответствует посадочным местам на крышках монтажных оснований UZD-3 и UGD-3. Для установки используйте отвертку с плоским жалом. Глубина резьбового отверстия в основании рассчитана именно под эту длину - перегибать или использовать более длинные винты нельзя. Установка выполняется вручную; затяжка до упора без избыточного усилия.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и коррозионной стойкости, предъявляемым к комплектующим OBO Bettermann. Соответствие DIN EN ISO 4762 для винтов с потайной головкой и прямым шлицем. Напряжение и ток не применяются - изделие не является электроизоляционным элементом.

Преимущества

• Цинковое покрытие повышает срок службы в помещениях с высокой влажностью
• Потайная форма головки не мешает закрыванию крышки и снижает риск травмирования
• Стандартный прямой шлиц обеспечивает доступность инструментов - не требует специальных насадок
• Высокая точность изготовления гарантирует плотное прилегание крышки без люфтов

Ограничения применения

• Не предназначена для нагрузок выше механического крепления - не используется для передачи силы или момента
• Не подходит для внешних установок без дополнительной защиты от агрессивной среды (например, морского воздуха)
• Не заменяет болты с метрической резьбой большего диаметра - несовместим с другими типами оснований
• Не рекомендован для многократного демонтажа свыше 10–15 циклов - возможна деформация резьбы

Примеры использования

• Установка крышки на монтажное основание UZD-3 в щите управления станком
• Фиксация защитной пластины на распределительном шкафу UGD-3 в цехе
• Ремонт или модернизация существующих шкафов OBO Bettermann с заменой старых крепёжных элементов

Практические советы

• Перед монтажом проверьте, что отверстие в крышке и основании чистые - грязь может помешать правильному завинчиванию
• Не используйте ударные отвертки - есть риск повредить потайную головку
• При замене всегда берите оригинальный артикул 7400559 - аналоги могут иметь отличия в длине или форме головки
• Храните в сухом месте - даже с цинковым покрытием длительный контакт с водой снижает долговечность
• Для массовой сборки можно применять магнитные насадки - они удобны при работе с маленькими винтами
