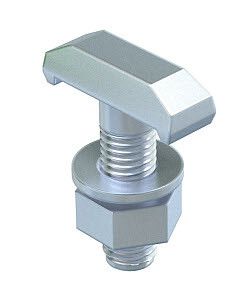

Болт с Г-образной головкой M12x30mm (MS50HB M12x30 A4) | 1148276 OBO Bettermann

Болт с Г-образной головкой M12x30 мм MS50HB A4 - это специализированный крепёж из нержавеющей стали для фиксации монтажных реек и шин на металлических поверхностях. Бренд OBO Bettermann предлагает этот болт как часть системы крепления для распределительных устройств, где важны коррозионная устойчивость и точная посадка.

Назначение и область применения

Болт с Г-образной головкой M12x30 мм MS50HB A4 предназначен исключительно для крепления монтажных реек стандарта MS50, таких как DIN-рейки или шины в электрощитах. Его форма позволяет зафиксировать рейку без дополнительных элементов - головка плотно входит в паз профиля, а резьба M12 обеспечивает надёжную затяжку через гайку или резьбовое отверстие в основании.

Подходит для установки в промышленных щитах, на стендах оборудования, в системах автоматизации и других местах, где требуется долговечный и химически стойкий крепёж.

Технические характеристики

• Тип изделия: болт с Г-образной головкой
• Резьба: M12, шаг 1,75 мм (метрическая, стандартная)
• Длина резьбовой части: 30 мм
• Ширина головки: 13 мм - соответствует ширине паза профиля MS50
• Материал: нержавеющая сталь V4A (A4) - высокая коррозионная стойкость, подходит для агрессивных сред
• Покрытие: необработанная поверхность - без антикоррозийного или декоративного слоя
• Стандарт: MS50HB - спецификация OBO Bettermann для крепления к монтажным рейкам

Совместимость и монтаж

Болт совместим только с монтажными рейками типа MS50, имеющими продольный паз шириной 13 мм. Он не подходит для стандартных DIN-реек 35 мм, так как имеет другую форму головки и размеры.

Установка:

• Г-образная головка вставляется в паз рейки до упора;
• Рейка с закреплённым болтом устанавливается на плоскую поверхность (панель, корпус);
• Через резьбу M12 болт затягивается гайкой или вворачивается в предварительно подготовленное резьбовое отверстие;
• Затяжка должна быть достаточной для фиксации, но без перегрузки - материал нержавеющей стали чувствителен к деформации при чрезмерном моменте.

Безопасность и стандарты

Изделие соответствует внутреннему стандарту OBO Bettermann MS50HB. Материал V4A (A4) соответствует EN 10088-1 и ISO 3506-1 для нержавеющих сталей, что гарантирует соответствие требованиям безопасности в электроустановках.

Преимущества

• Высокая коррозионная стойкость благодаря материалу V4A - идеально для помещений с повышенной влажностью, химическими испарениями или частой мойкой;
• Форма головки исключает проворачивание при монтаже - не требуются дополнительные зажимы или фиксаторы;
• Прямая совместимость с сериями профилей MS50 от OBO Bettermann - минимизирует риск ошибок при комплектации;
• Отсутствие покрытия снижает риск отслоения и загрязнения контактов в электротехнических системах.

Ограничения применения

• Не применяется для крепления к деревянным, пластиковым или пористым поверхностям - нужна твёрдая основа с возможностью резьбового соединения;
• Не подходит для стандартных DIN-реек 35 мм - головка слишком узкая и не зацепится;
• Не рекомендован для циклических нагрузок или вибраций без дополнительной фиксации - при длительной работе в условиях тряски возможна самопроизвольная открутка;
• Необработанная поверхность требует осторожного обращения - при механическом воздействии может образоваться микроскопическая царапина, которая в агрессивной среде потенциально станет очагом коррозии.

Примеры использования

• Крепление монтажной рейки внутри промышленного щита управления в пищевой промышленности;
• Фиксация шины питания в морских или морозостойких устройствах;
• Установка модульных компонентов (Автоматические выключатели, УЗО) на вертикальную панель в помещениях с высокой влажностью;
• Альтернатива сварке в случаях, когда нельзя повредить основание или требуется демонтаж.

Практические советы

• Перед монтажом проверьте глубину паза в рейке - он должен полностью вместить головку болта без зазора;
• Используйте гайку с плоской шайбой, чтобы равномерно распределить усилие и избежать вдавливания материала;
• Если монтаж выполняется в агрессивной среде, периодически осматривайте места крепления на предмет следов коррозии - даже V4A может подвергаться локальному воздействию хлоридов;
• Для замены используйте оригинальный болт OBO Bettermann MS50HB M12x30 A4 - аналоги с другими формами головки могут не войти в паз или вызвать перекос рейки;
• Не используйте инструменты с жесткими клещами - они могут повредить грань головки; лучше применять торцевые ключи или рожковые ключи подходящего размера.
