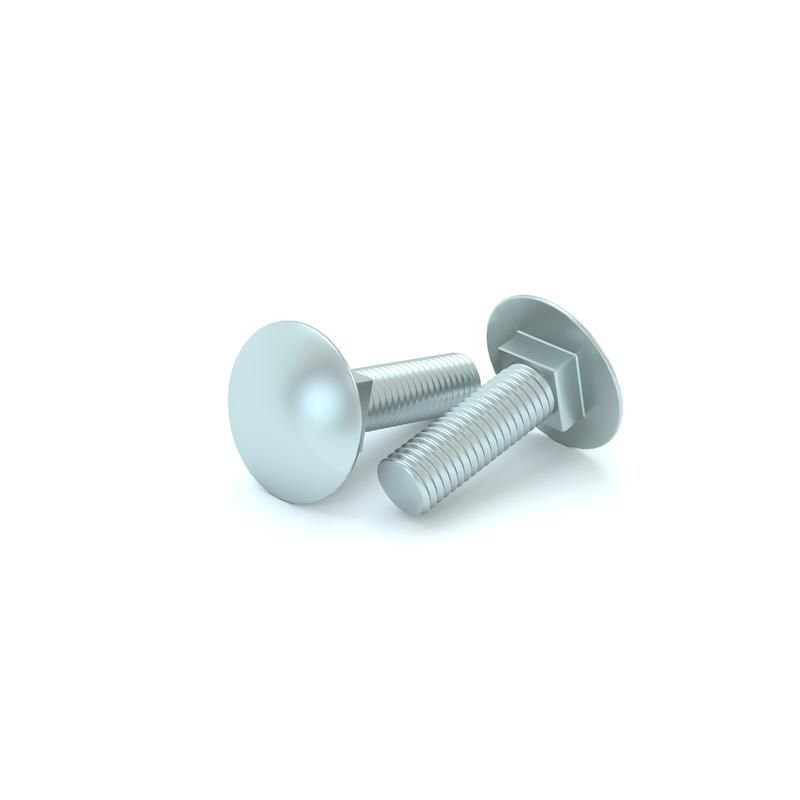

Болт с полукруглой головкой и квадратным подголовком М8х20 мм DIN 603 (упак. 100 шт) | BTG8-20 КМ-профиль LO10177

Болт с полукруглой головкой и квадратным подголовком М8х20 мм DIN 603 КМ-профиль предназначен для надёжного крепления компонентов в кабеленесущих системах. Благодаря уникальной форме головки и подголовника, этот метиз обеспечивает безопасную, эстетичную и прочную фиксацию в ограниченном пространстве.

Назначение и область применения

Болт с полукруглой головкой и квадратным подголовком М8х20 мм DIN 603 КМ-профиль используется исключительно для внутреннего монтажа в кабеленесущих системах: лотках, коробах, направляющих профилях. Подходит для сборки стоек, кронштейнов, креплений к стенам и потолкам. Применяется там, где важна плоская поверхность крепления и минимизация выступающей части крепежа.

Технические характеристики

• Размер резьбы: M8 - соответствует стандартному шагу 1,25 мм;
• Общая длина: 20 мм - из них резьба неполная, около 12–14 мм, остальное - гладкий хвостовик;
• Материал: сталь класса прочности 4.6 - низкопрочная углеродистая сталь, рассчитана на умеренные нагрузки;
• Покрытие: гальваническое цинкование - защищает от коррозии, но не предназначено для агрессивных сред;
• Форма головки: полукруглая, с радиусом - снижает риск порезов и повышает эстетику;
• Подголовок: квадратный 10×10 мм - запрессовывается в специально подготовленное отверстие, препятствуя провороту;
• Стандарт: DIN 603 - европейский норматив для болтов с квадратным подголовком.

Совместимость и монтаж

Болт с полукруглой головкой и квадратным подголовком М8х20 мм DIN 603 КМ-профиль требует наличия в монтируемом материале (например, металлическом профиле) точного квадратного отверстия 10×10 мм. Устанавливается через предварительно просверленное отверстие Ø8,5–9 мм. Для фиксации обязательна использование плоской шайбы под головкой. Нельзя использовать с самонарезными или заклепочными соединениями. Затяжка осуществляется гаечным ключом на 13 мм - момент затяжки до 10 Нм, чтобы не деформировать подголовок.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 - допускает применение в условиях сухого воздуха, внутри зданий, при температуре от –25C до +40C. Цинковое покрытие соответствует ISO 4042. Не рекомендовано для открытых площадок, высокой влажности, контакта с кислотами, щелочами или морской водой.

Преимущества

• Квадратный подголовок предотвращает проворачивание при установке - не нужен доступ с другой стороны;
• Полукруглая головка не имеет острых граней - безопаснее для персонала и удобнее при обслуживании;
• Цинковое покрытие даёт достаточную антикоррозийную защиту в помещениях;
• Эстетично выглядит - идеально для систем, где крепёж остаётся на виду;
• Удобен для автоматической сборки - совместим с пневматическими и механическими установщиками.

Ограничения применения

• Не в условиях повышенной влажности, сырых подвалах, бассейнах, холодильных камерах;
• Не подходит для ответственных конструкций с ударными или вибрационными нагрузками - сталь 4.6 недостаточно прочна;
• Запрещён контакт с морскими солями, хлором, кислотами - цинк будет активно разрушаться;
• Требуется точная подготовка отверстия под квадратный подголовок - нельзя заменить обычным сверлом;
• Не используйте вместо анкеров или болтов с распорной частью - он не создаёт осевой силы сцепления.

Примеры использования

• Крепление крышек кабельных лотков к несущим профилям;
• Фиксация кронштейнов для тросовых систем в офисных серверных;
• Установка направляющих для жестких кабельных трасс в IT-шкафах;
• Монтаж светильников и датчиков на металлоконструкциях в административных зданиях.

Практические советы

• Перед монтажом проверьте глубину и форму отверстия под квадратный подголовок - даже малый перекос вызывает напряжение в материале;
• Используйте смазку на резьбе (например, WD-40 Specialist Anti-Seize) - облегчает последующую демонтаж и продлевает срок службы;
• При использовании в серийной сборке - выбирайте болты с одинаковой длиной резьбы, чтобы равномерно распределить усилие;
• Не забудьте про шайбу: она увеличивает опорную площадь и защищает покрытие от задиров;
• Артикул lo10177 от КМ-Профиля совпадает с другими изделиями серии - можно заказывать партиями без риска несовместимости.
