Болт с прямоугольной головкой M10x30mm (ACMHB M10x30 ZL) | 1148068 OBO Bettermann

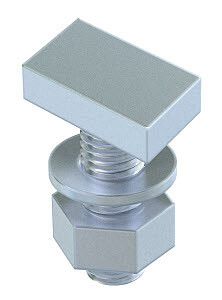

Болт с прямоугольной головкой M10x30 мм ACMHB ZL - это специализированный крепёж от OBO BETTERMANN, предназначенный для фиксации электрических компонентов на монтажных рейках системы OBO. Артикул ACMHB M10x30 ZL обеспечивает надёжное соединение с профилем ширины 16,5 мм, что делает его ключевым элементом при сборке распределительных щитов и панелей.

Назначение и область применения

Болт ACMHB M10x30 ZL используется исключительно для крепления оборудования на монтажных рейках OBO с шириной шлица 16,5 мм. Он применяется в электромонтажных работах для установки устройств: автоматических выключателей, клеммных колодок, УЗО, предохранителей и других компонентов, устанавливаемых на DIN-рейки или аналогичные профили.

Технические характеристики

• Резьба: М10 - метрическая резьба диаметром 10 мм, совместима с гайками и ответными элементами стандарта ISO
• Длина: 30 мм - оптимальна для плотного крепления через толщину рейки и корпуса устройства
• Головка: прямоугольная, ширина 16,5 мм - точно соответствует форме шлица монтажной рейки OBO
• Материал: сталь - обеспечивает прочность и долговечность, рекомендовано для внутренних помещений
• Обозначение: ACMHB M10x30 ZL - заводской код, указывающий тип, размер и серию

Совместимость и монтаж

Болт ACMHB M10x30 ZL совместим только с монтажными рейками OBO, имеющими шлиц шириной 16,5 мм. Для установки:

• Вставьте болт в шлиц рейки до упора - головка должна свободно войти и зафиксироваться
• Поднимите оборудование на нужную высоту, затем поверните болт на 90° - головка зажмётся в профиле
• Закрутите гайку М10 на резьбе, чтобы зафиксировать устройство

Не используйте болт с другими типами реек (например, T-профиль или DIN EN 60715) - он не будет удерживаться.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и совместимости с системами OBO. Хотя материал - углеродистая сталь, изделие не имеет антикоррозийного покрытия, поэтому не предназначен для открытых или влажных сред без дополнительной защиты.

Преимущества

• Фиксация без сверления - позволяет быстро менять расположение оборудования
• Устойчивость к вибрациям - прямоугольная головка не проворачивается в шлице
• Высокая точность посадки - размеры точно соответствуют стандартным рейкам OBO
• Простота замены - легко извлекается и переустанавливается

Ограничения применения

• Не подходит для внешней установки - отсутствие цинкового или другого защитного покрытия повышает риск коррозии
• Не использовать с рейками шириной менее 16,5 мм - головка не войдёт
• Не применять в условиях постоянного воздействия воды, химически активных паров или солевых аэрозолей
• Не заменяет болты с Т-головкой для нагрузочных участков - максимальный момент затяжки ограничен конструкцией

Примеры использования

• Крепление DIN-рейки с автоматическими выключателями в распределительном щите жилого дома
• Установка клеммных колодок на монтажной платформе в промышленном контроллере
• Фиксация модульных УЗО и дифференциальных автоматов в щитовой комнате офисного здания
• Сборка временных испытательных стендов в сервисных центрах

Практические советы

• Перед монтажом проверьте ширину шлица рейки - она должна быть именно 16,5 мм, иначе болт ACMHB M10x30 ZL не зафиксируется
• Используйте гайки M10 с плоской шайбой - это равномерно распределит нагрузку и предотвратит деформацию корпуса устройства
• Не перетягивайте гайку - усилие более 10 Нм может повредить резьбу или саму рейку
• Для многократного демонтажа рассмотрите использование скользящих гаек OBO - они снижают износ резьбы болта
• Артикул ACMHB M10x30 ZL - единственный вариант для этих реек; другие болты с круглой или Т-головкой не взаимозаменяемы
