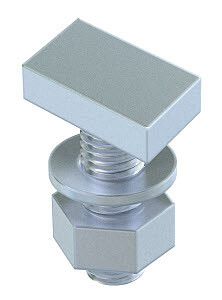

Болт с прямоугольной головкой M6x30mm (ACMHB M6x30 ZL) | 1148056 OBO Bettermann

Болт с прямоугольной головкой M6x30 мм ZL ACMHB - это специализированный крепёж для установки электротехнических устройств на монтажные рейки системы OBO Bettermann. Артикул ACMHB M6x30 ZL обеспечивает надёжное соединение с профилем рейки, совместимым с шириной шлица от 7,5 до 22 мм.

Назначение и область применения

Болт с прямоугольной головкой M6x30 мм ZL ACMHB предназначен исключительно для крепления электротехнических компонентов на монтажные и несущие рейки OBO Bettermann. Подходит для фиксации линейных клемм, автоматических выключателей, УЗО, предохранителей и других устройств, устанавливаемых на DIN-рейках или аналогичных профильных направляющих. Применяется в распределительных щитах, панелях управления, промышленном оборудовании и системах автоматизации.

Технические характеристики

• Резьба: M6 (диаметр 6 мм, шаг 1 мм)
• Длина болта: 30 мм (от основания головки до конца резьбы)
• Форма головки: прямоугольная, ширина 16,5 мм
• Материал: углеродистая сталь
• Покрытие: цинкование (ZL - цинк, легированное)
• Совместимый профиль: ширина шлица 7,5–22 мм (стандарт OBO)

Совместимость и монтаж

Болт ACMHB M6x30 ZL вставляется в продольный шлиц монтажной рейки OBO Bettermann. Прямоугольная головка защёлкивается внутри профиля и не проворачивается, что позволяет затягивать гайку без удерживания болта. Для монтажа:

• Установите болт в шлиц рейки - головка должна свободно войти и занять положение перпендикулярно оси рейки;
• Подведите устройство с отверстием под M6 и закрутите гайку;
• Не используйте инструменты с высоким крутящим моментом - избыточная нагрузка может деформировать профиль рейки.

Совместим с любыми монтажными рейками OBO Bettermann, имеющими соответствующий профиль. Не подходит для стандартных DIN-реек 35 мм - они требуют Т-образных болтов или скользящих гаек.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и коррозионной стойкости для промышленного оборудования. Цинковое покрытие (ZL) обеспечивает базовую защиту от коррозии в условиях сухих и умеренно влажных помещений. Не предназначено для эксплуатации в агрессивных средах (например, химические производства, морской климат) без дополнительной защиты.

Преимущества

• Прямоугольная головка предотвращает проворачивание - не нужна вторая рука при монтаже.
• Цинковое покрытие повышает долговечность в типовых условиях эксплуатации.
• Высокая точность геометрии гарантирует плотную посадку в профиль OBO.
• Стандартизированная форма упрощает замену и ремонт в уже смонтированных системах.

Ограничения применения

• Не применяется на стандартных DIN-рейках 35 мм - требуется другой тип крепежа (например, T-болт).
• Не рекомендован для ударных нагрузок или вибрационных режимов без дополнительной фиксации (например, контргайки).
• Цинковое покрытие недостаточно для агрессивных сред - при наличии влаги, соли или химикатов необходима антикоррозийная модификация.
• Длина 30 мм ограничивает толщину монтируемых элементов - не подходит для толстых корпусов или многослойных сборок.

Примеры использования

• Крепление клеммной колодки на монтажной рейке в распределительном щите здания.
• Установка автоматического выключателя на несущей рейке в промышленном шкафу управления.
• Фиксация терморегулятора или реле на профиле в системе HVAC с использованием OBO-реек.
• Сборка временной тестовой платформы для проверки работы электронных модулей.

Практические советы

• Перед монтажом проверьте ширину шлица рейки - она должна быть в пределах 7,5–22 мм. Болт не подойдёт для более узких или слишком широких профилей.
• Используйте гайки M6 с плоской поверхностью и противоскручивающим эффектом - например, с пластиковым вкладышем или металлической шайбой.
• Не затягивайте болт сверх меры - максимальный момент 4 Нм достаточно для надёжного крепления без риска повреждения профиля.
• Если необходимо многократное демонтажное использование - запаситесь несколькими болтами ACMHB M6x30 ZL, поскольку цинковое покрытие со временем стирается при частых операциях.
• Артикул ACMHB M6x30 ZL легко найти в каталогах OBO Bettermann - он является частью стандартизированной системы крепежа.
