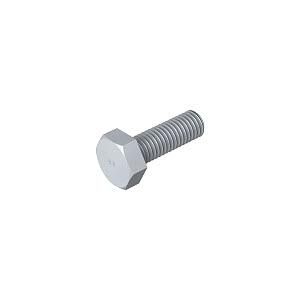

Болт с шестигранной головкой M10х30 мм | 3156760 OBO Bettermann SKS M10x30 ZL

Болт с шестигранной головкой M10х30 мм от OBO Bettermann - надёжный крепёж для сборки металлических конструкций, оборудования и электромонтажных систем. Артикул 3156760 соответствует требованиям DIN 933 и предназначен для постоянного соединения под нагрузкой.

Назначение и область применения

Болт с шестигранной головкой M10х30 мм используется там, где требуется прочное, разборное соединение. Подходит для крепления кабельных лотков, стоек, рам, корпусов распределительных устройств и других элементов электротехнических систем. Применяется в промышленном оборудовании, на транспорте, в энергетике и автоматизации.

Технические характеристики

• Метрический размер резьбы: 10 мм - совместим с гайками и отверстиями М10
• Длина болта: 30 мм - измеряется от нижней плоскости головки до конца резьбы
• Тип резьбы: полная - резьба проходит по всей длине тела болта, что увеличивает зону зацепления
• Класс прочности: не ниже 8.8 - обеспечивает предел прочности 800 МПа и предел текучести 640 МПа
• Размер ключа: 17 мм - требует гаечного ключа или торцевой насадки этого размера
• Материал: углеродистая сталь - высокая механическая прочность, устойчивость к деформациям
• Покрытие: прочее - вероятно, цинкование или фосфатирование, повышающее коррозионную стойкость

Совместимость и монтаж

Болт M10х30 мм совместим с гайками М10, шайбами и гроверами того же размера. Для монтажа используйте ключ на 17 мм. Убедитесь, что отверстие в соединяемых деталях имеет допуск H13 (диаметр около 10,8–11,2 мм). Полная резьба позволяет использовать болт в глухих отверстиях с внутренней резьбой, но требует точного подбора длины - не более 30 мм, чтобы не выступать за пределы соединения.

Безопасность и стандарты

Изделие соответствует немецкому стандарту DIN 933, который регламентирует форму, размеры и механические свойства болтов с шестигранной головкой. Класс прочности 8.8 гарантирует безопасную работу при динамических и статических нагрузках, характерных для промышленного оборудования.

Преимущества

• Высокая несущая способность благодаря классу прочности 8.8
• Полная резьба даёт возможность крепить в любую часть соединения, даже в тонкие стенки
• Шестигранная головка обеспечивает надёжный захват ключом, снижает риск заклинивания
• Универсальный размер M10 - самый распространённый в электромонтаже и машиностроении
• Производится компанией OBO Bettermann - известным поставщиком решений для электротехники

Ограничения применения

• Не рекомендован для эксплуатации в агрессивных средах (морская вода, химические пары) без дополнительной защиты
• Цинковое покрытие «прочее» не является антикоррозийным слоем повышенной стойкости - не подходит для открытого монтажа вне помещений без герметизации
• Не следует применять вместо болтов с классом 10.9 или выше при работе с высокими ударными нагрузками
• Запрещено перегревать при сварке - материал теряет прочностные свойства

Примеры использования

• Крепление кабельных лотков к несущим конструкциям
• Фиксация шкафов управления и распределительных щитов
• Сборка рам и опор для электрооборудования
• Монтаж направляющих и кронштейнов в промышленных установках

Практические советы

• Перед установкой проверьте, чтобы резьба была чистой - грязь или ржавчина снижают усилие затяжки
• Используйте шайбу под головку болта для равномерного распределения нагрузки
• При использовании в вибрационных условиях применяйте гровер или контргайку
• Для замены болта LKS M10x30 ZL (артикул 3156760) можно выбрать аналог с тем же классом прочности и размером - главное, соблюдайте DIN 933
• Не забывайте: посадочный диаметр отверстия должен быть больше резьбы - 10,8–11,2 мм для М10
