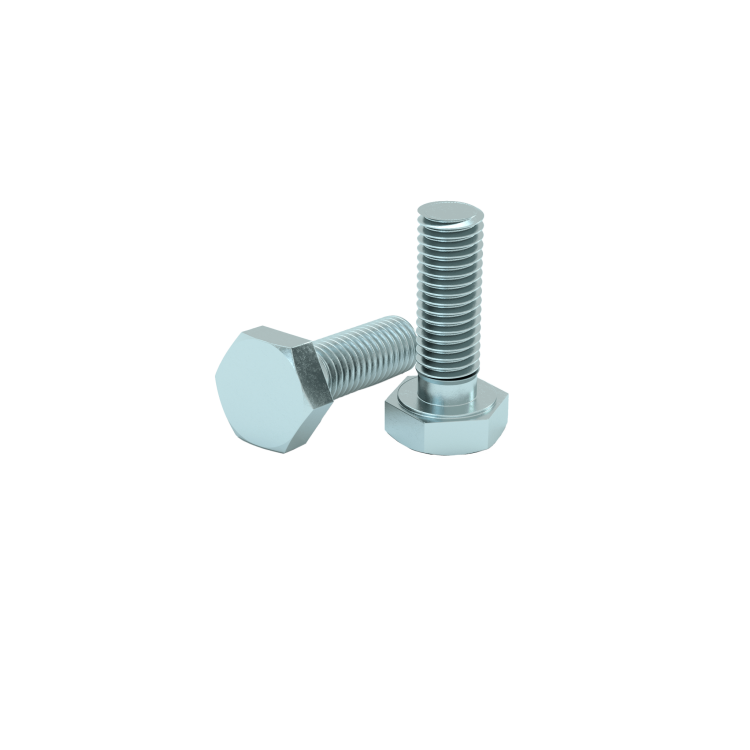

Болт с шестигранной головкой DIN 933 BT8-80 М8х80 Система КМ LO17763

Болт с шестигранной головкой М8х80 мм DIN 933 КМ-профиль - это стандартизированный крепёжный элемент из стали класса прочности 5.8 с гальваническим цинковым покрытием, предназначен для сборки кабеленесущих систем и других металлоконструкций. Артикул lo17763 соответствует требованиям DIN 933 и серийному решению КМ-профиль.

Назначение и область применения

Болт с шестигранной головкой М8х80 мм DIN 933 КМ-профиль используется для соединения и фиксации компонентов кабеленесущих систем: лотков, труб, профилей и стоек. Применяется там, где требуется надёжное механическое соединение с возможностью последующего демонтажа. Подходит для внутренней установки в помещениях с нормальной влажностью - например, в офисах, на производствах, в телекоммуникационных шкафах. Не рекомендован для открытых площадок, высокой влажности или агрессивных химических сред.

Технические характеристики

• Метрический размер резьбы: M8 - диаметр резьбы 8 мм;
• Шаг резьбы: 1.25 мм - стандартный шаг для метрической резьбы M8;
• Общая длина: 80 мм - расстояние от нижнего торца до верха головки;
• Материал: сталь класса прочности 5.8 - умеренная прочность, подходит для большинства нагрузок в инженерных системах;
• Тип резьбы: полная - резьба проходит по всей длине стержня, обеспечивает равномерную нагрузку при затяжке;
• Размер ключа: 13 мм - требуемый размер рожкового или накидного ключа для монтажа;
• Покрытие: гальваническое цинкование - антикоррозийная защита, повышает долговечность в сухих условиях;
• Стандарт: DIN 933 - европейский стандарт на болты с шестигранной головкой и полной резьбой.

Совместимость и монтаж

Болт М8х80 мм DIN 933 КМ-профиль совместим с гайками M8 и плоскими шайбами того же размера. Устанавливается через подготовленные отверстия в профилях КМ-профиль, лотках или кронштейнах. Для правильного монтажа используйте гайку и шайбу с каждой стороны - так исключается перекос и снижается риск деформации детали. Затяжка осуществляется ключом на 13 мм; момент затяжки не должен превышать 14 Нм, чтобы не повредить резьбу или материал крепления.

Безопасность и стандарты

Изделие соответствует DIN 933 и требованиям ГОСТ 15150-69 по климатическому исполнению UHL2 - допускает работу в помещениях с температурой от −25C до +40C и относительной влажностью до 80%. Цинковое покрытие соответствует ISO 4042, что гарантирует минимальную толщину защитного слоя. Соответствие стандартам позволяет использовать болт в проектах, требующих документального подтверждения качества.

Преимущества

• Полная резьба увеличивает зону контакта с гайкой - лучше распределена нагрузка и выше устойчивость к вырыванию;
• Цинковое покрытие защищает от коррозии в типичных indoor-условиях без необходимости дорогостоящих материалов;
• Стандартный размер (M8x80) легко заменяем - доступен во многих поставках и совместим с широким спектром крепёжных систем;
• Шестигранная головка обеспечивает удобство затяжки даже в ограниченном пространстве.

Ограничения применения

• Не применять в условиях постоянной влаги, брызг, паров кислот/солей - цинковое покрытие недостаточно для таких сред;
• Не использовать в качестве анкерного крепления в бетоне или каменной кладке - нужен специальный анкер;
• Запрещён нагрев свыше 120 C - термическое воздействие разрушает цинковое покрытие и снижает прочностные свойства стали;
• Не подходят для ответственных динамически нагруженных узлов - класс прочности 5.8 имеет меньший запас по сравнению с 8.8 и выше.

Примеры использования

• Фиксация лотков для силовых кабелей к потолочным или стеновым направляющим;
• Установка опорных стоек в кабельных каналах типа КМ-профиль;
• Сборка рам для шкафов управления, щитов автоматизации;
• Крепление кабельных каналов к металлическим конструкциям на заводах и в серверных.

Практические советы

• Перед монтажом проверьте глубину отверстия - длина болта 80 мм должна полностью проходить через толщину элемента плюс 5–10 мм для гайки и шайбы;
• Используйте шайбу под головку и под гайку - особенно при работе с мягкими металлами или пластиковыми поверхностями;
• При групповой установке нескольких болтов соблюдайте одинаковый момент затяжки - это предотвращает перекос конструкции;
• Артикул lo17763 можно комбинировать с другими изделиями серии КМ-профиль - все элементы рассчитаны на взаимную совместимость;
• Храните в сухом месте - длительное воздействие влаги даже на цинкованное покрытие может вызвать белые пятна (белую ржавчину), хотя функциональность сохранится.
