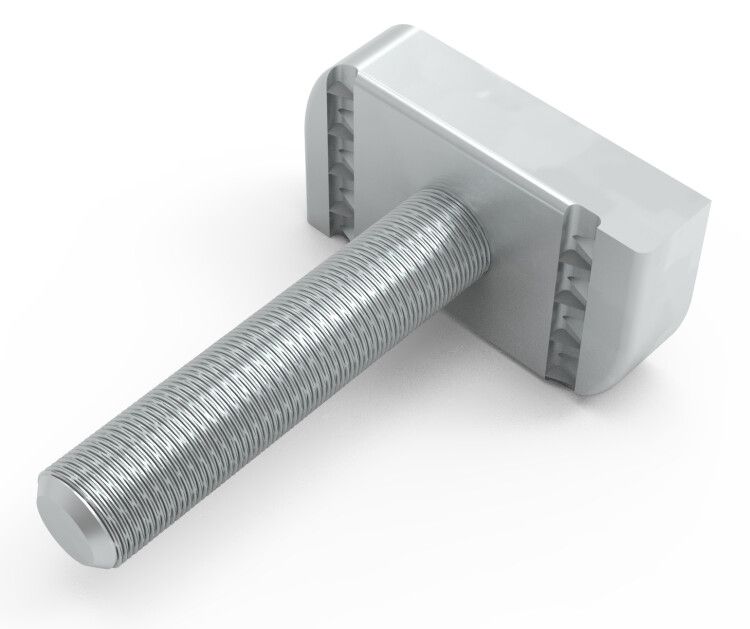

Болт STRUT М12х50, ширина головки 38 мм IEK (ИЭК) CMZ10-SBT-12-050

Болт STRUT М12х50 от IEK - специализированный крепёж для сборки и фиксации элементов в профильных системах STRUT. Артикул cmz10-sbt-12-050 обеспечивает надёжное соединение между профилем и оборудованием, например, кабельными лотками или трубопроводами.

Назначение и область применения

Болт STRUT М12х50 предназначен исключительно для работы с профильной системой STRUT - стандартизированной конструкцией из швеллеров, консолей и стоек, используемых в промышленной автоматизации, энергетике и телекоммуникациях. Он крепится в T-образный паз профиля и служит для установки кабельных лотков, воздуховодов, трубопроводов, распределительных щитов и другого оборудования. Применяется там, где требуется быстрая, модульная и перестраиваемая система крепления.

Технические характеристики

• Резьба: М12 - метрическая, с шагом 1,75 мм, совместима с гайками и шайбами этого же размера;
• Длина: 50 мм - измеряется от нижней плоскости головки до конца резьбы;
• Материал: углеродистая сталь - прочная, выдерживает механические нагрузки, но требует защиты от коррозии;
• Покрытие: гальваническое цинкование - защищает от ржавчины в условиях умеренной влажности и внутренних помещений;
• Ширина головки: 38 мм - позволяет плотно упереться в стенку T-паза профиля STRUT, предотвращая проворачивание при затяжке.

Совместимость и монтаж

Болт STRUT М12х50 работает только с профилями STRUT, имеющими T-образный паз шириной не менее 14–16 мм. Для монтажа:

• Вставьте болт в паз профиля так, чтобы головка уперлась в боковую стенку паза;
• Закрутите гайку M12 с шайбой с противоположной стороны - не используйте самонарезающие элементы;
• Не затягивайте чрезмерно - это может деформировать профиль или повредить резьбу;
• Убедитесь, что глубина паза достаточна для полного входа резьбы (50 мм - минимальная длина для большинства стандартных профилей).

Безопасность и стандарты

Болт соответствует требованиям к механической прочности для промышленного крепежа. Гальваническое цинкование соответствует ГОСТ 9.306. Напряжение и температурные режимы не регламентируются - изделие не является электроизоляционным компонентом.

Преимущества

• Высокая жёсткость благодаря стальной конструкции - выдерживает значительные статические и динамические нагрузки;
• Цинковое покрытие снижает риск коррозии в помещениях с нормальной влажностью - продлевает срок службы;
• Форма головки 38 мм гарантирует надёжную фиксацию в пазу без необходимости дополнительных зажимов;
• Стандартный размер M12 - легко заменяемый, доступен в наличии у большинства поставщиков крепежа.

Ограничения применения

• Не применяйте во внешних условиях - цинковое покрытие недостаточно для долговременного воздействия осадков, соли или химических сред;
• Не используется в системах с высокой вибрацией без дополнительной контргайки или фиксирующего клея - возможен самооткручивающий эффект;
• Не подходит для крепления к бетону, дереву или пластикам - требует наличия T-паза в металлическом профиле STRUT;
• Не рассчитан на электрическую изоляцию - не применять в качестве изолирующего элемента в силовых цепях.

Примеры использования

• Крепление кабельных лотков к потолочному профилю STRUT в серверной комнате;
• Фиксация воздуховода к вертикальной стойке в промышленном цехе;
• Установка распределительного щита на раму из STRUT-профилей в электрощитовой;
• Подвеска трубопровода с теплоносителем в системе отопления здания.

Практические советы

• Выбирайте длину болта с запасом: резьба должна выходить за гайку минимум на 1–2 витка - для надёжной фиксации;
• Проверяйте посадочный диаметр паза профиля перед закупкой - некоторые импортные профили имеют меньшую ширину;
• Для частых демонтажей используйте смазку на резьбе - это уменьшит износ и облегчит последующий разбор;
• Артикул cmz10-sbt-12-050 от IEK совместим с другими продуктами серии STRUT - можно собирать единую систему без адаптеров.
