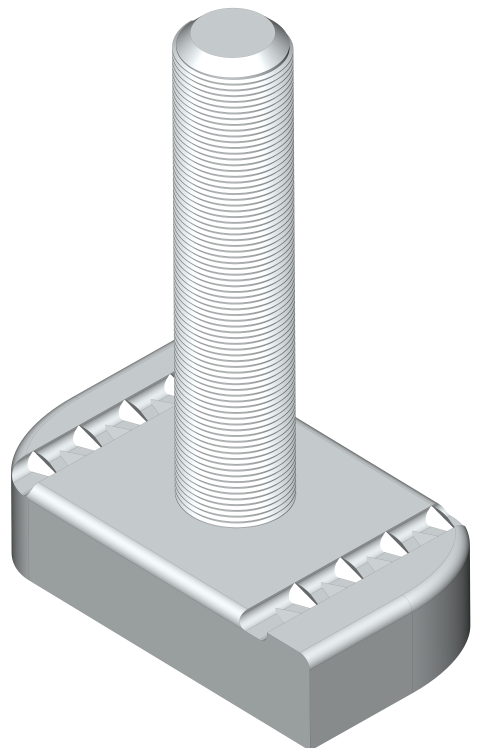

Болт STRUT-Т-болт М10х30 | sttbm10x30 EKF

Болт Т-образный М10х30 от EKF в серии PROxima предназначен для крепления оборудования на монтажные рейки и шины в STRUT-системе S-Line. Этот болт обеспечивает надёжное соединение без необходимости сварки, что ускоряет сборку и снижает трудозатраты.

Назначение и область применения

Болт Т-образный М10х30 используется исключительно для крепления компонентов инженерных систем на T-профильных монтажных рейках. Он применяется внутри STRUT-системы S-Line - например, для установки распределительных щитов, кабельных каналов, воздуховодов, трубопроводов и других устройств на металлические направляющие. Подходит для внутренней и защищённой внешней среды, где требуется быстрая и прочная фиксация без сварочных работ.

Технические характеристики

• Резьба: М10 - метрическая, шаг 1,5 мм; совместима с канальной гайкой M10;
• Общая длина: 30 мм - из них часть выступает за профиль для затяжки гайкой;
• Ширина головки: 10 мм - точно соответствует ширине паза монтажной рейки;
• Материал: углеродистая сталь - обеспечивает механическую прочность;
• Покрытие: гальванически оцинкованное - защищает от коррозии в условиях повышенной влажности;
• Гарантийный срок: 3 года - подтверждает долговечность материала и покрытия.

Совместимость и монтаж

Болт Т-образный М10х30 работает только с монтажными рейками типа T-профиля, имеющими паз шириной 10 мм. Для закрепления необходима канальная гайка M10, которая вставляется в паз и фиксируется поворотом. Болт вводится в паз до упора головки, затем через него протягивается оборудование и затягивается гайкой ключом на 17 мм. Установка возможна даже после монтажа рейки - достаточно просто просунуть болт в открытый участок паза.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями к механической нагрузке и коррозионной стойкости, применяемым в строительстве и энергетике. Гальванопокрытие соответствует нормам DIN EN ISO 4042. Продукт сертифицирован для использования в электроустановках согласно правилам ПУЭ и ГОСТ Р 51987.

Преимущества

• Не требует сварки - экономит время и снижает риск деформации профиля;
• Легко заменить - можно демонтировать и переустановить без повреждений;
• Выдерживает значительные осевые нагрузки благодаря твердому материалу и точному соответствию паза;
• Цинковое покрытие предохраняет от ржавчины в помещениях с колебаниями влажности;
• Подходит для многократного использования при реконструкции систем.

Ограничения применения

• Не для крепления на сплошные поверхности - нужна именно T-рейка с пазом 10 мм;
• Не рассчитан на динамические или ударные нагрузки - допустимы лишь постоянные статические усилия;
• Запрещено использовать в агрессивных химических средах - цинк может разрушаться при контакте с кислотами или солями;
• Не следует применять вместо анкеров или болтов с круглой головкой - они имеют другую функциональную задачу.

Примеры использования

• Фиксация силового щита на вертикальной монтажной рейке в помещении автоматизации;
• Установка кабельных лотков на потолочные профили в офисном здании;
• Крепление теплоизоляционных кожухов на трубопроводах в HVAC-системах;
• Монтаж светильников на перфорированную рейку в производственных цехах.

Практические советы

• Перед монтажом проверьте, чтобы паз в рейке был чистым - грязь или деформация могут помешать входу головки болта;
• Выбирайте канальные гайки того же класса прочности - лучше использовать оригинальные гайки EKF серии PROxima;
• Не затягивайте слишком сильно - перегрузка может вызвать деформацию паза или срыв резьбы;
• Для частых передвижений оборудования используйте болты с запасом длины - 30 мм достаточны, но при толстой стенке корпуса может потребоваться удлинитель;
• Храните болты в сухом месте - хотя покрытие защищает, длительный контакт с водой снижает срок службы.
