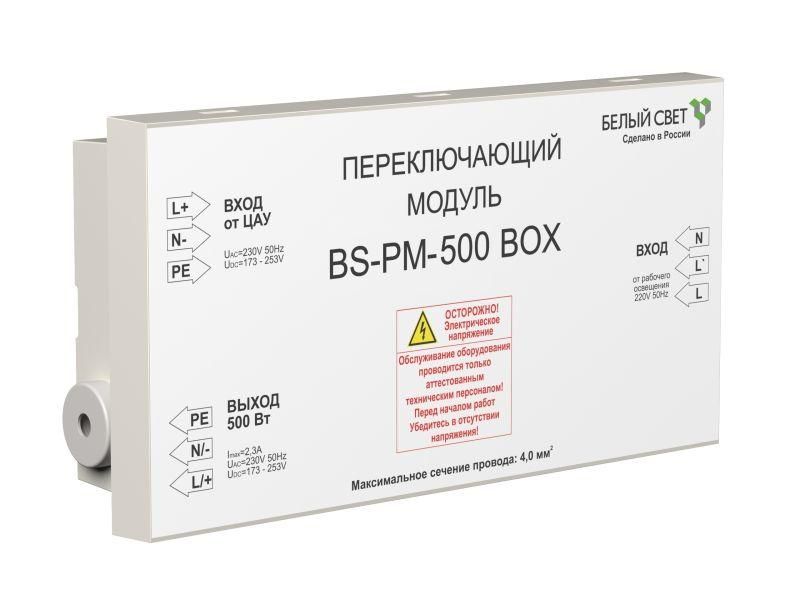

Переключающий модуль | a12732 BS-PM-500 BOX Белый Свет 2000

Переключающий модуль BOX Белый свет - устройство для автоматического переключения между рабочим и аварийным освещением, управляемое сигналами от сети и централизованной системы питания. Модуль BS-PM-500 BOX обеспечивает надёжную работу аварийных светильников при отключении основного питания, сохраняя гальваническую развязку и соответствие требованиям безопасности.

Назначение и область применения

Переключающий модуль BOX Белый свет предназначен для управления аварийным освещением в системах, где требуется одновременная работа светильников рабочего и аварийного режимов. Он используется там, где важно избежать внезапного отключения света при сбоях в электросети - например, в офисах, больницах, эвакуационных коридорах, производственных помещениях и общественных зданиях.

Модуль BS-PM-500 BOX позволяет управлять аварийными светильниками через обычный выключатель рабочего освещения, пока есть напряжение в сети. При исчезновении напряжения он автоматически переводит нагрузку на питание от Центральной Аккумуляторной Установки (ЦАУ), вне зависимости от положения выключателя.

Технические характеристики

• Тип изделия: Модуль управления
• Мощность потребления: 2 Вт
• Способ монтажа: Накладной
• Исполнение: Основной модуль
• Степень защиты: IP65 - защищён от пыли и струй воды с любого направления
• Гальваническая развязка: Выполнена с использованием оптронов между сетью рабочего и аварийного освещения
• Задержка срабатывания: Обеспечивает плавное переключение, предотвращает искрообразование
• Контроль сети: Активируется при положении ползункового переключателя «Мониторинг сети активен»

Совместимость и монтаж

Переключающий модуль BOX Белый свет совместим с любыми источниками постоянного тока от ЦАУ и переменным напряжением 220–240 В от сети рабочего освещения. Для работы необходим внешний контактный выключатель для управления нагрузкой в штатном режиме.

Монтаж выполняется накладным способом - устройство крепится на стену или щит с помощью крепёжных элементов, предусмотренных конструкцией. Подключение проводов: вход сети рабочего освещения, выход на нагрузку (аварийные светильники), подключение к ЦАУ (постоянный ток), а также сигнальные линии управления. Все клеммы доступны с лицевой стороны.

Безопасность и стандарты

Гальваническая развязка с применением оптронов исключает передачу помех и потенциальных опасных напряжений между сетями рабочего и аварийного освещения. Это соответствует требованиям нормативов по электробезопасности для систем аварийного освещения. Степень защиты IP65 допускает установку в условиях повышенной запылённости и влажности - например, в подвалах, парковках, производственных цехах.

Преимущества

• Автоматическое переключение на аварийное питание без участия оператора
• Поддержка совместного управления рабочими и аварийными светильниками одним выключателем
• Защита от ложных срабатываний благодаря задержке включения
• Высокая надёжность за счёт отсутствия механических реле в ключевых цепях
• Простота диагностики: наличие индикатора состояния сети через положение ползункового переключателя

Ограничения применения

• Не предназначено для управления нагрузками мощностью выше 2 Вт - модуль является управляющим, а не силовым
• Требуется внешний силовой контактор для коммутации токов нагрузки аварийных светильников
• Работает только при наличии стабильно функционирующей ЦАУ
• Не поддерживает регулировку яркости или димминг - только вкл/выкл
• Не рекомендуется использовать в средах с температурой ниже -10 C или выше +50 C - данные не указаны явно, но типовая эксплуатация рассчитана на бытовые/промышленные условия

Примеры использования

• Эвакуационные пути в жилых домах - светильники работают постоянно, но при отключении электроэнергии переходят на батареи
• Производственные линии - аварийная подсветка включается сразу после сбоя, чтобы обеспечить безопасную остановку оборудования
• Лифты и подземные переходы - модуль BS-PM-500 BOX позволяет использовать один выключатель для управления всеми светильниками, снижая сложность схемы
• Медицинские учреждения - требуют бесперебойного освещения, особенно в операционных и реанимационных отделениях

Практические советы

• Перед первым включением проверьте положение ползункового переключателя - он должен быть установлен в «Мониторинг сети активен», иначе система не будет контролировать состояние основной сети
• Обязательно используйте внешний контактор подходящей мощности для нагрузки аварийных светильников - сам модуль не коммутирует токи более нескольких миллиампер
• При монтаже соблюдайте расстояние до источников тепла и вибраций - хотя IP65 защищает от пыли и брызг, длительное воздействие высоких температур может снизить срок службы электроники
• Регулярно проверяйте целостность связи с ЦАУ - тестирование аварийного режима желательно проводить ежемесячно
• При замене светильников убедитесь, что суммарная мощность не превышает возможности подключаемого контактора - модуль BOX Белый свет лишь управляет им, но не нагружает
