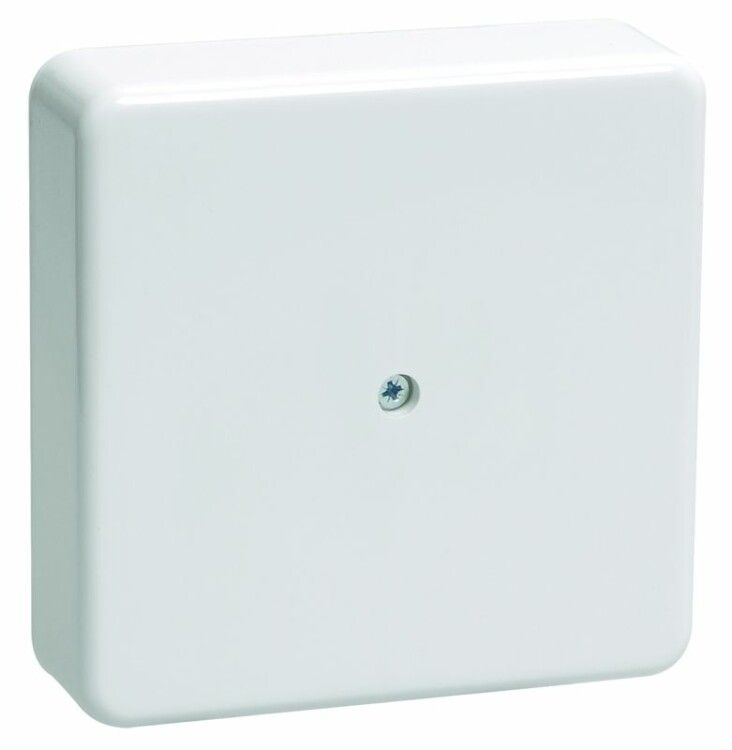

Коробка распределительная 75х75х20 (без клеммы) белая IP40 ЭРА BS-W-75-75-20 | Б0031164

Коробка распределительная ЭРА б0031164 - компактный корпус из пластика для организации соединений проводов и кабелей в открытых электромонтажных системах. Подходит для слаботочных и силовых цепей, где требуется доступ к точкам соединения без необходимости герметичной защиты.

Назначение и область применения

Коробка распределительная ЭРА б0031164 предназначена для выполнения ответвлений, скруток и соединений проводов внутри помещений. Используется там, где нужна физическая защита кабелей и удобство обслуживания - например, при монтаже освещения, розеток, телефонных линий или автоматических систем управления. Благодаря открытому способу установки, её легко монтировать на стену, потолок или другую поверхность.

Технические характеристики

• Размеры: 75×75×20 мм - компактная форма для ограниченного пространства
• Степень защиты: IP40 - предохраняет от твердых частиц крупнее 1 мм, но не защищает от воды
• Материал: пластик - устойчив к коррозии, не проводит ток
• Максимальное сечение проводника: до 6 мм2 - подходит для медных жил до 2,5–4 А (в зависимости от условий)
• Количество входов: 4 - позволяет ввести четыре кабеля через монтажный канал
• Температурный режим: от –15 C до +60 C - работает в большинстве внутренних условий
• Цвет: белый - сочетается с интерьерными решениями
• Крышка: есть, крепится винтами - обеспечивает надёжную фиксацию и доступ к внутренним соединениям
• Клеммы: отсутствуют - требует самостоятельного монтажа соединений (скрутки, колпачки, клеммники)
• Покрытие: необработанное - поверхность матовая, без антистатического или глянцевого слоя

Совместимость и монтаж

Коробка распределительная ЭРА б0031164 монтируется открытым способом - крепится саморезами или дюбелями к стене, деревянному основанию или металлической рейке. Кабели заводятся через четыре готовых канала в боковых стенках. Для соединения проводов необходимо использовать внешние элементы: клеммные колодки, термоусадочные трубки, изолирующие колпачки или сварку. Учитывайте, что максимальное сечение провода - 6 мм2; более толстые жилы не войдут в корпус без риска повреждения изоляции или перегрева.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутреннего использования в помещениях с нормальной влажностью. Отсутствие защиты от влаги (IP40) делает его непригодным для влажных зон, улицы или мест с риском попадания жидкости. Применяйте только в соответствии с ПУЭ и ГОСТ Р 50571.15.

Преимущества

• Простая сборка - крышка фиксируется винтами, не требует специальных инструментов
• Легкий вес и малые габариты - удобна для монтажа в труднодоступных местах
• Пластиковый корпус - не подвержен окислению, долговечен при правильном использовании
• Четыре ввода - позволяют организовать несколько направлений кабеля без дополнительных переходников

Ограничения применения

• Не применяется во влажных, сырых или наружных условиях - IP40 не защищает от воды
• Не предназначен для высоких нагрузок - максимальное сечение 6 мм2 исключает применение с мощными потребителями (>3 кВт)
• Отсутствие клемм - требует ручного монтажа соединений, увеличивает время работы
• Не рекомендовано использование в средах с частыми механическими воздействиями - хрупкая конструкция

Примеры использования

• Объединение проводов от выключателя и двух светильников в одной комнате
• Разветвление телефонной линии между двумя розетками
• Подключение сигнализации к датчику движения в офисе
• Сборка распределительной точки в шкафу управления с открытым монтажом

Практические советы

• Перед монтажом проверьте, чтобы все провода имели сечение ≤6 мм2 - иначе они не поместятся в корпус
• Используйте клеммные колодки или WAGO - так соединения будут надёжнее, чем простые скрутки
• При закручивании крышки не переусердствуйте - пластик может треснуть
• Если планируете заменить коробку на более защищённую - выбирайте модели с IP54 и выше
• Для эстетики можно закрыть коробку декоративной крышкой или спрятать за плинтусом
