Бугель для ленты B 10 - 22200051 ВК

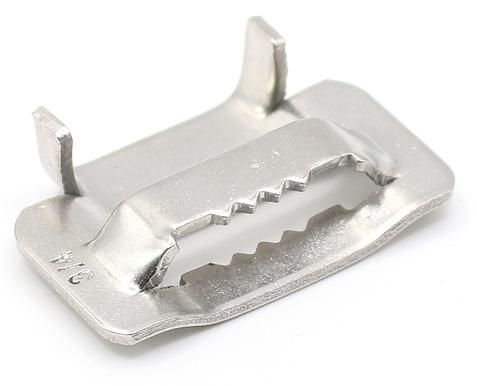

Бугель B 10 ВК — стационарный крепёжный элемент из нержавеющей стали, предназначенный для фиксации монтажных лент на анкерных опорах воздушных линий электропередачи. Бугель B 10 ВК обеспечивает надёжную связь между проводниками и конструкцией опоры, выдерживая постоянные механические нагрузки в экстремальных условиях.

Назначение и область применения

Бугель B 10 ВК используется исключительно для крепления монтажных лент F 20.7 и F 10.7-201 на анкерных опорах воздушных линий электропередачи (ВЛИ). Он не предназначен для других типов креплений, напрямую не воспринимает тяговые усилия проводов, а служит промежуточным звеном между лентой и опорой. Применяется в сетях 0,4–35 кВ, где требуется долговечная и коррозионностойкая фиксация.

Технические характеристики

• Тип изделия: бугель
• Материал: нержавеющая сталь — устойчив к коррозии, не требует покраски
• Максимальная разрушающая нагрузка: 10 кН — предел прочности материала при разрыве
• Предельная рабочая нагрузка: 5 кН — максимальная безопасная нагрузка при эксплуатации
• Диапазон рабочих температур: от -60 °C до +50 °C — работает в суровых климатических условиях, включая Арктику и южные регионы
• Устойчивость к УФ-излучению: да — не теряет прочность под воздействием солнечного света
• Способ монтажа: стационарный — закрепляется один раз и не рассчитан на частые демонтажи
• Гарантийный срок: 60 месяцев — 5 лет при соблюдении условий эксплуатации
• Марка: B 20 — указывает на серию совместимости с лентами F 20.7; B 10 — для лент F 10.7-201

Совместимость и монтаж

Бугель B 10 ВК совместим только с монтажными лентами F 20.7 и F 10.7-201. Для правильной установки необходимо использовать соответствующие болты и гайки, предусмотренные производителем лент. Монтаж выполняется на анкерные опоры ВЛИ через отверстия в корпусе бугеля. Крепление должно быть затянуто с моментом, обеспечивающим плотное прилегание, но без перегрузки резьбы. Нельзя применять бугель вместо шплинтов, скоб или других крепёжных элементов.

Безопасность и стандарты

Изделие соответствует требованиям к материалам для электроустановок, работающих в открытых воздушных линиях. Нержавеющая сталь обеспечивает электробезопасность за счёт отсутствия токопроводящего оксидного слоя. Гарантийный срок 5 лет подтверждает соответствие нормам долговечности для комплектующих ВЛИ.

Преимущества

• Высокая коррозионная стойкость благодаря материалу — не ржавеет даже в агрессивной среде (промышленные зоны, побережья)
• Работает при экстремально низких температурах — не хрупнет при -60 °C
• Не требует обслуживания — не нуждается в смазке, краске или проверках на протяжении всего срока службы
• Совместимость с двумя типами лент — позволяет использовать одинаковый бугель для разных сечений проводов

Ограничения применения

• Не предназначен для прямого крепления проводов — только для фиксации монтажных лент
• Не допускается использование в качестве распорки, подвески или кронштейна
• Запрещено применять с лентами других серий (F 15, F 25 и т.д.) — риск деформации и потери прочности
• Не рекомендован для мобильных или временных конструкций — только стационарная установка

Примеры использования

• Крепление АС/АСС проводов к анкерной опоре на участке ВЛИ с высокими ветровыми нагрузками
• Фиксация ленты F 10.7-201 на опоре в районе Крайнего Севера, где зимние температуры достигают -55 °C
• Замена старых стальных бугелей на новых линиях после модернизации с учётом повышенной надёжности

Практические советы

• Перед монтажом проверьте, что лента F 20.7 или F 10.7-201 имеет ту же маркировку, что и бугель B 10 ВК — несоответствие приведёт к проскальзыванию
• При установке используйте только оригинальные крепёжные детали от того же производителя — сторонние гайки могут иметь другую резьбу
• При замене бугеля B 10 ВК на аналогичный — убедитесь, что новый также имеет маркировку B 20, так как это гарантирует совместимость с лентой
• Не затягивайте соединение сверх меры — нержавеющая сталь при перегрузке может треснуть без видимых признаков
