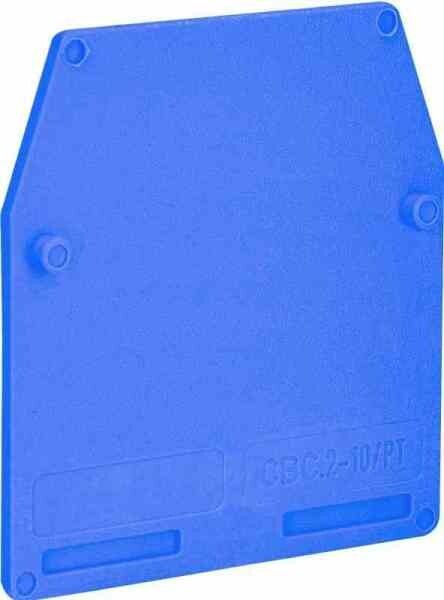

Изолятор торцевой синий CBC.2-10/PT(EХ)i. для СВС2 ЕХ (замена на D-TUR-2.5-10) | ZCBI061 DKC ДКС

Изолятор торцевой CBC.2-10/PT(Ex)i синий для СВС2 Ex и СВС6 Ex - компонент системы клеммных зажимов DKC Quadro, обеспечивающий изоляцию и механическую фиксацию торца клеммы в взрывозащищённых установках. Применяется совместно с клеммниками СВС2 Ex и СВС6 Ex для защиты от случайного прикосновения и удержания проводников.

Назначение и область применения

Изолятор торцевой CBC.2-10/PT(Ex)i синий для СВС2 Ex и СВС6 Ex используется для закрытия торцовой части клеммника в условиях повышенной опасности - во взрывоопасных зонах класса 1, 2, 21, 22. Он предотвращает доступ к токоведущим частям, снижает риск короткого замыкания и защищает от внешних воздействий. Подходит для промышленного оборудования: насосов, вентиляторов, систем автоматизации на химических заводах, нефтегазовых объектах и других местах с требованием взрывозащиты.

Технические характеристики

• Номинальное напряжение: 1000 В - допустимый уровень для работы в силовых и сигнальных цепях
• Номинальный ток: 24 А / 57 А - зависит от типа клеммы, с которой используется; 24 А - для стандартных моделей, 57 А - для усиленных
• Материал: полиамид - термостойкий, устойчив к химическим веществам и механическим нагрузкам
• Класс воспламеняемости V0 - материал самозатухающий, не поддерживает горение
• Рабочий температурный диапазон: от –40 C до +80 C - выдерживает экстремальные условия на открытых площадках и в холодильных камерах
• Толщина: 1 мм - оптимальная жесткость для плотного прилегания без деформаций
• Цвет: синий - визуальное отличие от других элементов системы, удобство при обслуживании
• Зашелкивающаяся конструкция - фиксируется одним движением без инструментов
• Наличие разделителя - позволяет изолировать соседние клеммы внутри одного корпуса
• Наличие торцевой заглушки - герметично перекрывает канал для проводов, исключает попадание пыли и влаги

Совместимость и монтаж

Изолятор CBC.2-10/PT(Ex)i синий предназначен исключительно для клеммников СВС2 Ex и СВС6 Ex от DKC. Устанавливается на заднюю часть клеммника после подключения проводов. Для монтажа достаточно совместить выступы изолятора с пазами корпуса и слегка надавить - он щелкает на месте. Не требуется крепление болтами. После установки проверьте, что заглушка полностью закрыта и не шатается. Нельзя использовать с другими сериями клемм, даже если они кажутся аналогичными - геометрия и контактные поверхности различаются.

Безопасность и стандарты

Изолятор CBC.2-10/PT(Ex)i соответствует требованиям взрывозащиты IEC 60079-0 и IEC 60079-11. Его применение обязательно для соблюдения норм безопасности в зонах с потенциально взрывоопасной средой. Материал имеет сертификат UL94 V0, подтверждающий самозатухаемость. Компонент прошёл испытания на ударную прочность и тепловое старение при максимальных температурах.

Преимущества

• Удобная защелкивающаяся система - экономит время при сборке и обслуживании
• Высокая степень защиты благодаря заглушке и разделителю - снижает вероятность пробоя между клеммами
• Стабильная работа при широком диапазоне температур - надёжно функционирует в суровых климатических условиях
• Совместимость с целой серией клеммников DKC Quadro - единая система для всех типов подключений
• Не требует периодического обслуживания - долговечность материала исключает необходимость замены в течение всего срока службы оборудования

Ограничения применения

• Не применяется вне систем СВС2 Ex и СВС6 Ex - несовместим с обычными клеммами, даже от DKC
• Не предназначен для использования в средах с постоянным погружением в жидкость - хотя есть заглушка, IP-класс не указан, и герметизация не рассчитана на длительное давление воды
• Не рекомендован для установки в местах с постоянным механическим воздействием (удары, вибрация выше 10g) - возможна микродеформация защёлок
• Не следует использовать при температурах ниже –40 C или выше +80 C - выход за пределы диапазона может вызвать хрупкость или деформацию материала

Примеры использования

• Подключение датчиков температуры на нефтяном бурении - изолятор защищает клемму от брызг нефтепродуктов и пыли
• Сигнальные цепи в химическом реакторе - предотвращает короткое замыкание при наличии паров растворителей
• Электроника на конвейере в пищевой промышленности - устойчив к мойке и чистящим средствам
• Аварийные кнопки в угольной шахте - гарантирует сохранение целостности соединения при вибрации и запылённости

Практические советы

• Перед установкой убедитесь, что все провода правильно затянуты - изолятор не компенсирует плохой контакт
• Проверяйте наличие разделителя перед монтажом - если он отсутствует, клемма работает как однополюсная
• При замене используйте оригинальный CBC.2-10/PT(Ex)i синий для СВС2 Ex и СВС6 Ex - сторонние аналоги могут не обеспечивать нужную степень защиты
• Храните изоляторы в сухом помещении - даже полиамид чувствителен к длительному воздействию влаги при высоких температурах
• Обозначайте цветом: синий - это именно взрывозащищённая версия, не путайте с белыми или черными изоляторами для обычных клемм
