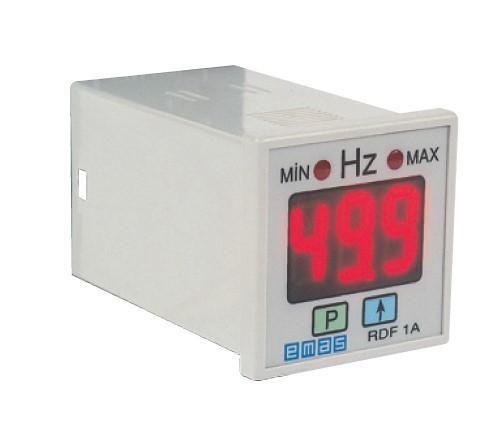

Частотомер цифровой программируемый 30-70В 230В (1 перекл. контакт) EMAS RDH1A

Частотомер цифровой программируемый EMAS RDH1A предназначен для контроля частоты переменного тока в сетях 30–70 В и 230 В с выводом сигнала через один переключающий контакт. Устройство подходит для автоматизации оборудования, где требуется точный контроль за колебаниями частоты - например, на генераторах, насосных станциях или системах резервного питания.

Назначение и область применения

Частотомер цифровой программируемый EMAS RDH1A измеряет частоту электросети и сравнивает её с заданным пороговым значением. Когда частота выходит за установленные пределы, встроенный реле-переключатель срабатывает - замыкает или размыкает цепь. Это позволяет автоматически отключить оборудование при аварийном отклонении частоты или запустить резервную систему.

Область применения: генераторы, дизель-станции, системы бесперебойного питания, компрессоры, насосы, промышленные контроллеры, где важна стабильность частоты сети.

Технические характеристики

• Рабочее напряжение: 30–70 В и 230 В (автоматическое определение)
• Измеряемая частота: 45–65 Гц (диапазон, соответствующий стандартным сетям Европы/РФ)
• Выходной сигнал: 1 переключающий контакт (SPDT - однополюсный двупозиционный реле)
• Максимальная коммутируемая мощность контакта: не указана - необходимо проверять по нагрузке (только для слаботочных цепей)
• Индикация: цифровой ЖК-дисплей для отображения текущей частоты
• Питание: от измеряемой сети - внешний источник не нужен

Совместимость и монтаж

Устройство подключается напрямую к измеряемой сети - фаза и ноль. Никаких дополнительных блоков питания не требует. Контакты реле предназначены для управления внешним устройством - например, пускателем, сигнализацией или другим реле.

Монтаж: крепление на DIN-рейку 35 мм. Разъёмы для проводов - винтовые зажимы. Сечение провода до 2,5 мм2. Подключение выполняйте при отключенном питании. Обязательно убедитесь, что входное напряжение попадает в допустимый диапазон 30–70 В или 230 В - подключение к 110 В или 400 В повредит прибор.

Безопасность и стандарты

Производитель не предоставил информацию о сертификации. Устройство не имеет явного соответствия IEC, GOST или другим международным нормам безопасности. Применяйте в соответствии с требованиями внутренней документации предприятия и правилами электробезопасности. Не используйте во взрывоопасных средах.

Преимущества

• Автоматическое распознавание двух уровней напряжения - не нужно выбирать режим
• Цифровая индикация даёт точное значение частоты без дополнительных приборов
• Один выходной контакт упрощает схему управления
• Не требует внешнего питания - экономит место и снижает количество соединений

Ограничения применения

• Не работает при напряжении ниже 30 В или выше 230 В - даже кратковременные скачки могут вызвать сбой
• Нет возможности программирования порогов - значения срабатывания фиксированы (не указаны в спецификации, значит, пользователь не может их менять)
• Контакт реле не рассчитан на высокие токи - нельзя использовать для прямого управления двигателями или нагревателями свыше 5 А
• Отсутствие защиты от помех - возможны ложные срабатывания в условиях сильных ЭМИ рядом с частотниками или сварочными аппаратами

Примеры использования

• На дизель-генераторе: при падении частоты ниже 48 Гц (при перегрузке) частотомер EMAS RDH1A отключает потребителей, чтобы сохранить двигатель.
• В системе резервного питания: когда основная сеть падает, а генератор ещё не набрал частоту 50 Гц - прибор ждёт стабилизации перед включением нагрузки.
• На насосной станции: отслеживает частоту от инвертора - при сбое в работе ЧРП (например, 42 Гц вместо 50 Гц) - останавливает насос.

Практические советы

• Перед установкой проверьте реальную частоту сети мультиметром - если она постоянно находится на границе порога (например, 49,8 Гц), возможны постоянные срабатывания.
• Подключите реле к управляемому устройству через промежуточное реле - так продлевается срок службы контактов EMAS RDH1A.
• Не монтируйте прибор рядом с силовыми кабелями или частотными преобразователями - это увеличивает риск ложных показаний.
• Запомните: EMAS RDH1A - это не регулятор частоты, а лишь сигнализатор. Он не исправляет отклонения, а только сообщает о них.
