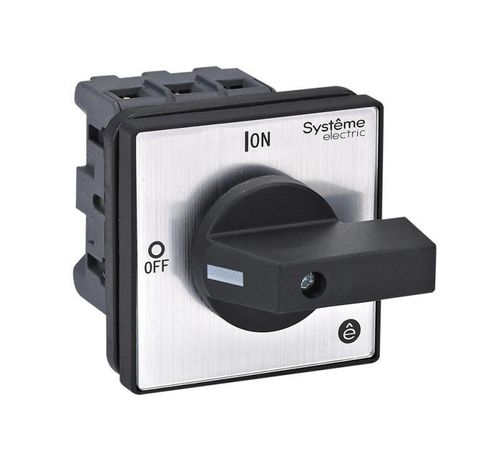

ЧЁРНОЙ РУКОЯТКОЙ НА ДВЕРЦУ 4 ВИНТАМИ - MSD32320B ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ 3P 32A С APC

Выключатель-разъединитель Systeme Electric MSD32320B предназначен для безопасного отключения и включения трёхфазных электрических цепей до 32 А. Его компактная конструкция с монтажом на дверцу делает его удобным решением для распределительных щитов в промышленных установках.

Назначение и область применения

Выключатель-разъединитель Systeme Electric MSD32320B используется для ручного отключения питания в трёхфазных сетях. Он обеспечивает видимый разрыв цепи - важное требование безопасности при обслуживании оборудования. Подходит для управления двигателями, нагревательными элементами, насосами и другим оборудованием с активной, индуктивной или смешанной нагрузкой. Применяется в щитах автоматизации, на станках, конвейерах и в системах управления технологическими процессами.

Технические характеристики

• Номинальный ток: 32 А - выдерживает постоянную нагрузку до этого значения без перегрева;
• Количество полюсов: 3 - управление всеми фазами одновременно, исключает риск работы на одной фазе;
• Степень защиты: IP20 - защищён от доступа пальцами и крупными предметами, но не от пыли и воды; подходит только для внутренней установки в закрытых щитах;
• Рукоятка: чёрная поворотная, с фиксацией в положениях «ВКЛ» и «ВЫКЛ» - позволяет легко определить состояние устройства снаружи;
• Монтаж: на дверцу щита с помощью четырёх винтов - упрощает доступ и контроль без вскрытия корпуса.

Совместимость и монтаж

Устройство совместимо со штангой механической блокировки и сигнализаторами состояния из серии SystemePact MCP - можно интегрировать в системы автоматического управления. Для монтажа требуется подготовленное отверстие в дверце щита соответствующего размера. Кабели подключаются к верхним и нижним зажимам - соблюдайте рекомендованное сечение жил (до 16 мм2 медных проводов). Убедитесь, что дверца имеет достаточную прочность для крепления четырёх винтов - не используйте тонкий металл менее 1,5 мм.

Безопасность и стандарты

Выключатель-разъединитель MSD32320B соответствует требованиям IEC/EN 60947-3 для аппаратов отключения. Обеспечивает видимый разрыв цепи - обязательное условие для работ по техобслуживанию согласно нормам электроустановок. Наличие фиксированной рукоятки предотвращает случайное включение. Не предназначен для частого включения/выключения под нагрузкой - для таких задач используются контакторы.

Преимущества

• Чёткая визуальная индикация состояния через положение чёрной рукоятки - снижает риск ошибок при работе;
• Монтаж на дверцу экономит место внутри щита и ускоряет операции отключения;
• Интеграция с сериями SystemePact MCP - возможность последующего расширения функционала;
• Надёжные контактные группы - обеспечивают долгую службу даже при периодических перегрузках в рамках номинала.

Ограничения применения

• Не использовать во влажных, пыльных или наружных условиях - степень защиты IP20 не обеспечивает защиту от внешних факторов;
• Не применять как устройство частого включения/выключения - рассчитан на редкие операции отключения (не более 10–15 раз в день);
• Не заменяет автоматический выключатель - не обладает защитой от перегрузок и коротких замыканий;
• Требуется дополнительная защита (например, предохранители или автоматы) в цепи для обеспечения полноценной безопасности.

Примеры использования

• Отключение питания трёхфазного станка перед техническим обслуживанием;
• Ручной размыкатель в щите управления конвейерной линией;
• Элемент аварийного отключения в системе HVAC с электродвигателями;
• Функция «блокировка энергии» (LOTO) в промышленном цехе - для безопасного проведения ремонтных работ.

Практические советы

• Перед монтажом проверьте посадочные размеры дверцы - отверстие должно точно соответствовать форме корпуса MSD32320B;
• Затягивайте винты равномерно, чтобы не деформировать дверцу или сам выключатель;
• Обязательно подпишите рукоятку - например, надпись «СТАНОК №3» - это уменьшает риск человеческой ошибки;
• Проверяйте целостность контактов каждые 6–12 месяцев - особенно при высоких циклических нагрузках;
• Для систем с несколькими выключателями используйте одинаковые цвета рукояток - это упрощает идентификацию.
