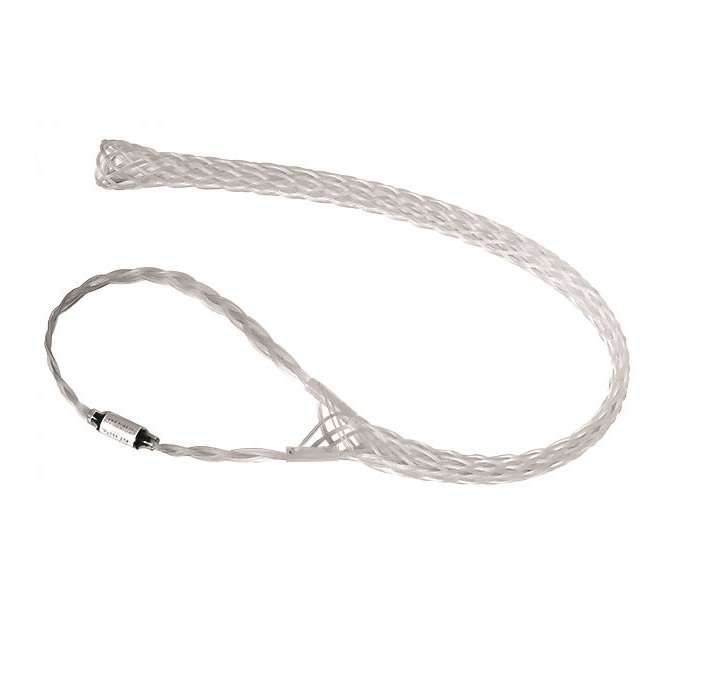

Чулок для жгута СИП CN 17.35 (3х25+54.6-3х70+54.6) НИЛЕД 13201741

Чулок для жгута СИП (CN 17.35) (3х25+54.6-3х70+54.6) от бренда НИЛЕД предназначен для фиксации и защиты жгута самонесущего изолированного провода на воздушных линиях электропередачи. Он обеспечивает надёжную сборку кабелей СИП-2 и СИП-4 с указанным сечением, предотвращает перегибы и механические повреждения при монтаже и эксплуатации.

Назначение и область применения

Чулок для жгута СИП (CN 17.35) (3х25+54.6-3х70+54.6) используется исключительно при монтаже воздушных линий электропередачи. Его задача - собирать и удерживать несколько проводов СИП в одном жгуте перед установкой на опоры. Применяется совместно с проводами СИП-2 и СИП-4, где один провод является несущим, а остальные - токоведущими. Подходит для участков с высокой нагрузкой и длительной эксплуатацией на открытом воздухе.

Технические характеристики

• Диаметр кабеля: 32,5 мм - максимальный внешний диаметр жгута, который может быть помещён внутрь чулока;
• Сечение жилы: 54,6 мм2 - сечение несущей жилы; допускаются комбинации 3×25+1×54,6 и 3×70+1×54,6 мм2;
• Количество жил в жгуте: 4 - три токоведущие и одна несущая;
• Материал жилы: алюминий - совместим с алюминиевыми проводами СИП;
• Стойкость к ультрафиолету: да - материал не выгорает и не теряет прочность под воздействием солнца;
• Диапазон рабочих температур: от –20 C - работает в холодном климате, но не рассчитан на более низкие температуры;
• Гарантийный срок: 12 месяцев - гарантия на материалы и герметичность конструкции.

Совместимость и монтаж

Чулок для жгута СИП (CN 17.35) (3х25+54.6-3х70+54.6) совместим только с проводами СИП-2 и СИП-4 указанного сечения. Убедитесь, что суммарный диаметр жгута не превышает 32,5 мм - иначе чулок не закроется плотно. Монтаж выполняется вручную: жгут вставляется внутрь чулока до упора, затем он фиксируется на опоре с помощью хомутов или зажимов. Чулок не требует специальных инструментов, но важно равномерно распределить провода внутри, чтобы избежать деформации.

Безопасность и стандарты

Чулок для жгута СИП (CN 17.35) (3х25+54.6-3х70+54.6) соответствует требованиям к применению в ЛЭП напряжением до 35 кВ. Материал не поддерживает горение и не содержит токсичных компонентов. Гарантия покрывает дефекты материала, но не повреждения, вызванные неправильным монтажом или превышением допустимых нагрузок.

Преимущества

• Устойчивость к УФ-излучению продлевает срок службы на открытых участках;
• Жесткая форма сохраняет геометрию жгута, снижая риск трения между проводами;
• Простота установки - не требуется сварка, клей или дополнительная фурнитура;
• Подходит для массового монтажа на линиях электропередачи.

Ограничения применения

• Не применяется для проводов других типов (например, АВР, АВВГ, КГ);
• Не рекомендован для использования при температурах ниже –20 C - возможна потеря эластичности;
• Не предназначен для работы в условиях постоянного погружения в воду или повышенной влажности вне линий ЭП;
• Не заменяет крепёжные элементы - служит только для сборки жгута, а не для его крепления к опоре.

Примеры использования

Чулок для жгута СИП (CN 17.35) (3х25+54.6-3х70+54.6) применяется при:

• Монтаже новых воздушных линий в сельской местности;
• Замене старых голых проводов на СИП в населённых пунктах;
• Обустройстве ответвлений от основной ЛЭП к домам или объектам;
• Сборке жгутов на промежуточных опорах перед натяжением.

Практические советы

• Перед установкой проверьте, что все провода в жгуте имеют одинаковый уровень натяжения - это предотвратит перекос и износ изоляции;
• Не используйте чулок для жгутов с большим количеством жил - он рассчитан только на 4 провода;
• При работе в зимних условиях согрейте чулок руками перед надеванием - это улучшит его гибкость;
• После монтажа осмотрите место фиксации: чулок должен плотно прилегать, без зазоров и складок.
