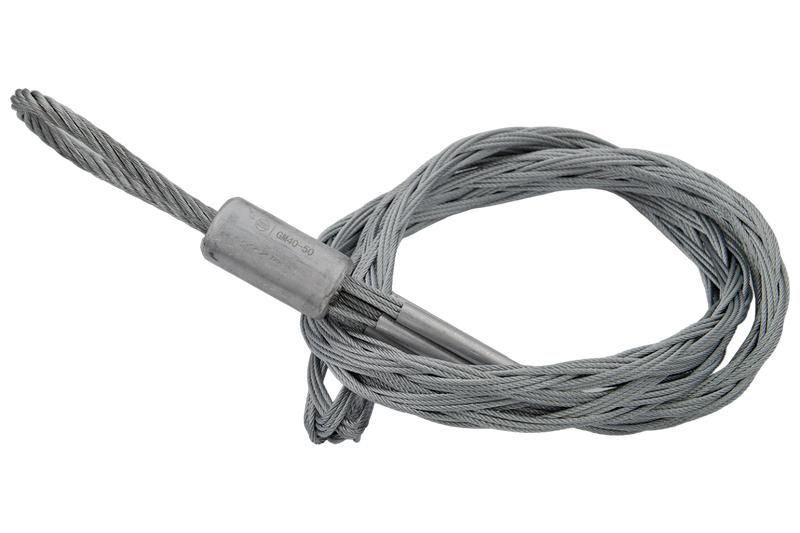

Чулок металлический (GM 40-50) | 13302821 НИЛЕД

Чулок металлический GM 40-50 от НИЛЕД - это специализированный монтажный элемент для надежного соединения проводов круглого сечения диаметром 40–50 мм с тросом-лидером при протяжке в воздушных линиях электропередач. Артикул 13302821 предназначен для профессионального использования в условиях высоких механических нагрузок.

Назначение и область применения

Чулок металлический GM 40-50 используется исключительно при монтаже воздушных ЛЭП для передачи тягового усилия от троса-лидера к проводнику. Он обеспечивает безопасное и надежное соединение при протяжке, предотвращая повреждение жил провода и его проскальзывание. Применяется при прокладке АС, АСУ, АСКС и других проводов с аналогичным диаметром.

Технические характеристики

• Рабочая длина: 1030 мм
• Диаметр проводника: 40–50 мм
• Материал: оцинкованная пружинная сталь
• Форма: плетеный чулок с опрессованной петлей на конце
• Метод фиксации: сжатие по длине для расширения внутреннего диаметра

Совместимость и монтаж

Чулок металлический GM 40-50 совместим с любыми тросами-лидерами, оснащенными вертлюгом. Для монтажа:

• Сожмите чулок по всей длине - это временно увеличит внутренний диаметр, позволяя легко надеть его на провод.
• Разместите чулок на проводе так, чтобы он покрывал всю зону будущей опрессовки.
• Закрепите петлю чулка к тросу-лидеру через вертлюг - это исключает закручивание провода при протяжке.
• При натяжении чулок растягивается, плотно охватывая провод и предотвращая скольжение.

Не используйте чулок без вертлюга - риск перекручивания и повреждения провода возрастает.

Безопасность и стандарты

Чулок металлический GM 40-50 соответствует требованиям к механической прочности, применяемым в электроэнергетике. Материал - оцинкованная пружинная сталь - обеспечивает устойчивость к коррозии в открытых условиях. Сертификация по ГОСТ или другим нормативам не указана производителем; использование допускается в рамках технических условий проекта.

Преимущества

• Высокая прочность за счет пружинной стали - выдерживает значительные тяговые нагрузки.
• Автоматическое усиление фиксации при натяжении - чем больше усилие, тем надежнее удержание провода.
• Защита от коррозии благодаря цинковому покрытию - долгий срок службы даже в агрессивной среде.
• Гибкая конструкция позволяет легко надевать на провод без сложных инструментов.

Ограничения применения

• Не применяется для проводов с диаметром менее 40 мм или более 50 мм - возможен выход из строя или недостаточное сцепление.
• Не предназначена для постоянного использования как крепежный элемент - только для этапа протяжки.
• Не рекомендуется использовать в условиях повышенной химической агрессивности (например, поблизости от химических заводов) - цинковое покрытие имеет ограниченную стойкость.
• Не заменяет опрессовку - после протяжки чулок срезают, а провод окончательно фиксируют методом опрессовки.

Примеры использования

• Протяжка провода АС-95/16 между опорами ВЛ-35 кВ.
• Установка нового провода АС-120/19 при реконструкции старой ЛЭП.
• Переброска проводов при ремонте участка воздушной линии без отключения питания.

Практические советы

• Перед монтажом проверьте целостность чулка - отсутствие порванной плетенки и ровная форма петли обязательны.
• Соблюдайте посадочный диаметр 40–50 мм - попытки насильственного надевания на меньший провод приведут к деформации.
• Используйте только с вертлюгом - без него есть риск перекрутить провод, что вызывает микротрещины в жилах.
• После завершения протяжки немедленно снимите чулок и выполните опрессовку - он не является частью постоянной конструкции.
• Храните в сухом месте - хотя материал оцинкован, длительное воздействие влаги снижает срок службы.
