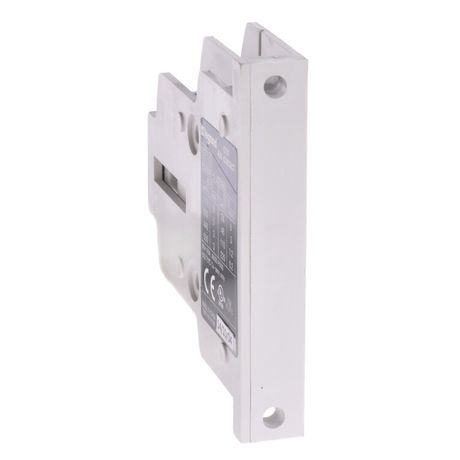

Контакт боковой CTX3 1НО 1НЗ 185-800А Leg 416859 Legrand

Вспомогательный контакт CTX3 1НО1НЗ 185-800А от Legrand предназначен для передачи сигнала о состоянии основного аппарата - например, контактора или автоматического выключателя - в цепи управления. Этот элемент из серии CTX3 устанавливается сверху на устройства с боковым креплением и обеспечивает надёжную коммутацию слаботочных сигналов.

Назначение и область применения

Вспомогательный контакт CTX3 1НО1НЗ 185-800А используется для передачи информации о положении главного контакта: замкнут он или разомкнут. Он не управляет силовой нагрузкой, а лишь формирует сигнал для кнопок, реле, контроллеров или индикаторов. Подходит для систем автоматизации, где требуется контроль работы оборудования - например, в пультах управления станков, конвейерах, системах освещения или HVAC.

Технические характеристики

• Тип контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Номинальный рабочий ток: 3 А
• Тип крепления: винтовой
• Способ монтажа: установка сверху на устройство
• Исполнение: боковое крепление - совместим с аппаратами, имеющими фланец сбоку
• Количество переключающих контактов: 0 - этот модуль не является самостоятельным коммутирующим устройством
• Тип изделия: вспомогательный контакт

Совместимость и монтаж

Вспомогательный контакт CTX3 1НО1НЗ 185-800А совместим только с аппаратами серии CTX3, имеющими боковое крепление и соответствующую посадочную площадку сверху. Установка выполняется путём защёлкивания на верхнюю часть корпуса контактора или автомата, после чего фиксируется винтами. Кабель подводится снизу или сбоку - доступ к зажимам остаётся свободным. Не устанавливайте на устройства других серий - механическая и электрическая совместимость не гарантируется.

Безопасность и стандарты

Изделие соответствует международным требованиям к слаботочному оборудованию. Номинальный ток 3 А позволяет использовать его в цепях управления согласно IEC 60947-5-1. Материалы контактов рассчитаны на долговременную работу без нагрева при указанных нагрузках.

Преимущества

• Чёткое разделение функций: один контакт для сигнала “вкл”, другой - “выкл”
• Устойчивая фиксация благодаря винтовому креплению - исключает самопроизвольное отсоединение
• Не требует внешнего питания - работает как пассивный переключатель
• Легко заменить без демонтажа основного аппарата

Ограничения применения

• Не предназначена для коммутации силовых цепей - максимальный ток 3 А, нельзя использовать для управления двигателями или лампами мощностью выше 700 Вт
• Работает только с устройствами CTX3 с боковым креплением; несовместим с другими сериями Legrand или конкурентов
• Не имеет защиты от пыли/влаги - применяйте только внутри щитов или в защищённой среде
• Не рекомендуется для частых переключений более 1000 раз в час - возможен быстрый износ контактов

Примеры использования

• Подключение к PLC для отслеживания состояния контактора в автоматической линии
• Индикация “работает / не работает” через лампу или LED на панели управления
• Сигнал “запущено” для системы учёта времени работы оборудования
• Блокировка запуска другого устройства до завершения цикла текущего

Практические советы

• Перед установкой проверьте, что основной аппарат (например, контактор 185–800 А) имеет боковые крепёжные планки - иначе контакт не зафиксируется
• Используйте провода сечением 0,5–2,5 мм2 - оптимально для тока 3 А и винтовых зажимов
• Обязательно отключите питание перед монтажом - даже слаботочные цепи могут находиться под потенциалом
• При сборке щита оставляйте минимум 10 мм свободного места вокруг контакта - для удобства обслуживания и вентиляции
• Этот контакт - часть серии CTX3. Для масштабирования проекта используйте другие компоненты этой же серии - они гарантированно совместимы
