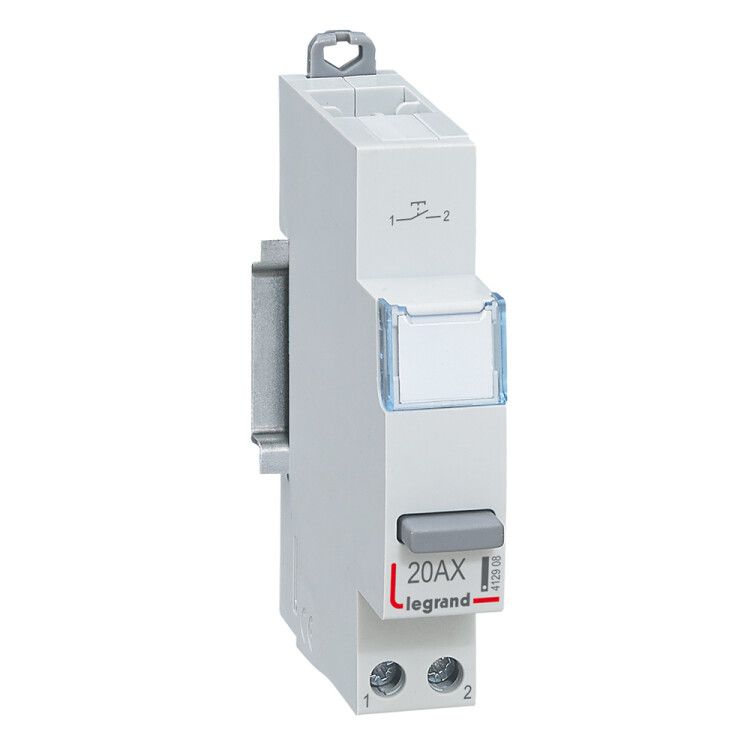

Выключатель кнопочный 1мод. CX3 НЗ без. фикс. Leg 412909 Legrand

Выключатель кнопочный контакты нормально замкнутые (НЗ) серия CX3 от Legrand Euro - компактное устройство для управления цепями переменного тока в распределительных щитах на DIN-рейке. Артикул 412909 предназначен для надежной коммутации нагрузок до 20 А при напряжении 250 В, особенно там, где требуется автоматическое возвращение в исходное состояние после нажатия.

Назначение и область применения

Этот выключатель используется для ручного управления электрическими цепями, где необходимо сохранить замкнутое состояние контакта до момента нажатия. После отпускания кнопки контакт автоматически восстанавливает замкнутое положение. Подходит для систем аварийной остановки, сигнализации, управления двигателем, контроля работы оборудования в промышленных и бытовых щитах.

Технические характеристики

• Номинальное напряжение: 250 В (переменный ток AC)
• Номинальный ток: 20 А
• Коммутируемый ток: 20 А
• Коммутируемое напряжение: 250 В
• Тип тока: Переменный (AC)
• Количество нормально замкнутых контактов: 1
• Тип толкателя: Цилиндрический
• Степень защиты: IP20 - защищён от доступа пальцами, но не от воды и пыли
• Глубина монтажа: 44 мм
• Модульная ширина: 1 модуль (17,5 мм)
• Цвет кнопки: Серый
• Тип монтажа: На DIN-рейку

Совместимость и монтаж

Выключатель серия CX3 устанавливается на стандартную DIN-рейку типа TS35/7,5 или TS35/15. Глубина монтажа 44 мм требует достаточного внутреннего пространства в корпусе щита. Модульная ширина 1 позволяет легко интегрировать его в сборки с другими автоматическими выключателями, УЗО или реле. Для фиксации достаточно вставить устройство в рейку до характерного щелчка. Кабель подключается к клеммам с зажимом на 2,5 мм2 - подходят медные провода с жилой до 1,5–2,5 мм2.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC 60947-5-1 для кнопочных аппаратов. Наличие IP20 означает, что он не предназначен для установки во влажных, запылённых или открытых помещениях. Применяется только внутри закрытых электрошкафов.

Преимущества

• Автоматический возврат в замкнутое состояние - идеален для постоянного включения цепи без необходимости удерживать кнопку
• Компактный формат (1 модуль) экономит место в щите
• Надёжная механика с долгим сроком службы при частых срабатываниях
• Совместим со всей серией CX3 - можно использовать с аналогичными элементами управления

Ограничения применения

• Не применяется в цепях постоянного тока (DC) - только переменный ток (AC)
• IP20 не обеспечивает защиту от брызг, пыли и влаги - нельзя устанавливать вне щита
• Нет индикации состояния - не имеет встроенной лампочки, невозможно визуально определить, замкнут ли контакт
• Подходит только для нагрузок до 20 А; для более мощных устройств нужен контактор

Примеры использования

• Аварийная остановка станка - кнопка в нормально замкнутом состоянии, при нажатии размыкает цепь питания
• Контрольный сигнал в системе конвейера - цепь работает постоянно, пока кнопка не нажата
• Интерфейс управления в распределительном щите - для ручного тестирования или отключения участка

Практические советы

• При проектировании щита учтите глубину монтажа - минимум 44 мм свободного пространства за рейкой
• Выбирайте этот выключатель, когда нужно, чтобы цепь была активна по умолчанию - например, для безопасности
• Не используйте для управления двигателями выше 20 А - примените контактор с этим выключателем в качестве командного устройства
• Проверьте совместимость с вашей DIN-рейкой перед покупкой - серия CX3 стандартизована, но старые рейки могут иметь допуски
• Артикул 412909 - точный идентификатор для заказа; другие модели серии CX3 имеют отличные типы контактов (НО, перекидные)
