Дальномер OMT-Dml01-60 ОНЛАЙТ 90286 Navigator

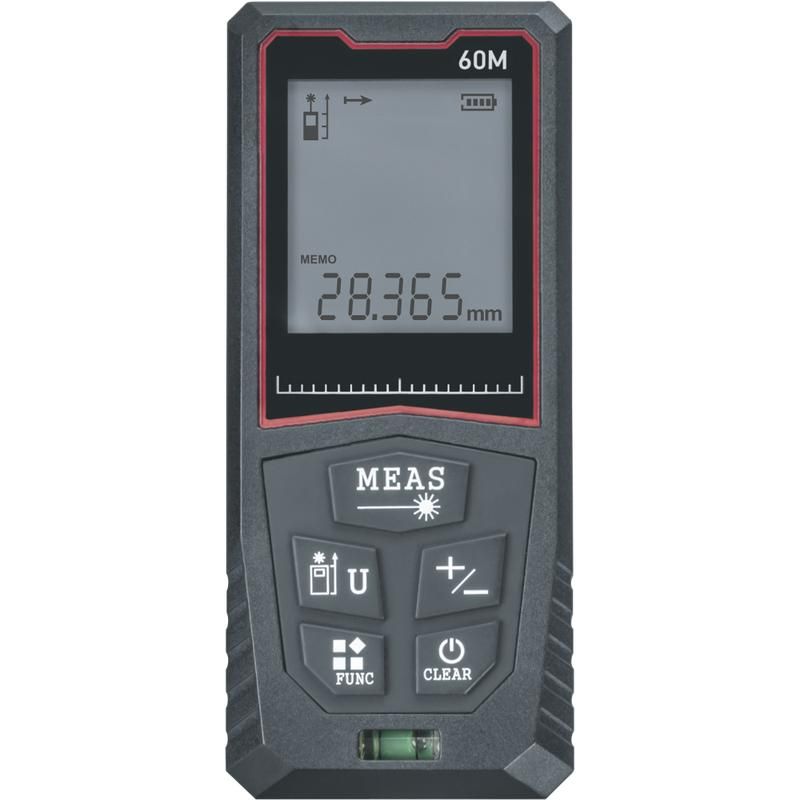

Дальномер OMT-Dml01-60 от бренда ОНЛАЙТ - компактный измеритель расстояния на основе лазерного луча, предназначенный для точного определения дистанций до поверхности в пределах 60 метров. Артикул 90286 подходит для задач контроля, настройки и диагностики в промышленной автоматике и строительстве.

Назначение и область применения

OMT-Dml01-60 используется для бесконтактного измерения расстояний до твердых поверхностей. Применяется там, где важна точность и скорость: установка оборудования, контроль положения механизмов, проверка зазоров, монтаж конвейерных систем, выравнивание конструкций. Устройство работает в условиях ограниченного доступа - например, внутри шкафов, на потолках или в труднодоступных узлах.

Технические характеристики

• Максимальная дальность измерения: 60 метров
• Точность измерения: +-1 мм (при оптимальных условиях)
• Источник излучения: лазер класса 2 (видимый красный свет)
• Рабочий температурный диапазон: от 0 C до +40 C
• Степень защиты: IP54 - защищён от пыли и брызг воды
• Питание: 10–30 В постоянного тока
• Выходной сигнал: аналоговый 4–20 мА и дискретный PNP/NPN
• Время реакции: менее 50 мс

Совместимость и монтаж

OMT-Dml01-60 легко интегрируется в системы управления с помощью стандартных аналоговых и цифровых интерфейсов. Для монтажа требуется фиксация на плоской поверхности с помощью двух крепёжных отверстий под M4. Кабель питания и сигнала выводится через герметичную муфту - не требует дополнительной герметизации. Подключение к контроллеру выполняется по схеме, соответствующей типу выхода (PNP или NPN). Обязательно соблюдать угол установки перпендикулярно измеряемой поверхности - отклонение более 5° снижает точность.

Безопасность и стандарты

Лазерный модуль соответствует классу безопасности 2 по IEC 60825-1: безопасен при кратковременном воздействии на глаз, но не рекомендуется целенаправленно направлять луч в зрительные органы. Устройство прошло сертификацию CE и RoHS - соответствует требованиям экологической и электромагнитной совместимости в Евросоюзе.

Преимущества

• Высокая точность даже на больших расстояниях - до 60 м
• Устойчивость к изменению цвета и отражающей способности поверхности
• Два типа выходного сигнала - гибкость подключения к различным контроллерам
• Защита IP54 позволяет использовать в помещениях с повышенной запылённостью или влажностью
• Быстрый ответ - подходит для динамических процессов

Ограничения применения

• Не работает на прозрачных или сильно отражающих поверхностях (например, зеркало, стекло, жидкая поверхность)
• Требуется чёткий линейный вид на цель - препятствия (пыль, пар, дым) снижают точность
• Запрещено использование при температурах ниже 0 C и выше +40 C
• Не предназначен для работы на открытом воздухе под прямыми солнечными лучами - возможны помехи

Примеры использования

• Контроль положения стола ЧПУ станка относительно детали
• Фиксация уровня заполнения контейнеров на конвейере
• Настройка зазора между роликами транспортера
• Определение расстояния до стенки в шкафу управления
• Автоматическое регулирование высоты подъёмника по заданному значению

Практические советы

• Перед первым использованием проведите калибровку на известном расстоянии - это повысит надёжность показаний
• Часто используйте устройство в режиме “среднее значение” - он сгладит колебания при слабом отражении
• Проверьте, чтобы объект измерения был больше пятна лазера (минимум 5 мм в диаметре)
• При монтаже в вибрационной среде закрепите корпус с применением виброизоляции
• Не забудьте выбрать правильный тип выхода (PNP/NPN) перед подключением - это влияет на работу с PLC
