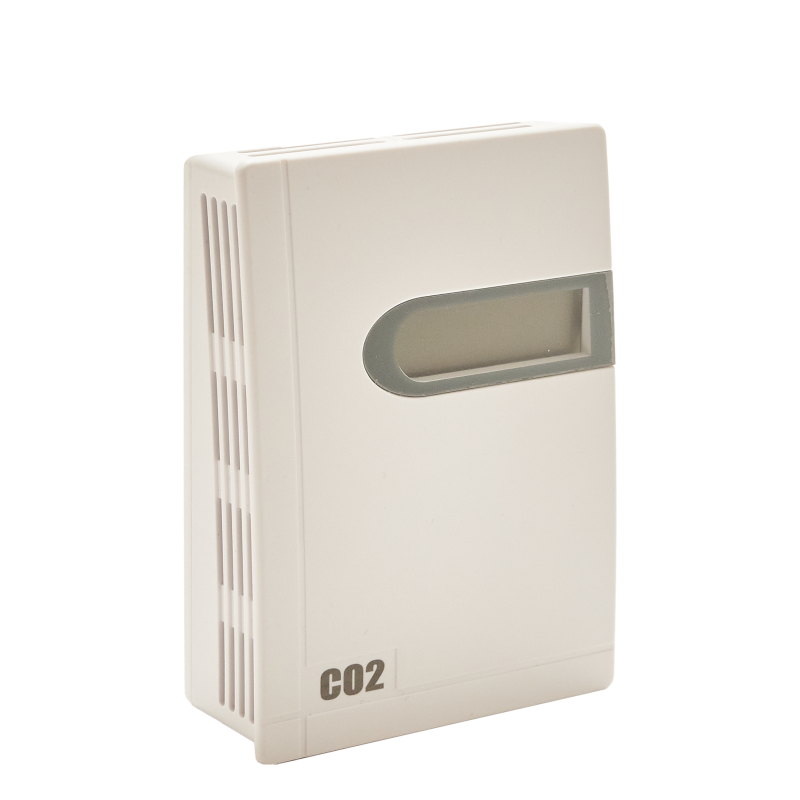

Датчик углекислого газа CO2 комнатный, 4...20мА ЖКЭ ~/=18...30В - SRCDCD APC

Датчик CO₂ комнатный 4–20 мА 24 В от Systeme Electric (артикул srcdcd) предназначен для измерения концентрации углекислого газа в помещениях и передачи сигнала в системы автоматического управления вентиляцией. Устройство работает от сети 18–30 В и имеет аналоговый выход, что делает его совместимым с большинством контроллеров зданий.

Назначение и область применения

Датчик CO₂ комнатный 4–20 мА 24 В измеряет уровень углекислого газа в воздухе и передаёт данные в виде стандартизированного аналогового сигнала. Он используется в системах умного дома, офисных зданиях, школах, больницах и других закрытых помещениях, где важно поддерживать качество воздуха за счёт регулирования приточной вентиляции. Подходит для установки на стену в местах, где люди находятся длительное время - кабинеты, классы, холлы.

Технические характеристики

• Измеряемый параметр: концентрация CO₂ (углекислого газа)
• Выходной сигнал: 4–20 мА (выбираемый) или 0–10 В (выбираемый)
• Питание: 18–30 В постоянного или переменного тока
• Тип подключения: трёхпроводная схема для 4–20 мА
• Индикация: ЖК-экран с отображением текущего значения CO₂
• Метод калибровки: автоматическая базовая калибровка (ABC) - адаптация к уровню CO₂ в нормальном воздухе (~400 ppm)
• Крепление: настенное, через винтовые клеммные колодки

Совместимость и монтаж

Датчик CO₂ комнатный 4–20 мА 24 В совместим со всеми устройствами, принимающими аналоговые сигналы 4–20 мА или 0–10 В: PLC, контроллерами HVAC, системами BMS. Для подключения используйте трёхжильный кабель: питание +, питание –, выход сигнала. Клеммы доступны после снятия лицевой крышки - провода фиксируются винтами. Монтировать рекомендуется на высоте 1,5–1,8 м от пола, подальше от окон, дверей и прямых потоков воздуха. Не устанавливайте рядом с источниками тепла или вытяжными решётками.

Преимущества

• Выбор между двумя типами выходных сигналов - удобно при интеграции в существующие системы
• ЖК-экран позволяет проверить показания без внешнего оборудования
• Широкий диапазон питания (18–30 В AC/DC) - совместим с большинством промышленных и бытовых сетей
• Автоматическая калибровка ABC снижает необходимость ручного обслуживания
• Надёжные винтовые клеммы - устойчивы к вибрациям и легко обслуживаются

Ограничения применения

• Не предназначен для использования во взрывоопасных средах
• Работает только внутри помещений - не для улицы или сырых зон
• Точность зависит от условий окружающей среды: температура выше 40 C или влажность более 90 % RH могут влиять на показания
• Не заменяет датчики с протоколом Modbus или цифровым интерфейсом - требует аналоговой входной платы в контроллере

Примеры использования

• Управление вентиляцией в офисе: при повышении CO₂ свыше 1000 ppm система включает приток свежего воздуха
• Контроль качества воздуха в школьных классах - сигнал передаётся в центральный BMS
• Интеграция в системы «умного дома» для автоматической работы кондиционера и рециркулятора
• Мониторинг в медицинских учреждениях - особенно в палатах и процедурах с ограниченным проветриванием

Практические советы

• Перед первым запуском убедитесь, что датчик находится в помещении с нормальным уровнем CO₂ (около 400 ppm) - это необходимо для правильной работы автоматической калибровки
• Проверьте полярность при подключении: перепутанные провода питания могут повредить внутреннюю схему
• Для точности измерений не закрывайте датчик шторами, мебелью или декоративными элементами
• Если сигнал 4–20 мА нестабилен - проверьте сечение кабеля и наличие помех; используйте экранированный кабель при длинных линиях (>50 м)
• Замена батареи не требуется - питание обеспечивается внешним источником
