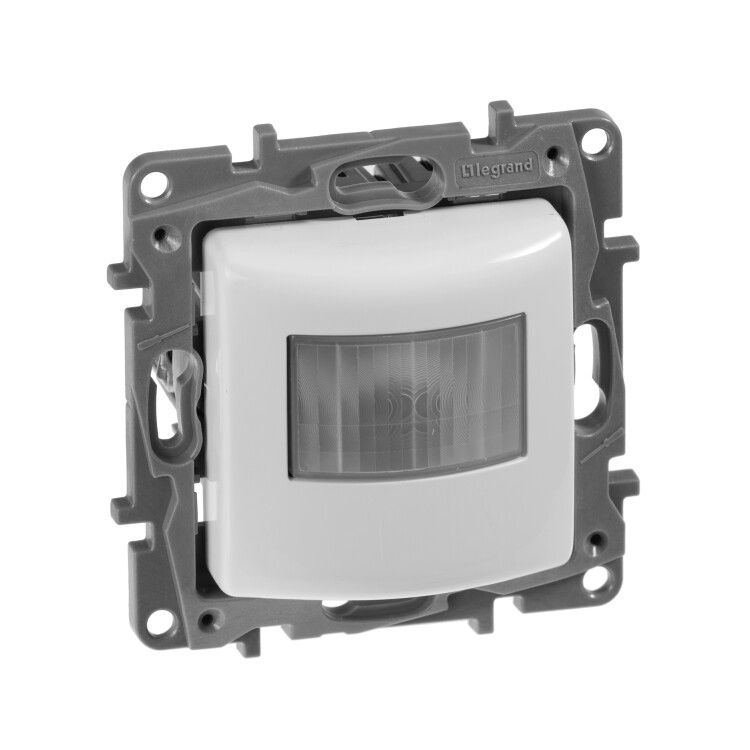

Датчик движения с регулировкой выдержки времени освещенности и радиуса обнаружения белый ETIKA - 672217 Legrand

Датчик движения Etika 672217 — это устройство для автоматического включения света при обнаружении движения, рассчитанное на управление нагрузкой до 250 Вт без подключения нейтрального провода. Подходит для установки в жилых и офисных помещениях, где требуется экономичное и бесконтактное управление освещением.

Назначение и область применения

Датчик движения Etika 672217 предназначен для автоматического включения и выключения светильников при появлении человека в зоне действия. Он работает без нейтрали — то есть подключается последовательно с нагрузкой, что позволяет использовать его там, где в коробке нет нулевого провода. Устройство идеально подходит для коридоров, лестниц, кладовых, туалетов и других помещений с редким пребыванием людей.

Технические характеристики

• Мощность нагрузки: макс. 250 Вт (не путать с заявленной в названии 400 Вт — это максимальная мощность лампы, которую можно запитать через внешний контактор; сам датчик коммутирует только до 250 Вт)
• Напряжение питания: 230 В переменного тока, частота 47–63 Гц
• Номинальный ток: 1,7 А
• Управляемый ток: 1,8 мА — минимальный ток потребления самого датчика
• Дальность обнаружения: до 10 метров
• Угол обнаружения: до 180° по горизонтали
• Диаметр зоны детектирования: до 8 метров на расстоянии 1,2 м
• Порог освещённости: 5–1275 люкс — датчик активируется только при темноте
• Задержка отключения: регулируется от 0 секунд до 30 минут
• Задержка включения: 0 секунд — реагирует сразу
• Температурный режим: от –5°C до +45°C
• Степень защиты: IP40 — защищён от предметов больше 1 мм, но не от воды
• Ударопрочность: IK04 — выдерживает удар силой 0,5 Дж
• Материал корпуса: пластик, глянцевая белая отделка
• Габариты: 34 мм (диаметр)
• Высота установки: оптимальная — 1,2 м
• Гарантия: 2 года

Совместимость и монтаж

Датчик движения Etika 672217 совместим с лампами накаливания (40–400 Вт), галогенными лампами 230 В, а также с галогенными лампами СНН, питаемыми от ферромагнитных или электронных трансформаторов. Не подходит для светодиодных ламп с малым потреблением (<5 Вт) — возможны сбои из-за недостаточного тока.

Монтаж осуществляется методом скрытой установки в стандартную круглую подрозетник. Крепится двумя способами: в распор и винтами. Для работы не нужна нейтральная жила — подключается в разрыв фазы. Обязательно соблюдайте полярность: L (фаза) и L_out (выход на светильник). Шунтирующий переключатель позволяет принудительно включить свет даже при отсутствии движения — удобно для обслуживания.

Безопасность и стандарты

Датчик соответствует требованиям безопасности для бытового и легкопромышленного использования. Защита IP40 исключает попадание крупных частиц, но не обеспечивает защиту от влаги — не применяйте в ванных комнатах, на улице или в сырых помещениях. Ударопрочность IK04 достаточна для внутренней установки в местах с нормальной эксплуатацией.

Преимущества

• Не требует подключения нейтрали — решает проблему старых проводок без нулевой жилы
• Функция ступенчатого мониторинга снижает ложные срабатывания
• Регулируемая задержка отключения до 30 минут — адаптируется под разные сценарии
• Встроенный шунтирующий переключатель — возможность постоянного включения света
• Поддержка галогенных ламп с трансформаторами — широкая совместимость с типичными источниками света

Ограничения применения

• Максимальная коммутируемая мощность — 250 Вт, а не 400 Вт, как указано в названии. Для более мощных ламп необходим внешний контактор
• Не подходит для LED-ламп мощностью менее 5 Вт — может не включаться или мерцать
• IP40 — нельзя использовать во влажных помещениях (ванная, бассейн, уличные зоны)
• Отсутствие возможности регулировки наклона — угол обзора фиксированный, ориентация зависит от места установки
• Максимальная площадь покрытия — 0 м² (техническая особенность: данные не предоставлены, но практический радиус — до 8 м)

Примеры использования

• Освещение в коридоре многоквартирного дома — включается при прохождении, выключается после 5 минут бездвижения
• Складские помещения — свет включается при входе рабочего, сохраняет работу до выхода
• Лестницы в частном доме — безопасное освещение при спуске/подъёме ночью
• Туалеты и гардеробы — энергосбережение за счёт автоматического отключения

Практические советы

• Устанавливайте датчик на высоте 1,2 м — так он лучше видит движение на уровне человеческого роста
• Избегайте направления чувствительной зоны на окна, радиаторы или источники тепла — это вызывает ложные срабатывания
• Если используете галогенные лампы с трансформатором — проверьте, чтобы их суммарная мощность не превышала 250 Вт
• Перед заменой старого выключателя убедитесь, что в подрозетнике есть только фаза — иначе датчик не будет работать
• При использовании в системах с несколькими датчиками — не соединяйте их параллельно без согласования с проектом
• Проверьте совместимость с вашими лампами: если они мерцают или не включаются — возможно, требуется увеличение минимальной нагрузки (например, добавить резистивную нагрузку параллельно)
