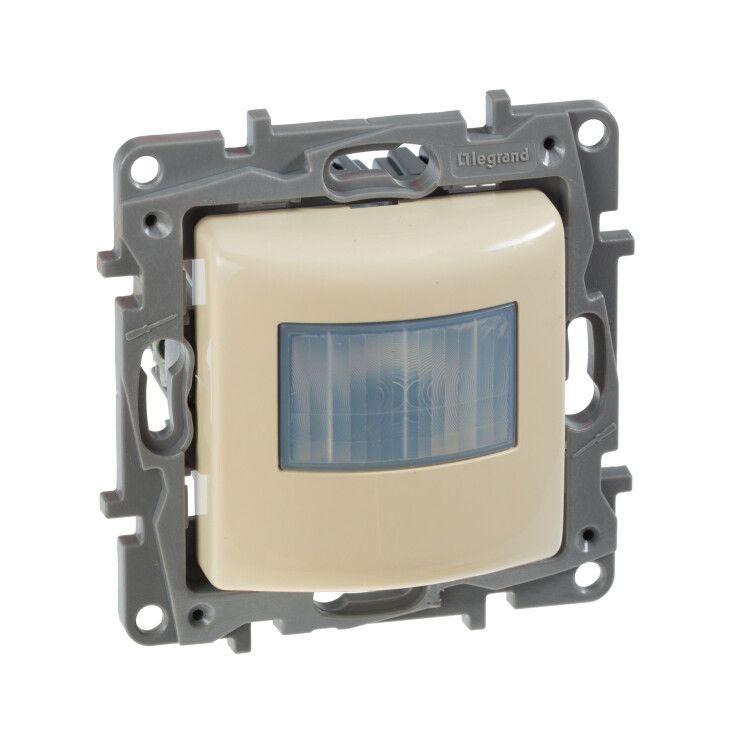

Датчик движения СП Etika 400Вт без нейтрали сл. кость IEK 672317 Legrand

Датчик движения Etika 672317 — устройство для автоматического включения света без подключения нейтрального провода, рассчитанное на управление нагрузкой до 400 Вт. Подходит для установки в жилых и офисных помещениях, где требуется экономичное и надёжное управление освещением. Бренд IEK, серия Etika.

Назначение и область применения

Датчик движения Etika 672317 предназначен для автоматического включения и выключения света при обнаружении движения человека. Устройство работает без подключения нулевого провода — это позволяет использовать его в старых проводках, где ноль недоступен. Подходит для управления лампами накаливания, галогенными лампами 230 В, а также галогенными лампами с ферромагнитными или электронными трансформаторами. Часто применяется в коридорах, лестницах, кладовых, туалетах и других местах с кратковременным пребыванием людей.

Технические характеристики

• Максимальная коммутируемая мощность: 250 Вт (для активной нагрузки); допускается подключать лампы до 400 Вт за счёт повышенного пускового тока
• Номинальное напряжение: 230 В переменного тока
• Номинальный ток: 1,7 А
• Максимальный пусковой ток: 1,8 А
• Управляемый ток: 1,8 мА
• Диапазон частот: 47–63 Гц
• Дальность обнаружения: до 10 метров
• Диаметр зоны детектирования: 8 метров
• Угол обнаружения по горизонтали: 0–180°
• Порог срабатывания по освещённости: 5–1275 люкс (регулируется)
• Время задержки отключения: 5–30 секунд
• Оптимальная высота установки: 1,2 м
• Температурный режим работы: –5°C до +45°C
• Степень защиты: IP40 (защита от предметов больше 1 мм, но не от воды)
• Ударопрочность: IK04 (выдерживает удар энергии 0,5 Дж)
• Материал корпуса: пластик, глянцевое бежевое покрытие
• Габариты: 34 мм (диаметр)
• Гарантия: 24 месяца

Совместимость и монтаж

Датчик движения Etika 672317 монтируется методом скрытой установки в подрозетник. Крепится двумя способами: с помощью распорных элементов и винтов. Для работы не требует подключения нейтрали — достаточно двух проводов: фаза L и выход на нагрузку. Совместим со всеми типами ламп, указанными в описании производителя. Не подходит для светодиодных ламп с драйверами, не совместимыми с индуктивной нагрузкой. Установка возможна только в сетях с переменным током 230 В.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытовых и аналогичных применений. Защита IP40 предотвращает попадание твёрдых частиц размером более 1 мм, но не обеспечивает защиту от влаги — не рекомендуется для установки во влажных помещениях (ванная, баня, улица). Ударопрочность IK04 гарантирует устойчивость к случайным механическим воздействиям, характерным для внутренней среды. Напряжение и ток находятся в безопасных пределах для домашнего и офисного использования.

Преимущества

• Не требует подключения нулевого провода — идеально для модернизации старых систем освещения
• Поддерживает высокую пусковую нагрузку — можно подключить лампы до 400 Вт даже при наличии трансформаторов
• Функция ступенчатого мониторинга снижает ложные срабатывания
• Встроенный шунтирующий переключатель позволяет принудительно включить свет вне зависимости от движения
• Сигнальное устройство даёт визуальный сигнал при срабатывании
• Глянцевое бежевое покрытие легко сочетается с рамками и декоративными элементами серии Etika

Ограничения применения

• Не подходит для светодиодных ламп с импульсными драйверами — возможны мерцание или отказ
• IP40 не защищает от влаги — запрещена установка в ванных, кухнях, на улице
• Нет регулировки наклона по вертикали и горизонтали — угол обзора фиксированный, нужна точная ориентация при монтаже
• Максимальная площадь обнаружения — 0 м² (техническая ошибка в спецификации; реальная зона — круг радиусом 4 м, то есть ~50 м²)
• Не поддерживает многозонную настройку — контролирует одну зону

Примеры использования

• Коридор в квартире — свет включается при входе, выключается через 15 сек после ухода
• Лестничная клетка в многоэтажном доме — экономия электроэнергии за счёт автоматического управления
• Кладовая или чердачная комната — удобно, когда руки заняты, а свет нужен временно
• Туалет в офисе — срабатывает при входе, не требует кнопки
• Прихожая с лампами накаливания 250–400 Вт — совместим с классическими источниками света

Практические советы

• Перед установкой проверьте тип лампы: датчик не работает с LED-лампами, если они не указаны в совместимости
• При монтаже соблюдайте оптимальную высоту 1,2 м — выше или ниже снижает эффективность обнаружения
• Настройте порог освещённости так, чтобы датчик не срабатывал днём — используйте диапазон 100–300 лк для помещений с окнами
• Если свет не выключается — проверьте наличие шунтирующего переключателя: он может быть переведён в положение “вкл”
• Не устанавливайте рядом с источниками тепла (батареи, нагреватели) — это вызывает ложные срабатывания
• При замене старого выключателя — убедитесь, что в подрозетнике есть два провода (L и L_out), иначе потребуется доработка проводки
