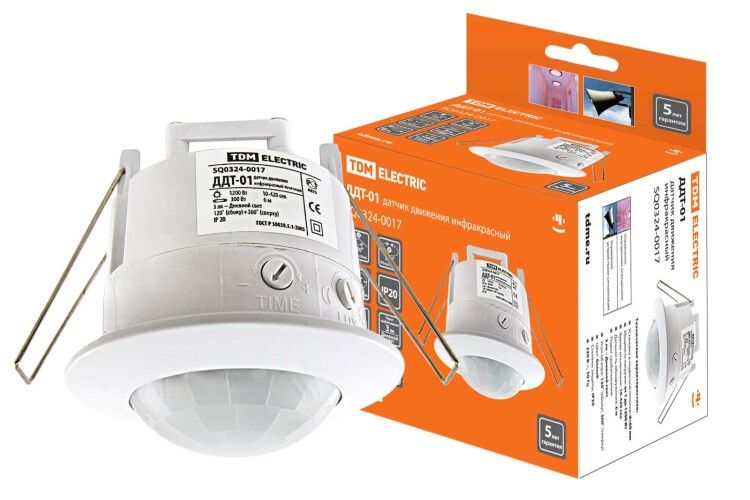

Датчик движения точечный ДДТ-01 1200Вт, 10-420с, 6м, 3+Лк, 120(сбоку)+360(сверху)гр IP20, - SQ0324-0017 TDM

Датчик движения точечный ДДТ-01 от TDM ELECTRIC — это пассивный инфракрасный датчик для автоматического включения и выключения освещения в помещениях с ограниченной площадью. Он подходит для установки на потолок или стену, обеспечивает надёжное обнаружение движения в радиусе до 6 метров и работает с нагрузкой до 1200 Вт. Артикул sq0324-0017 соответствует модели ДДТ-01, которая отличается широкими возможностями регулировки и совместимостью со светодиодными источниками света.

Назначение и область применения

Датчик движения точечный ДДТ-01 предназначен для автоматизации управления освещением в закрытых помещениях: офисах, коридорах, кладовых, туалетах, подъездах и других зонах с временным пребыванием людей. Также он может управлять другими электроприборами — вентиляторами, нагревательными элементами, системами сигнализации — при условии соблюдения максимальной мощности нагрузки.

Технические характеристики

• Тип датчика: пассивный инфракрасный (PIR)
• Напряжение питания: переменный ток 230 В, частота 50 Гц
• Максимальная коммутационная мощность: 1200 Вт
• Дальность обнаружения: до 3 м фронтально, до 3 м сбоку; диаметр зоны детекции на полу — до 6 м
• Угол обнаружения: 120° по горизонтали, 120–360° по вертикали (регулируемый)
• Порог срабатывания по освещённости: 3–2000 лк (можно настроить)
• Задержка отключения: от 10 секунд до 900 минут (регулируемая)
• Задержка включения: менее 1 миллисекунды
• Температурный режим работы: от –20°C до +40°C
• Степень защиты: IP20 — защищён от контакта с пальцами, но не от воды и пыли
• Диаметр корпуса: 76 мм
• Габариты для встраивания: 61,5×61,5×58,2 мм
• Материал корпуса: белый пластик, без галогенов, самозатухающий
• Отделка: глянцевая

Совместимость и монтаж

Датчик движения точечный ДДТ-01 монтируется открытым способом — на потолок или стену. Для встраивания требуется круглое отверстие диаметром 61,5 мм и минимальная глубина 58,2 мм. Подходит для установки в подвесные потолки, если коробка соответствует этим размерам. Установка выполняется через стандартную монтажную коробку. Клеммы для подключения находятся внутри корпуса — провода подсоединяются к L (фаза), N (нейтраль) и LO (выход на нагрузку). Нагрузка должна быть подключена последовательно с датчиком, а не параллельно.

Датчик не требует внешнего источника питания — работает напрямую от сети 230 В. Совместим с большинством типов ламп, включая LED, CFL и галогенные, при условии, что суммарная мощность не превышает 1200 Вт. Минимальная нагрузка — 1 Вт, поэтому даже слаботочные светодиодные светильники будут работать корректно.

Безопасность и стандарты

Датчик движения точечный ДДТ-01 соответствует требованиям безопасности для бытового и коммерческого оборудования. Степень защиты IP20 исключает контакт с пальцами и крупными предметами, но не защищает от влаги — применение вне помещений запрещено. Корпус изготовлен из самозатухающего пластика, не содержащего галогенов, что снижает риск распространения пламени при перегреве. Работает в пределах нормированной температуры — не рекомендуется установка рядом с источниками тепла выше +40°C.

Преимущества

• Регулируемые параметры: можно настроить порог освещённости, чувствительность и время задержки отключения
• Функция защиты от подкрадывания — обнаруживает движение сзади, а не только спереди
• Постоянный контроль уровня освещённости — не включает свет днём, даже если есть движение
• Высокая точность срабатывания благодаря двум инфракрасным сенсорам в одном корпусе
• Экономия энергии: свет включается только при наличии человека, выключается после окончания активности
• Совместимость с маломощными LED-светильниками — не требует балластов или реле

Ограничения применения

• Не применяется на улице — IP20 не защищает от влаги, пыли и перепадов температур ниже –20°C
• Не подходит для помещений с постоянными воздушными потоками (например, возле вентиляционных решёток) — может вызывать ложные срабатывания
• Инфракрасное обнаружение не реагирует на холодные объекты — не сработает на животных с температурой тела, близкой к окружающей среде
• Не следует устанавливать напротив окон, где меняется естественный свет — может некорректно определять уровень освещённости
• Не предназначен для управления нагрузками более 1200 Вт — превышение может повредить внутренние контакты

Примеры использования

• Освещение в коридоре жилого дома — включается при входе, выключается через 2 минуты после выхода
• Свет в кладовой — срабатывает при открывании двери, не включается днём при ярком свете
• Система сигнализации в офисном помещении — управляет звуковым сигналом при обнаружении движения после рабочего времени
• Освещение в туалете — включается при входе, выключается через 5 минут, если человек не двигается
• Управление вентилятором в ванной комнате — включается при появлении человека и продолжает работу 10 минут после выхода

Практические советы

• При установке на потолок выбирайте центральное положение — так зона обнаружения будет равномерной
• Настройте порог освещённости на 30–50 лк для помещений с искусственным освещением — это предотвратит включение днём
• Если датчик часто срабатывает ложно — уменьшите чувствительность или измените угол наклона
• Проверьте посадочный диаметр 61,5 мм перед монтажом — не все монтажные коробки подходят
• Не устанавливайте рядом с источниками тепла (батареи, обогреватели) — это может вызвать ложные срабатывания
• Перед первым включением дайте датчику 1–2 минуты на адаптацию к уровню освещённости — это повысит точность работы
• Для больших помещений используйте несколько датчиков ДДТ-01 вместо одного — один прибор не покроет всю площадь эффективно
