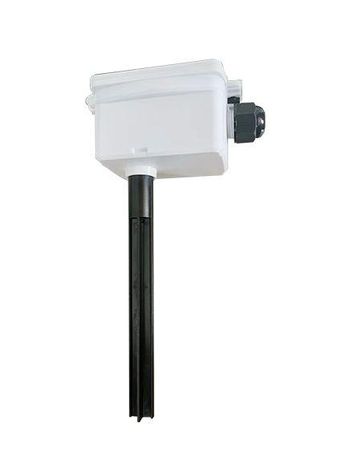

Датчик канальный CO2 4-20мА DO 145мм 24В SE SDC D20C APC

Датчик канальный CO₂ 4-20мА DO 145мм 15-24В от Systeme Electric (артикул sdcd20c) предназначен для измерения концентрации углекислого газа в воздушном потоке воздуховода и передачи сигнала в системы автоматического управления микроклиматом.

Назначение и область применения

Датчик канальный CO₂ 4-20мА DO 145мм 15-24В устанавливается внутрь прямоугольного или круглого воздуховода для контроля качества воздуха в помещениях с высокой плотностью людей: офисах, школах, больницах, тренажёрных залах, конференц-залах. Он позволяет автоматически регулировать приточную вентиляцию на основе реальной концентрации CO₂, снижая энергопотребление и обеспечивая комфорт.

Технические характеристики

• Измеряемый параметр: концентрация углекислого газа (CO₂)
• Диапазон измерений: 0–2000 ppm
• Выходной аналоговый сигнал: 4–20 мА или 0–10 В (выбирается пользователем)
• Тип подключения: трёхпроводная схема
• Дискретный выход: нормально разомкнутый реле, порог срабатывания - 800 / 1000 / 1200 ppm (выбирается)
• Глубина погружения: 145 мм
• Питание: 15–24 В AC/DC
• Установочный фланец: входит в комплект

Совместимость и монтаж

Датчик канальный CO₂ 4-20мА DO 145мм 15-24В монтируется через предварительно просверленное отверстие в стенке воздуховода. Установочный фланец обеспечивает герметичность и жесткую фиксацию. Глубина погружения 145 мм соответствует типовым толщинам металлических воздуховодов. Для подключения используются три провода: питание, аналоговый выход и общий. Выбор между 4–20 мА и 0–10 В осуществляется переключателем внутри корпуса до запуска. Кабель выводится через резьбовой ввод M20x1,5.

Безопасность и стандарты

Датчик канальный CO₂ 4-20мА DO 145мм 15-24В не имеет сертификации по взрывозащите. Применяется только в помещениях с нормальными условиями эксплуатации. Напряжение питания 15–24 В соответствует требованиям безопасности класса II. Работает в температурном диапазоне, указанном в документации производителя - рекомендуется проверить её перед монтажом.

Преимущества

• Выбор типа аналогового сигнала (4–20 мА или 0–10 В) повышает совместимость с различными контроллерами
• Настройка порога срабатывания дискретного выхода позволяет адаптировать систему под конкретные алгоритмы управления вентиляцией
• Фланцевый крепёж исключает необходимость доработки воздуховода
• Работа от переменного или постоянного тока упрощает интеграцию в существующие сети

Ограничения применения

• Не предназначен для установки в агрессивных средах: высокая влажность, химические пары, пылевые потоки без фильтрации
• Не работает при температуре выше +50 C - требуется контроль температуры в воздуховоде
• Не подходит для монтажа в вентиляционных трубах меньшего диаметра, чем 145 мм - возможны помехи от стенок
• Дискретный выход - только реле, без импульсного режима; не используется для частотного управления

Примеры использования

• Автоматическое включение приточных установок при достижении 1000 ppm CO₂ в учебных аудиториях
• Сигнализация персоналу о необходимости проветривания в конференц-зале через реле дискретного выхода
• Интеграция в BMS-систему здания с использованием аналогового сигнала 4–20 мА
• Контроль эффективности работы рекуператора в системе вентиляции офисного центра

Практические советы

• Перед монтажом выберите нужный тип выходного сигнала - после установки изменить его невозможно
• Убедитесь, что место установки находится в зоне активного движения воздуха - не за клапанами или изгибами
• Проверьте соответствие толщины стенки воздуховода глубине погружения 145 мм - при большей толщине потребуется удлинитель
• Подключайте аналоговый выход к входу с изолированным входом контроллера - чтобы избежать шумов и замыканий
• Рекомендован периодический осмотр датчика канального CO₂ 4-20мА DO 145мм 15-24В каждые 6–12 месяцев - особенно в условиях повышенной запылённости
