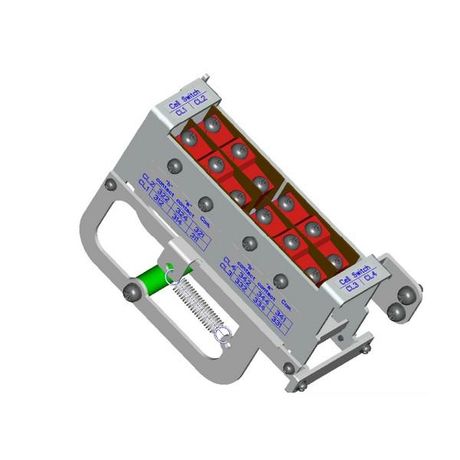

Датчик положения автоматического выключателя в корзине CELL SWITCH, 630~6300A, AN, AS, AH | 72313460501 Lsis

Датчик положения автоматического выключателя в корзине CELL SWITCH, 630~6300A, AN, AS, AH, LS Electric - устройство для контроля состояния выключателя в корзине: определяет, находится ли он во включенном, выключенном или испытательном положении. Применяется в распределительных устройствах среднего напряжения с автоматическими выключателями LS Electric серий AN, AS, AH.

Назначение и область применения

Датчик положения автоматического выключателя в корзине CELL SWITCH, 630~6300A, AN, AS, AH, LS Electric фиксирует три позиции выключателя: «вкачен», «выкачен» и «тест». Он передаёт сигнал на систему управления или сигнализацию, позволяя оператору или автоматике точно знать состояние аппарата без визуального осмотра. Устройство устанавливается на автоматические выключатели LS Electric, используемые в ячейках КРУ, комплектных трансформаторных подстанциях и других распределительных устройствах.

Технические характеристики

• Номинальный рабочий ток: 10 А - допустимый ток через контактную группу;
• Напряжение питания: 220 В - работает в сетях переменного тока 220 В, не требует внешнего источника питания;
• Количество нормально замкнутых (НЗ) контактов: 4 - используются для формирования цепей сигнализации и блокировок;
• Количество переключающих контактов: 4 - каждый контакт коммутирует между двумя состояниями; совпадает с количеством НЗ контактов, так как все контакты - переключающие (перекидные);
• Степень защиты: IP21 - защищён от доступа пальцами и капель воды, падающих вертикально; не предназначена для работы в запылённой или влажной среде вне корпуса;
• Способ монтажа: на аппарат - крепится непосредственно к механизму выключателя, не требует отдельного крепления;
• Тип подключения: винтовое - провода зажимаются в клеммах с помощью винтов, надёжно и без специальных инструментов.

Совместимость и монтаж

Датчик положения автоматического выключателя в корзине CELL SWITCH, 630~6300A, AN, AS, AH, LS Electric совместим только с автоматическими выключателями LS Electric серий AN, AS, AH. Монтируется непосредственно на механизм выключателя в момент установки или при замене. Подключение выполняется после фиксации датчика: провода подводятся к клеммам, затягиваются винтами до упора. Не рекомендуется использовать с другими брэндами или моделями - форма и расположение кулачков отличаются.

Безопасность и стандарты

Датчик соответствует требованиям безопасности для электрооборудования низкого напряжения. Степень защиты IP21 обеспечивает базовую безопасность при работе внутри закрытой камеры. Для соблюдения правил ПУЭ и ГОСТ Р 50030.2 необходимо проверить соответствие датчика типовой схеме управления ячейки КРУ. Эксплуатация вне герметичного корпуса не допускается.

Преимущества

• Чёткая разница между тремя состояниями: «вкачен», «тест», «выкачен» - исключает ошибки при обслуживании;
• Интеграция с конструкцией выключателя - не требует доработки корпуса или изменения механики;
• Надёжная винтовая связь - минимизирует риск потери контакта при вибрации;
• Поддерживается официальной сервисной службой LS Electric - есть возможность ремонта и замены оригинальных деталей.

Ограничения применения

• Не предназначен для работы на открытом воздухе - степень защиты IP21 недостаточна для влаги, пыли или температурных перепадов;
• Не совместим с выключателями других производителей - даже если габариты кажутся одинаковыми, кулачки и привод не будут взаимодействовать;
• Максимальный ток 10 А - нельзя применять для управления силовыми цепями выше этого значения, только для цепей управления и сигнализации;
• Не имеет световой индикации - требуется внешняя система для визуализации состояния.

Примеры использования

• Ячейка КРУ-10 кВ с автоматическим выключателем LS Electric AN-1250 - датчик сообщает контроллеру, что выключатель выкачен, и разрешает открывать дверцу;
• Система автономной сигнализации на подстанции - при переводе выключателя в режим «тест» датчик активирует предупреждающий сигнал;
• Аварийная блокировка - если датчик не фиксирует положение «вкачен», система не даёт команду на включение нагрузки.

Практические советы

• Перед установкой убедитесь, что выключатель полностью выкачен - иначе датчик не сможет правильно сработать из-за механического противодействия;
• Проверьте направление движения кулачков при перемещении выключателя - они должны мягко задевать рычаг датчика без усилия;
• При подключении используйте провода сечением не менее 0,75 мм2 - для надёжного контакта в винтовых клеммах;
• Обязательно протестируйте работу всех четырёх контактов после монтажа: в каждом из трёх положений должен меняться набор замкнутых/разомкнутых цепей;
• Не применяйте этот датчик вместо основного контактора - он предназначен только для сигнализации и блокировки, а не для коммутации нагрузки.
